7 | Монтаж агрегата
Руководство по применению для установщика
58
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
7×
T25

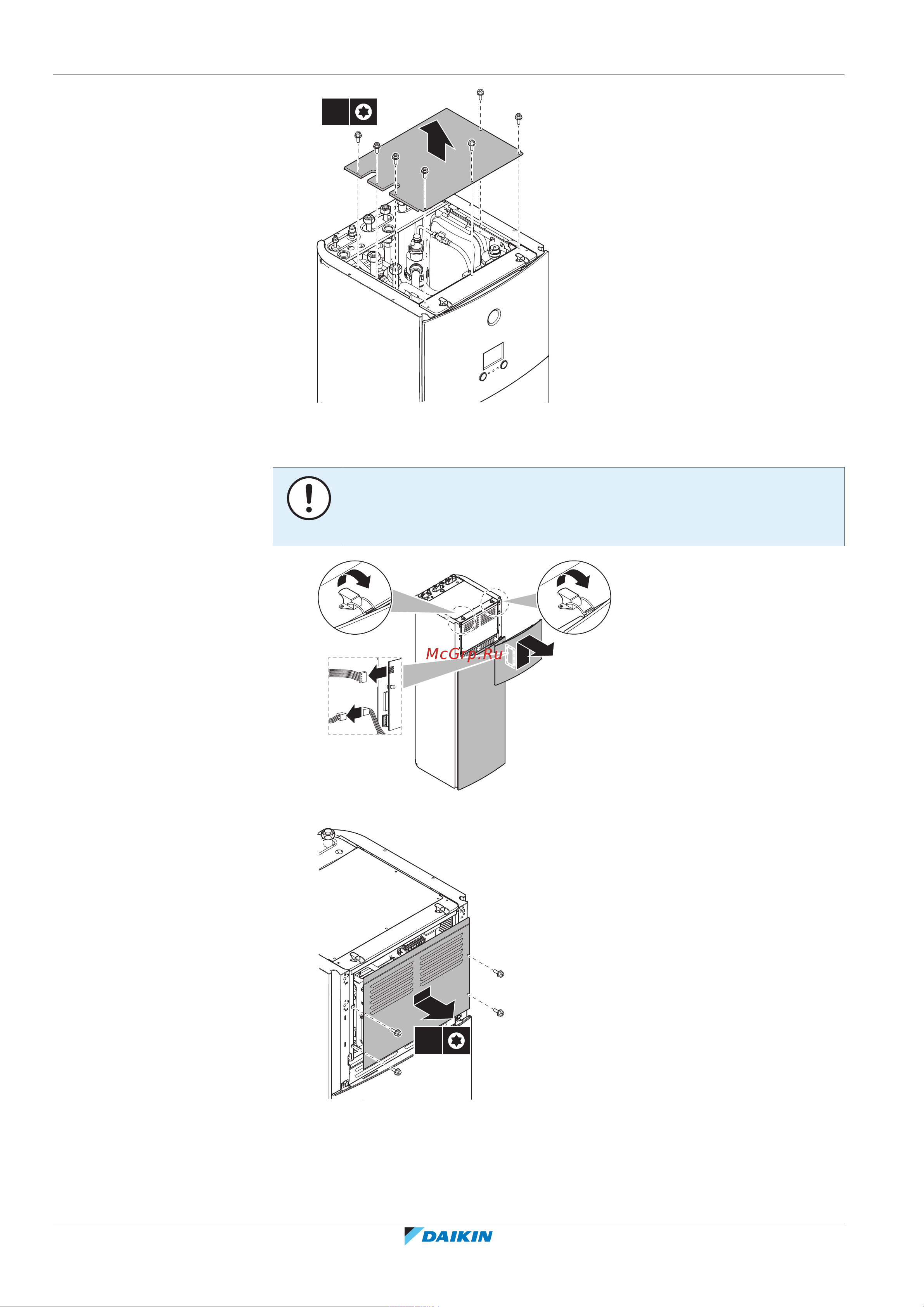

2 Снимите панель интерфейса пользователя. Откройте защелки сверху и
сдвиньте верхнюю панель вверх.
ПРИМЕЧАНИЕ
Чтобы не повредить при снятии панель интерфейса пользователя, отсоедините
кабели на ее задней стороне.
2
1
1
3
4
X14Y
X1A
3 Снимите крышку распределительной коробки.
4×
T25
4 При необходимости снимите переднюю панель. Это требуется, например,
в следующих случаях:
