7 | Монтаж агрегата
Руководство по применению для установщика
66
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08

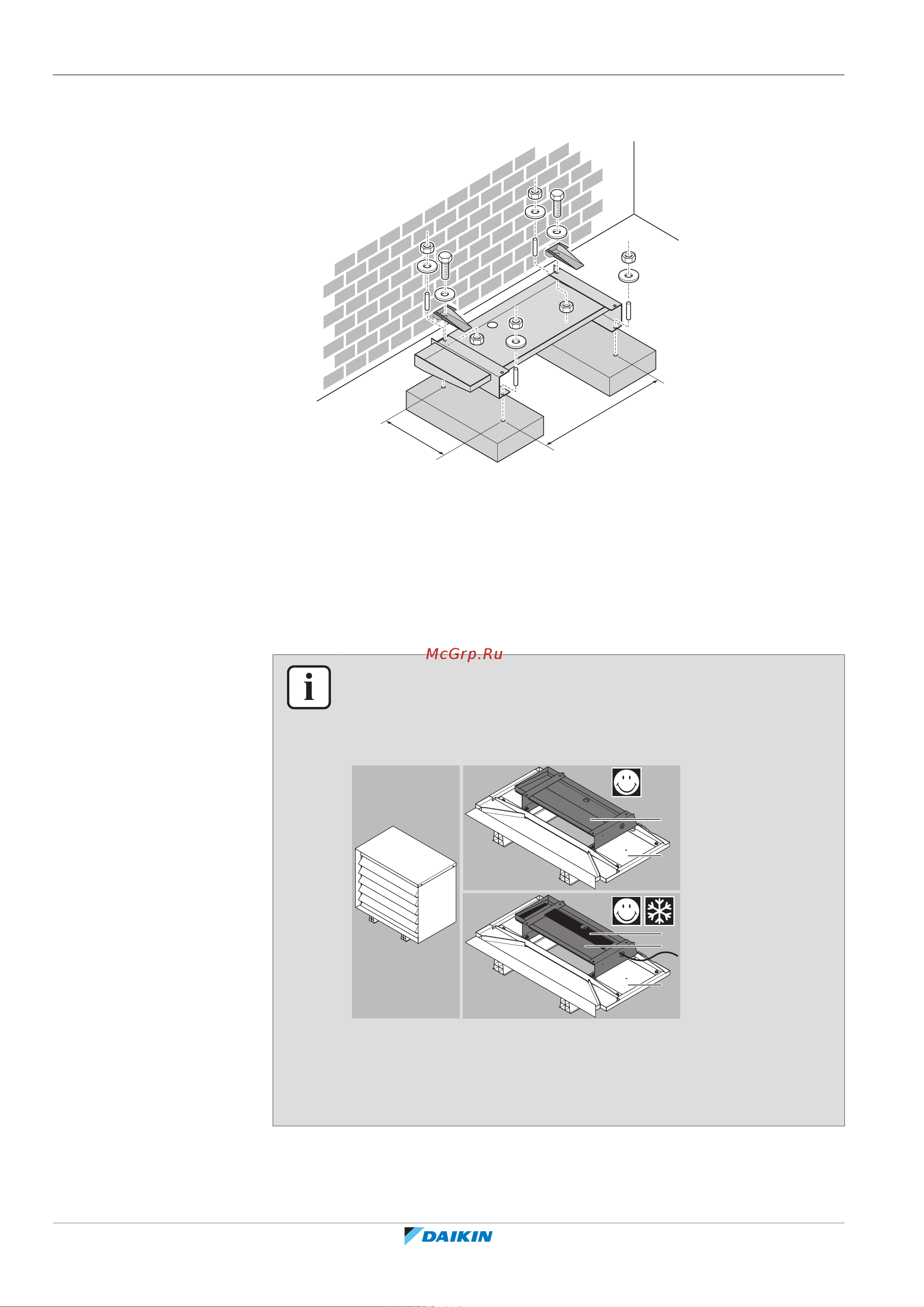

a Дренажный поддон
b Швеллеры
c Изоляция дренажного отверстия
355 mm
600 mm
▪ Нагреватель дренажного поддона. Чтобы предотвратить замерзание
дренажного поддона, можно использовать опцию нагревателя дренажного
поддона (EKDPH008CA). Порядок монтажа приведен в руководстве по
монтажу нагревателя дренажного поддона.
▪ Сливной трубопровод без обогрева. Если используется нагреватель
дренажного поддона без сливного трубопровода или со сливным
трубопроводом без обогрева, удалите изоляцию дренажного отверстия
(позиция c на рис.).
ИНФОРМАЦИЯ
Если вы устанавливаете комплект дренажного поддона (с нагревателем
дренажного поддона или без него) в комбинации с шумозащитной крышкой
(EKLN08A1), для комплекта дренажного поддона применяются разные
инструкции по монтажу. См. руководство по монтажу шумозащитной крышки.
a
b
d
c
c
b
a Шумозащитная крышка
b Нижние части шумозащитной крышки
c Комплект дренажного поддона
d Нагреватель дренажного поддона
