6 | Руководство по применению
Руководство по применению для установщика
33
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ Сколько помещений нагреваются системой тепловогонасоса Daikin?
▪ Какие типы нагревательных приборов используются в каждом помещении и
какова их расчетная температура воды на выходе?
После того как выяснены требования к нагреву помещения, компания Daikin
рекомендует придерживаться следующих правил настройки.
ПРИМЕЧАНИЕ
Если используется внешний комнатный термостат, он управляет защитой
помещения от замораживания. Однако защита помещения от замораживания
возможна в том случае, если настройка [C.2] Нагрев/охлаждение
помещения=ВКЛ.

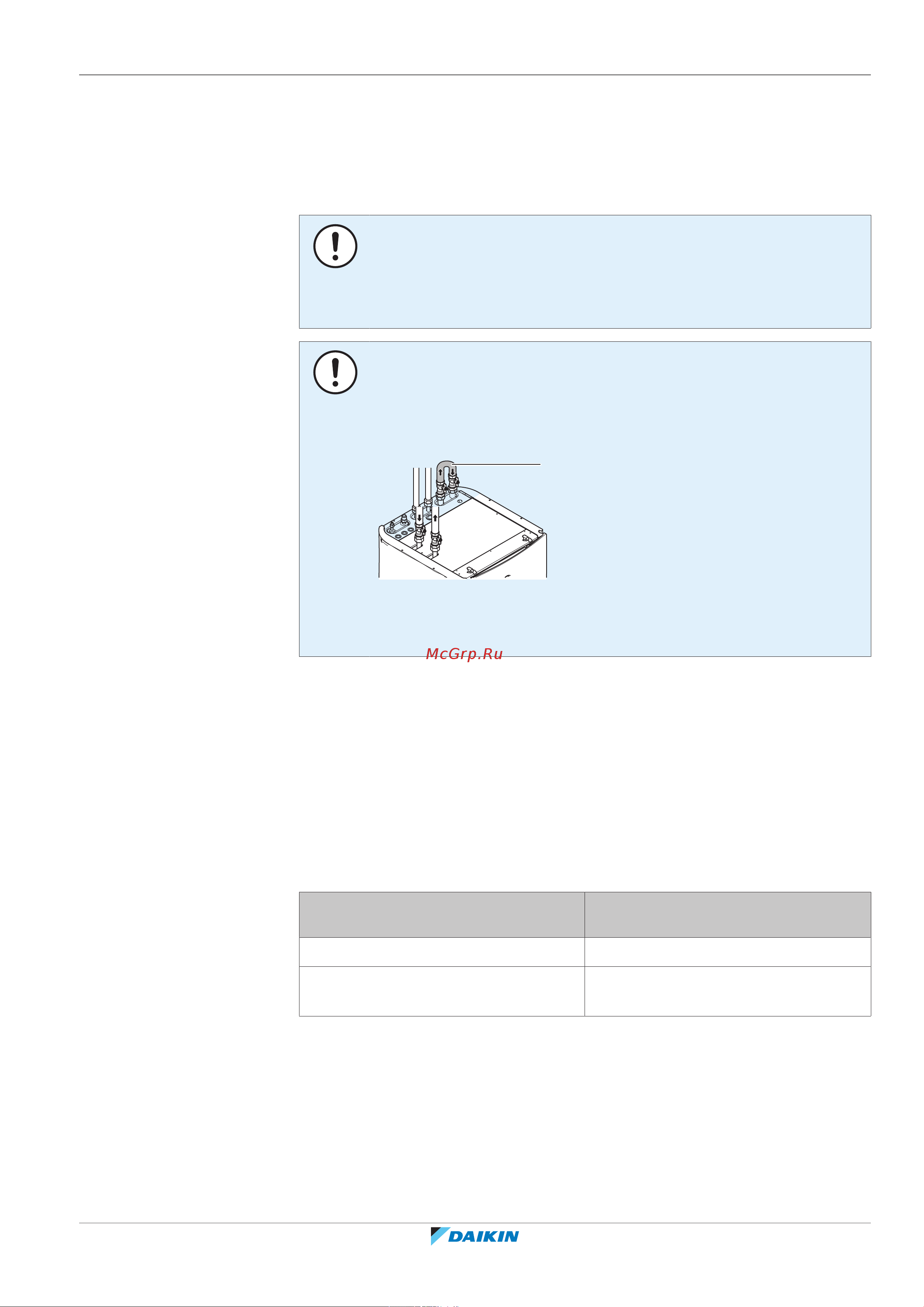

ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной зоной, то:
Установка. Установите байпас между входом и выходом воды для нагрева
помещения в дополнительной зоне (=прямая зона). НЕ прерывайте поток воды
путем закрытия запорных клапанов.
a
a Байпас
Конфигурирование. Задайте полевую настройку [7-02]=0 (Количество зон =
Одна зона).
6.2.1 Несколько помещений –две зоны температуры воды на выходе
Этот блок разработан, чтобы выдавать воду при 2 различных значениях
температуры. В типовой установке предусмотрен подогрев полов при
меньшей температуре и радиаторы с большей температурой воды.
В данном документе:
▪ Основная зона —это зона с наименьшей расчетной температурой
▪ Дополнительная зона—это зона с наибольшей расчетной температурой
Типичный пример:
Помещение (зона) Нагревательные приборы: расчетная
температура
Гостиная (основная зона) Нагрев теплыми полами: 35°C
Спальные помещения
(дополнительная зона)
Конвекторы теплового насоса: 45°C
