6 | Руководство по применению
Руководство по применению для установщика
45
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08

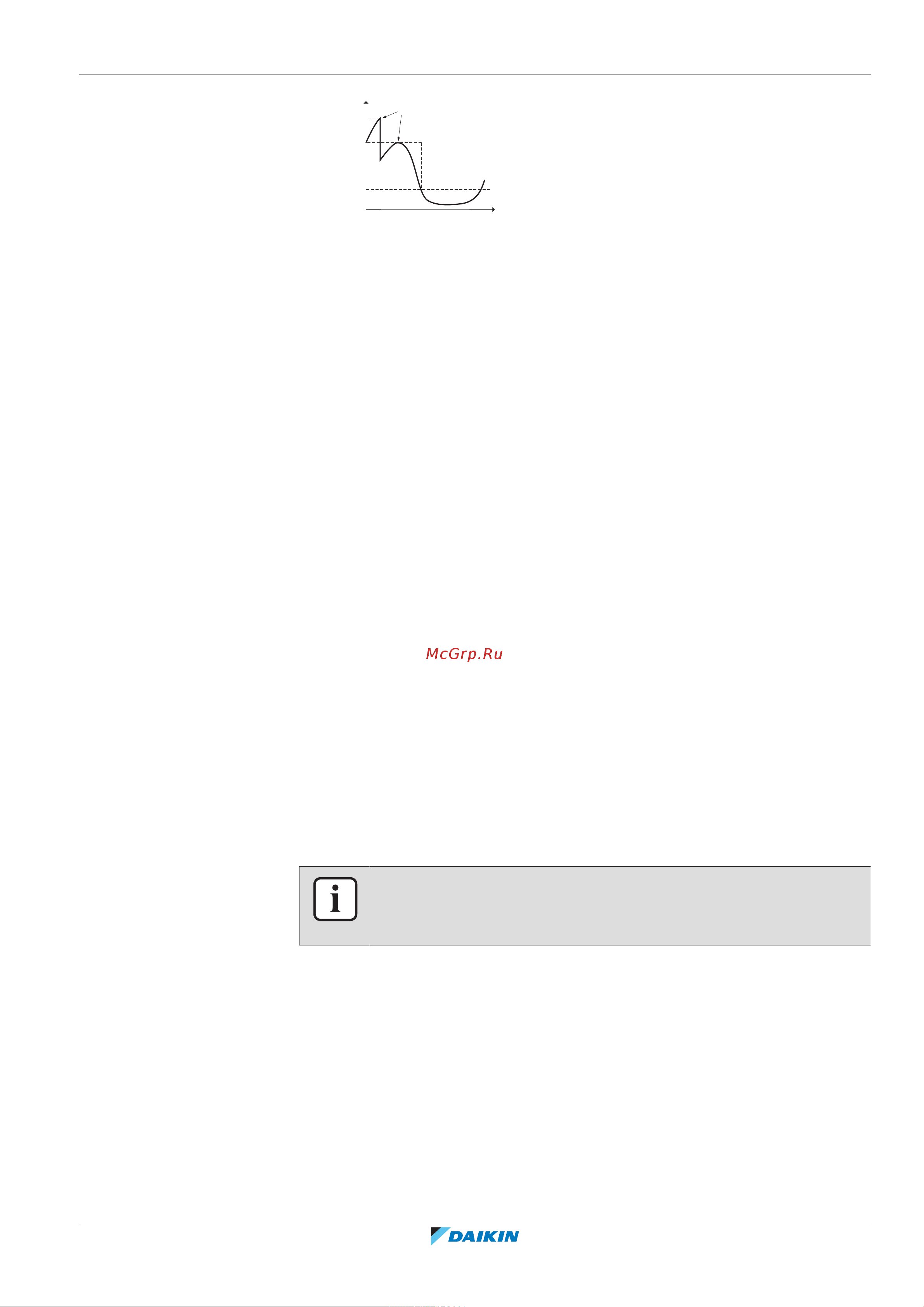

P
i
t
DI4
DI3
DI1
a
b
P
i
Потребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Требуется печатная плата по заказу (дополнительное оборудование
EKRP1AHTA).
▪ Для активации соответствующего уровня ограничения потребления энергии
используется максимум четыре цифровых входа:
- DI1 = наибольшее ограничение (наименьшее потребление энергии)
- DI4 = наименьшее ограничение (наибольшее потребление энергии)
▪ Спецификация цифровых входов
- DI1: S9S (ограничение 1)
- DI2: S8S (ограничение 2)
- DI3: S7S (ограничение 3)
- DI4: S6S (ограничение 4)
▪ Более подробную информацию см. на электрической схеме.
Конфигурирование
▪ Через интерфейс пользователя установите настройки управления
потреблением энергии в [9.9] (описание всех настроек приведено в разделе
«Управление потреблением энергии» [4196]):
- Выберите ограничение посредством цифровых входов.
- Выберите тип ограничения (мощность в кВт или ток в А).
- Выберите нужный уровень ограничения потребления энергии,
соответствующий каждому цифровому входу.
ИНФОРМАЦИЯ
В случае одновременного замыкания нескольких цифровых входов приоритет
цифровых входов фиксирован DI4 приоритет>…>DI1.
6.5.3 Процесс ограничения потребления энергии
Наружный агрегат обладает большим КПД по сравнению с электрическими
нагревателем. Поэтому электронагреватель ограничивается и ВЫКЛЮЧАЕТСЯ
в первую очередь. Система ограничивает потребление энергии в следующем
порядке:
1 ВЫКЛЮЧАЕТСЯ резервный нагреватель.
2 Ограничивается наружный агрегат.
3 ВЫКЛЮЧАЕТСЯ наружный агрегат.
