8 | Монтаж трубопроводов
Руководство по применению для установщика
90
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8.5.4 Расчёт объема полной перезаправки
ИНФОРМАЦИЯ
При необходимости полной дозаправки общее количество заправленного
хладагента составляет объем заводской заправки хладагентом (см. паспортную
табличку агрегата) + определенный дополнительный объем.
8.5.5 Дозаправка хладагентом
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие вещества могут вызвать взрывы
и несчастные случаи.
▪ Хладагент R32 содержит фторированные парниковые газы. Значение
потенциала глобального потепления (GWP) составляет 675. НЕ выпускайте
эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО надевайте защитные перчатки и
очки.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки компрессора НЕ заправляйте больше хладагента, чем
указано.
Предварительные условия: Перед заправкой хладагентом обязательно
выполните подсоединение и проверку (на герметичность, с вакуумной
осушкой) трубопроводов хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного хладагента.
При необходимости откачки в случае демонтажа или перемещения системы
см. дополнительную информацию в «15.2 Порядок откачка
хладагента» [4243].

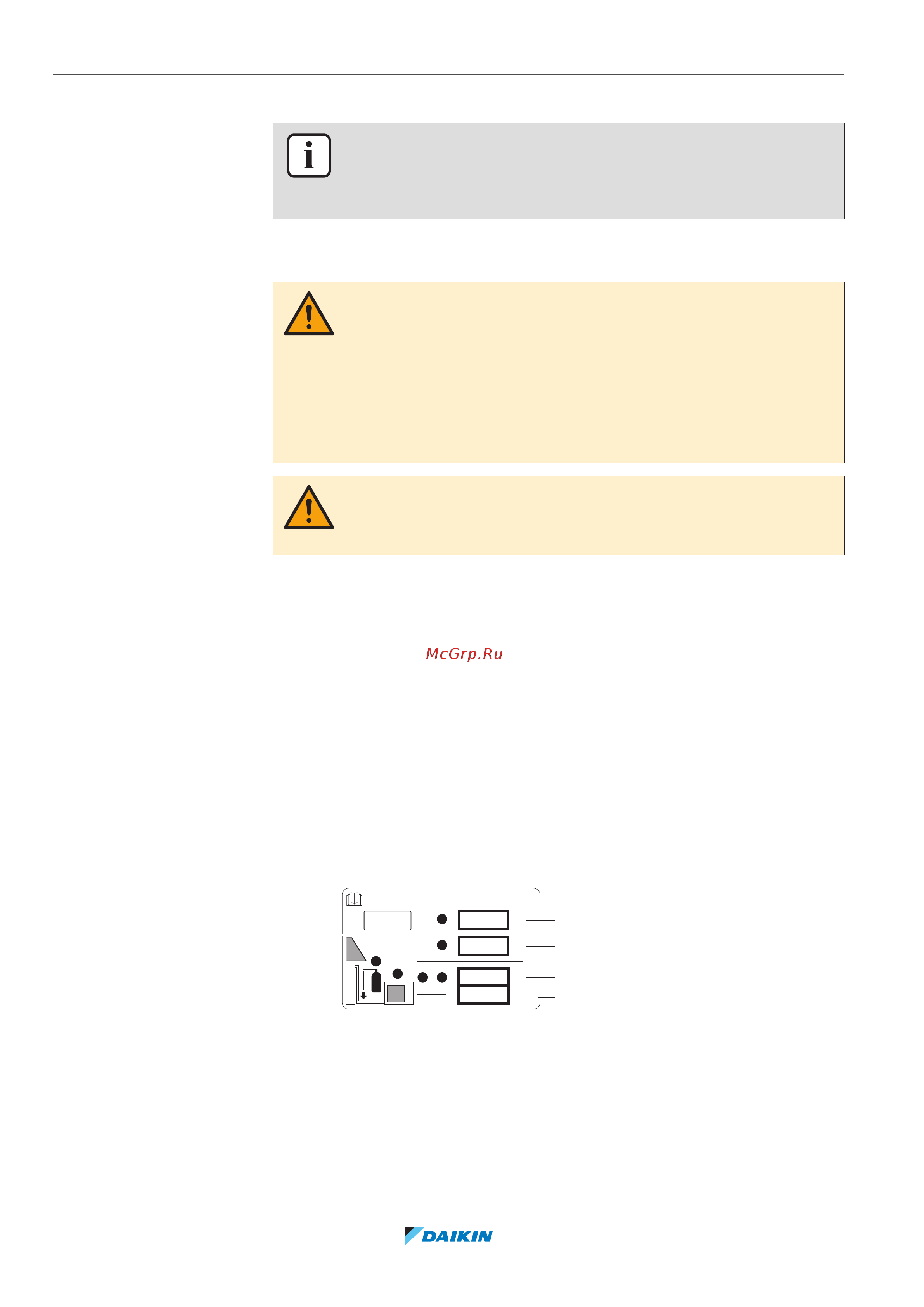

8.5.6 Наклейка этикетки с информацией о фторированных газах, способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о фторированных парниковых
газах входят в комплектацию (см. комплект принадлежностей), отклейте
этикетку на нужном языке и нанесите ее в месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см. паспортную табличку
блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых газов в расчете на общее
количество заправленного хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
