8 | Монтаж трубопроводов
Руководство по применению для установщика
86
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
ПРИМЕЧАНИЕ
▪ Подсоедините вакуумный насос к сервисному порту газового запорного
вентиля.
▪ Перед вакуумированием или проведением проверки на утечки необходимо
убедиться, что запорные вентили газа и жидкости плотно закрыты.
8.4.3 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление блока (см. параметр PS High на
паспортной табличке блока).
ПРИМЕЧАНИЕ
ВСЕГДА используйте только рекомендованный пузырящийся состав от своего
оптового поставщика.
НИКОГДА не используйте мыльную воду:
▪ Мыльная вода может вызвать растрескивание компонентов, таких как
накидные гайки или колпачки запорных вентилей.
▪ Мыльная вода может содержать соли, поглощающие влагу, которая
замерзнет, когда трубопровод остынет.
▪ Мыльная вода содержит аммиак, который может вызвать коррозию
вальцовочных соединений (между латунной накидной гайкой и медной
развальцованной трубкой).
1 Заправьте систему азотом до давления не менее 200 кПа (2 бар). Для
выявления незначительных утечек рекомендуется довести давление до
3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для проведения
пробы на образование пузырей на все трубные соединения.
3 Выпустите весь азот.
8.4.4 Проведение вакуумной сушки

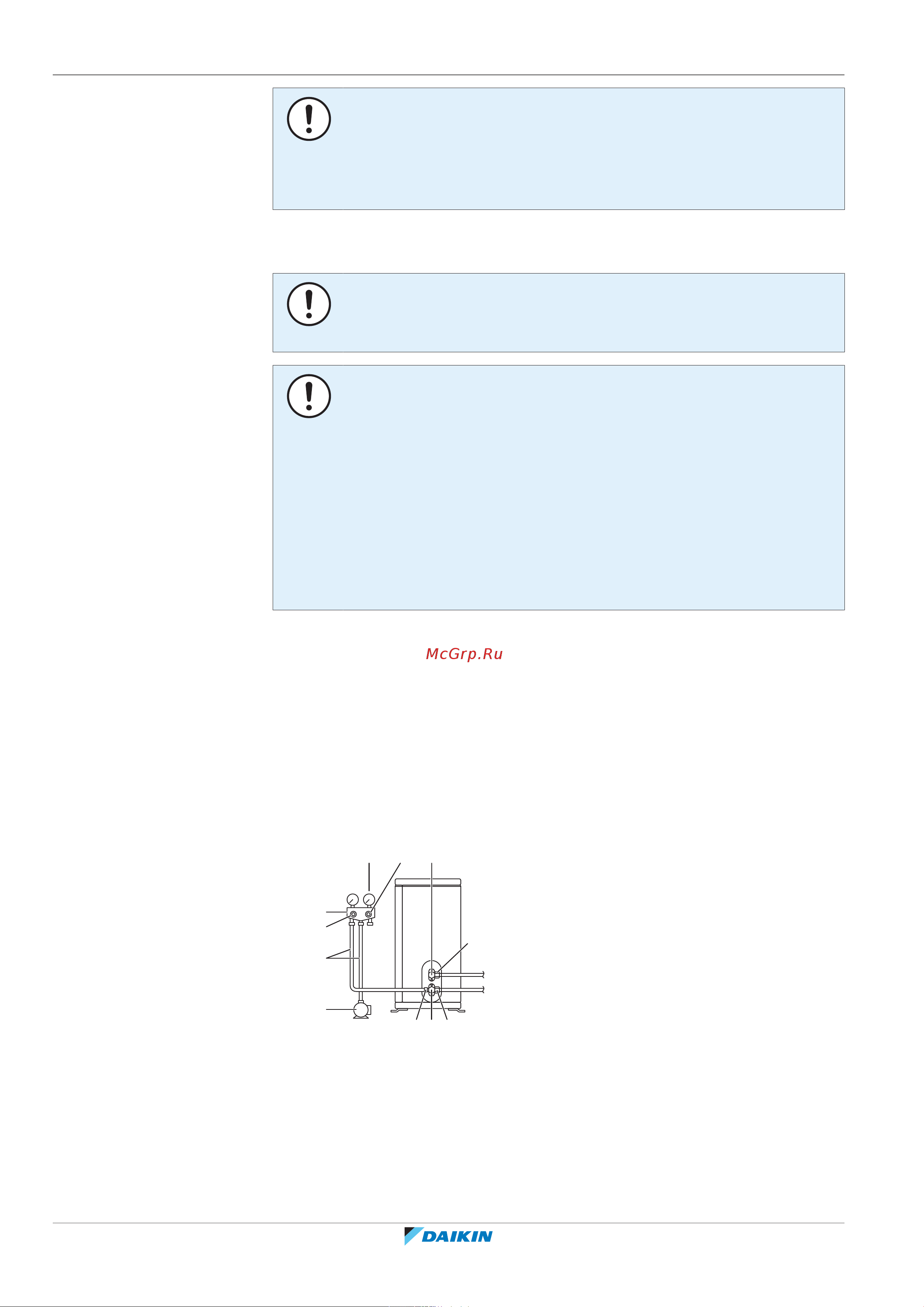

Соедините вакуумный насос и коллектор следующим образом:
a d
j
b
f
e
c
g h i
h
a Датчик давления
b Манометрический коллектор
c Клапан низкого давления (Lo)
d Клапан высокого давления (Hi)
e Заправочные шланги
f Вакуумный насос
g Сервисный порт
h Крышки вентилей
i Запорный вентиль газа
j Запорный вентиль жидкости
