8 | Монтаж трубопроводов
Руководство по применению для установщика
76
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b

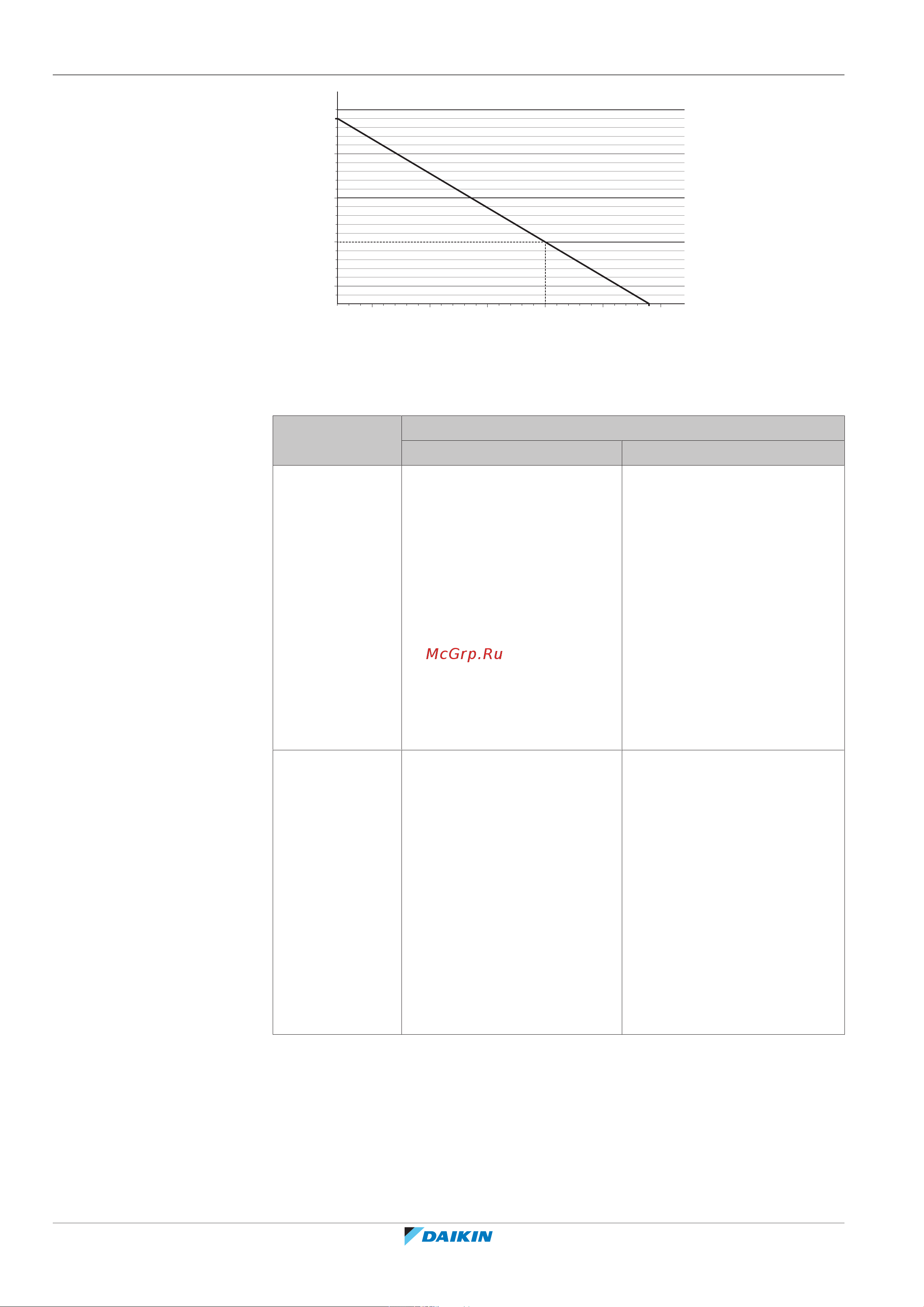

a Предварительное давление (бар)
b Максимальный объем воды (л)
Пример: максимальный объем воды и предварительное давление в
расширительном баке
Разность высот
установки
(a)
Объем воды
≤200л >200л
≤7м Корректировки
предварительного давления
не требуется.
Сделайте следующее:
▪ Уменьшите
предварительное давление
в соответствии с требуемой
разницей в высоте
установки.
Предварительное
давление должно
уменьшаться на 0,1 бар на
каждый метр ниже 7м.
▪ Проверьте, чтобы объем
воды НЕ превышал
максимально допустимого.
>7м Сделайте следующее:
▪ Увеличьте
предварительное
давление в соответствии с
требуемой разницей в
высоте установки.
Предварительное
давление должно
увеличиваться на 0,1 бар
на каждый метр выше 7м.
▪ Проверьте, чтобы объем
воды НЕ превышал
максимально допустимого.
Расширительный бак
внутреннего агрегата
слишком мал для данной
установки. В таком случае
рекомендуется установить
дополнительный бак
снаружи агрегата.
(a)
Разница высот установки (м) между высотой самой высокой точки контура
циркуляции воды и высотой внутреннего агрегата. Если внутренний агрегат находится
в самой высокой точке установки, то разница высот считается равной 0м.
