6 | Руководство по применению
Руководство по применению для установщика
38
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ Если тепловойнасос нагревает горячую воду бытового потребления, он не
может обогревать помещение. При необходимости одновременного
нагрева горячей воды бытового потребления и помещения рекомендуем
нагревать горячую воду бытового потребления ночью, когда требуется
меньшее отопление помещения.
6.3.3 Настройка и конфигурация –резервуар ГВБП
▪ При большом потреблении ГВБП можно нагревать резервуар ГВБП
несколько раз в день.
▪ Для нагрева резервуара ГВБП до нужной температуры можно использовать
следующие источники энергии:
- Термодинамический цикл тепловогонасоса
- Электрический резервный нагреватель
▪ Более подробные сведения об оптимизации энергопотребления при
нагреве горячей воды бытового потребления приведены в разделе
«10Конфигурирование» [4125].
6.3.4 Насос ГВБП для быстрого нагрева воды
Настройка
f
a
g
h
i
c
b

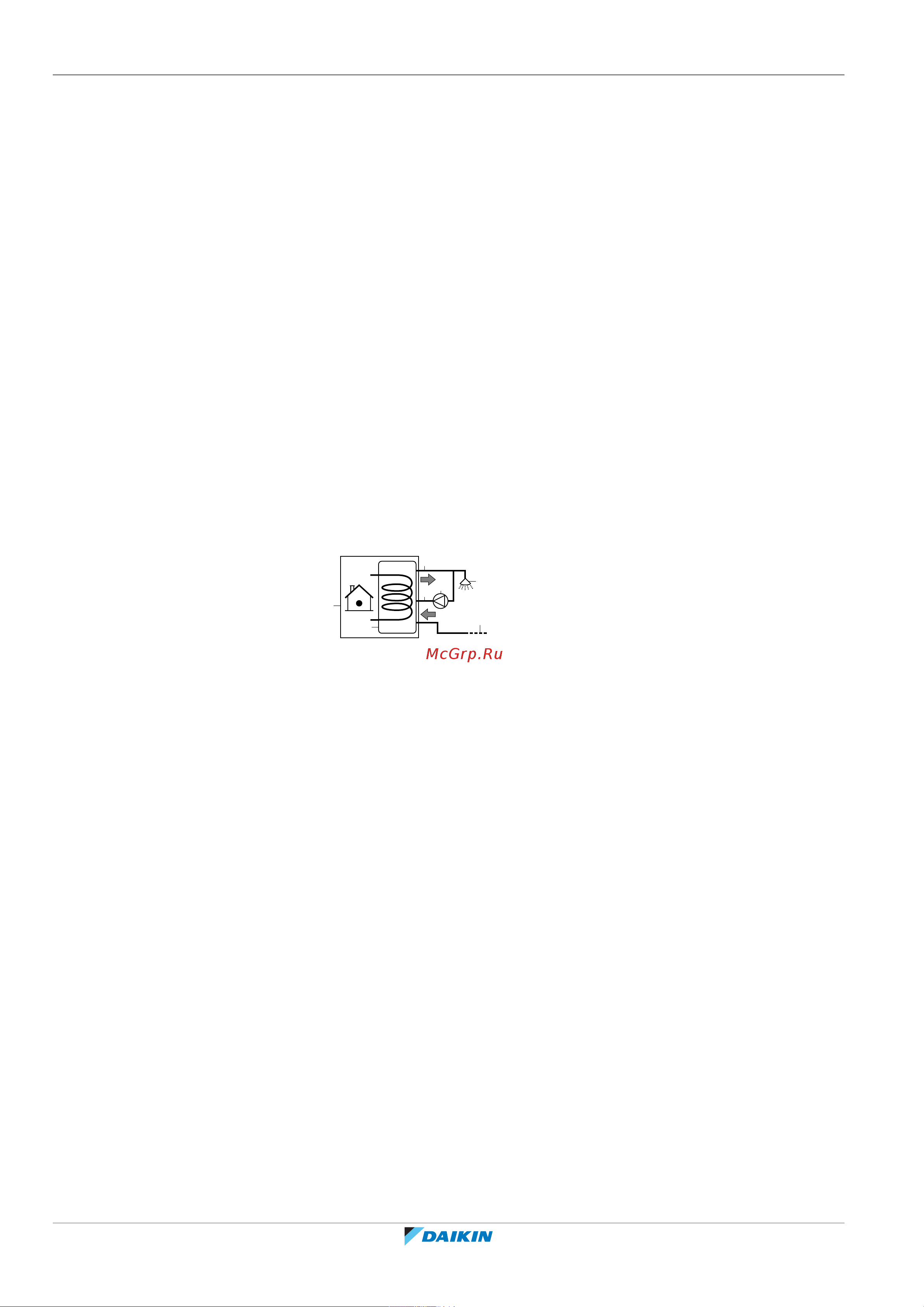

a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет моментально
подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в обязанности
установщика. Подключение электропроводки см. в «9.3.5 Подключение
насоса горячей воды бытового потребления» [4113].
Подробнее о подключении рециркуляционного соединения см. в разделе
«8.6.4Подсоединение трубопроводов рециркуляции» [493].
Конфигурирование
▪ Дополнительную информацию см. в разделе
«10Конфигурирование» [4125].
▪ Через интерфейс пользователя можно запрограммировать расписание
управления насосом ГВБП. Дополнительная информация приведена в
руководстве по применению для пользователя.
