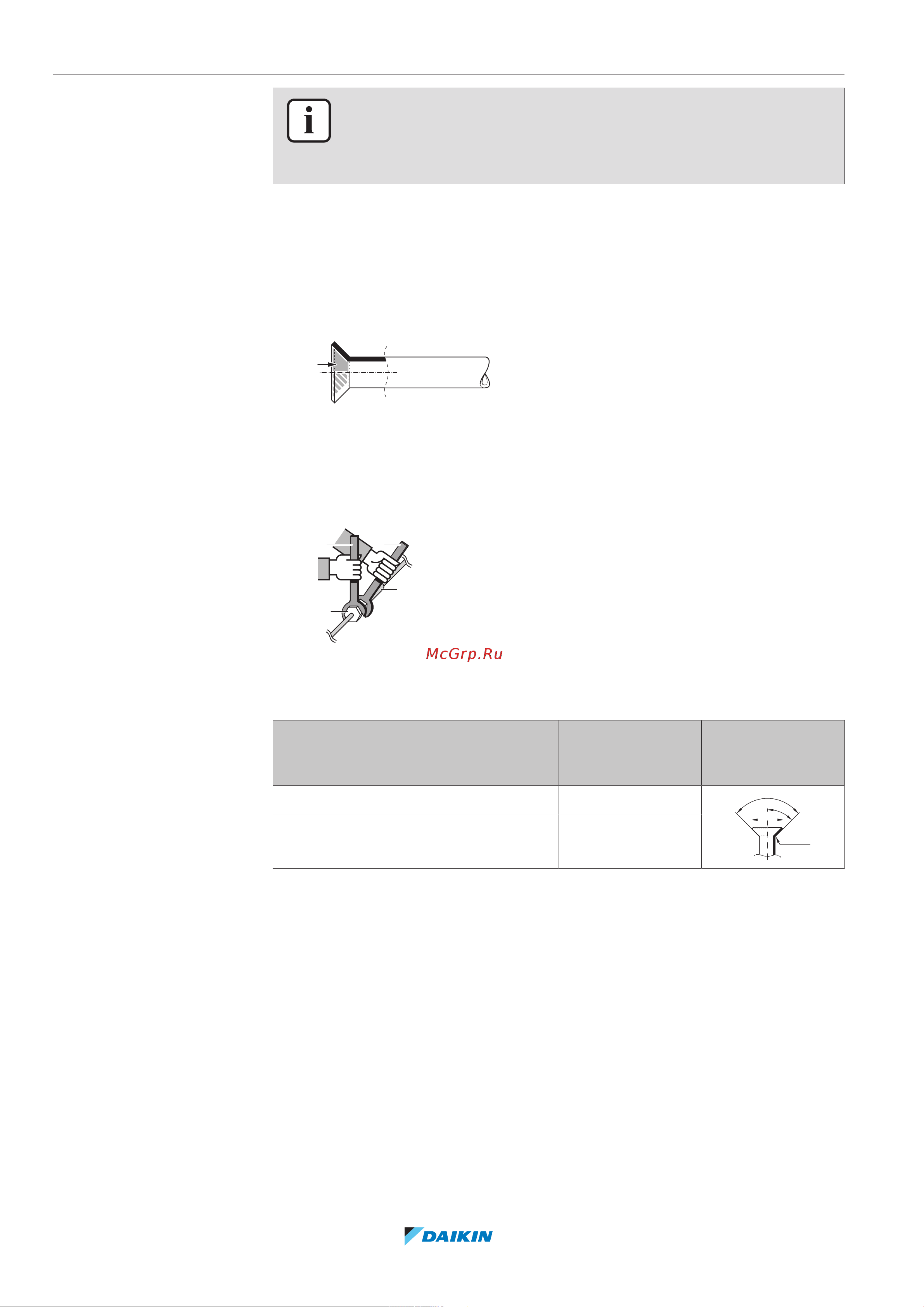

8 | Монтаж трубопроводов
Руководство по применению для установщика
80
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не проверив трубопровод
хладагента. При необходимости дозаправки хладагента рекомендуется после
заправки открыть запорный вентиль хладагента.
8.3.3 Указания по подсоединению трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие правила:
▪ При затяжке накидной гайки нанесите на внутреннюю поверхность
развальцованной части трубы эфирное или полиэфирное масло. Приступая к
затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу двумя гаечными
ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА пользуйтесь
одновременно обычным гаечным и динамометрическим ключами. Это
предотвратит повреждение гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер
трубопровода
(мм)
Момент затяжки
(Н•м)
Диаметр раструба
(А) (мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø15,9 62~75 19,3~19,7
8.3.4 Указания по изгибанию труб
Для сгибания используйте трубогибочную машину. Все изгибы трубок должны
быть как можно более плавными (радиус изгиба должен быть 30~40 или
более).
