7 | Монтаж агрегата
Руководство по применению для установщика
67
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08

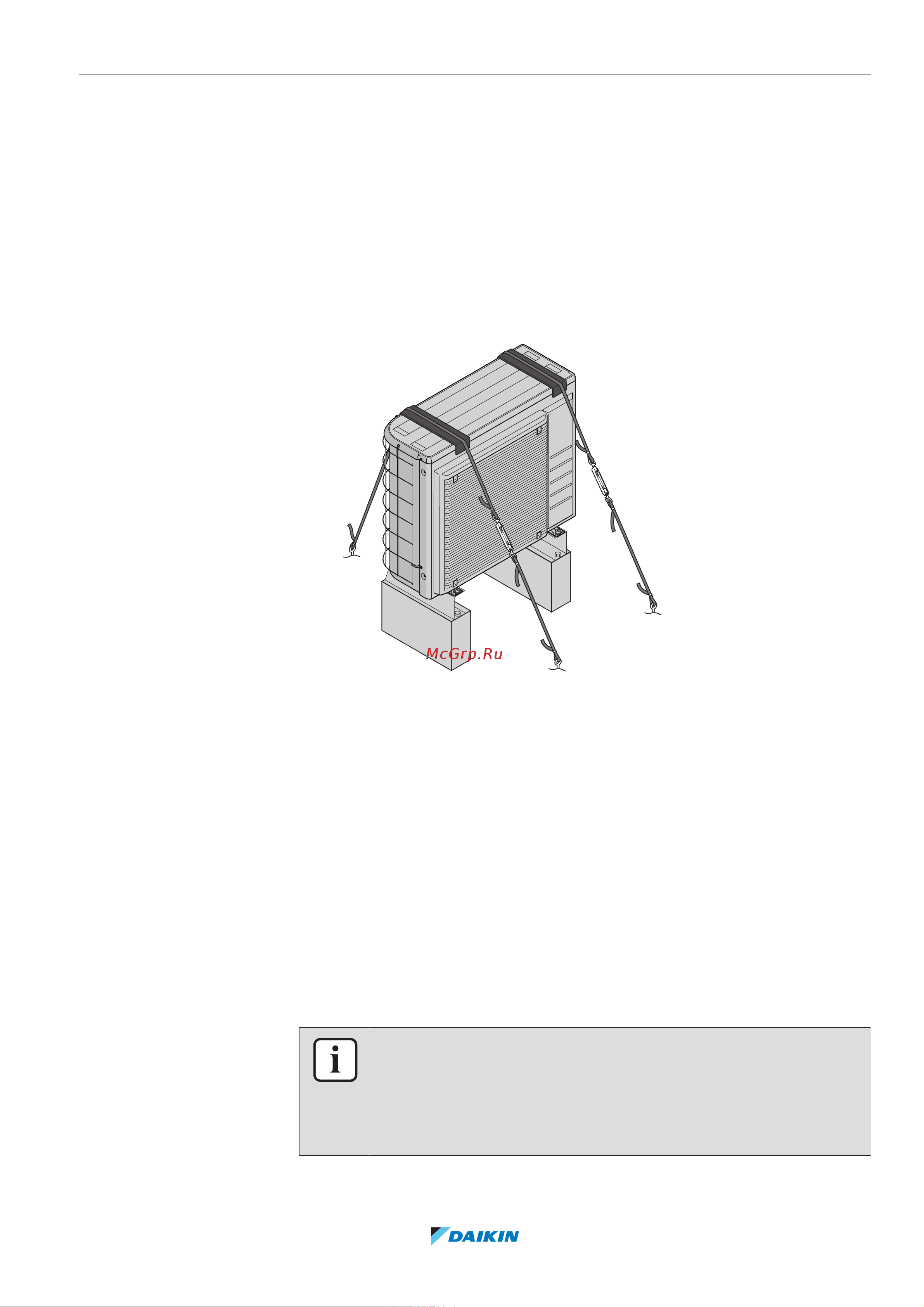

7.3.6 Чтобы избежать опрокидывания наружного агрегата
В случае установки блока в местах, где сильный ветер может его наклонить,
необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей иллюстрации
(приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между кабелями и
наружным блоком лист резины (приобретается по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
7.4 Монтаж внутреннего агрегата
7.4.1 Монтаж внутреннего агрегата
При
Необходимо завершить монтаж наружного и внутреннего блоков, прежде чем
подсоединять трубопроводы хладагента и воды.
Типовая последовательность действий
Монтаж внутреннего агрегата обычно включает следующие этапы.
1 Установка внутреннего агрегата.
7.4.2 Меры предосторожности при монтаже внутреннего агрегата
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «1Общая техника безопасности» [46]
▪ «7.1Как подготовить место установки» [448]
