14 Технические данные
Руководство по применению для установщика
100
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07

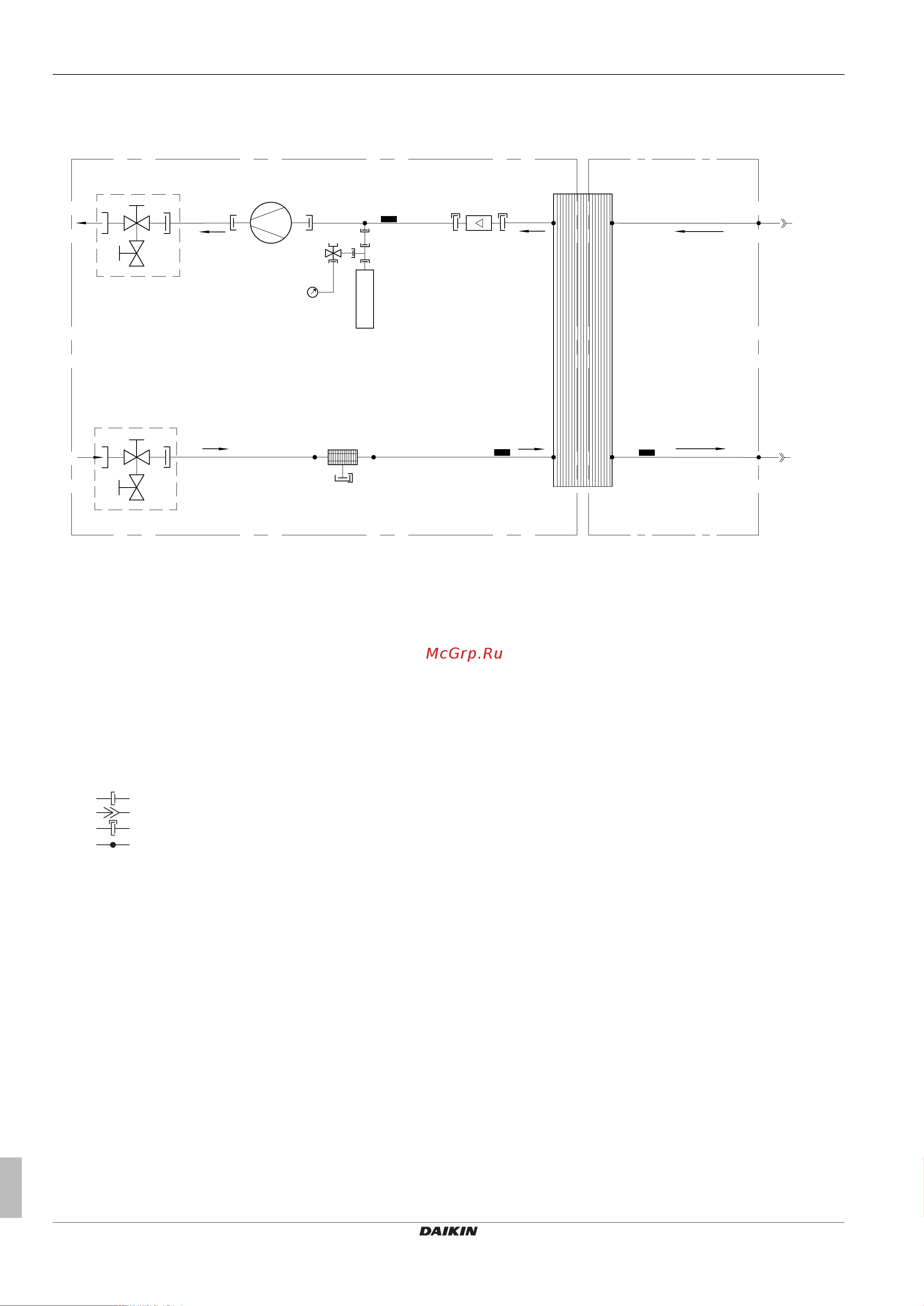

14.2 Схема трубопроводов:
Внутренний блок
3D105880-1
R1T
R4T
R3T
a2
d
d
C
C
A B
g
h
j
f
e
i
c
a1
b1
b2
A Сторона воды
B Сторона хладагента
C Устанавливается на месте эксплуатации
a1 ВХОД воды для нагрева помещения
a2 ВЫХОД воды для нагрева помещения
b1 ВХОД хладагента
b2 ВЫХОД хладагента
c Пластинчатый теплообменник
d Запорный клапан с дренажным/наполнительным
клапаном
e Насос
f Предохранительный клапан
g Манометр
h Расширительный бак
i Датчик расхода
j Фильтр
R1T Термистор (теплообменник— ВЫХОД воды)
R3T Термистор (жидкий хладагент)
R4T Термистор (теплообменник— ВХОД воды)
Винтовое соединение
Соединение с накидными гайками
Быстроразъемное соединение
Паяное соединение
