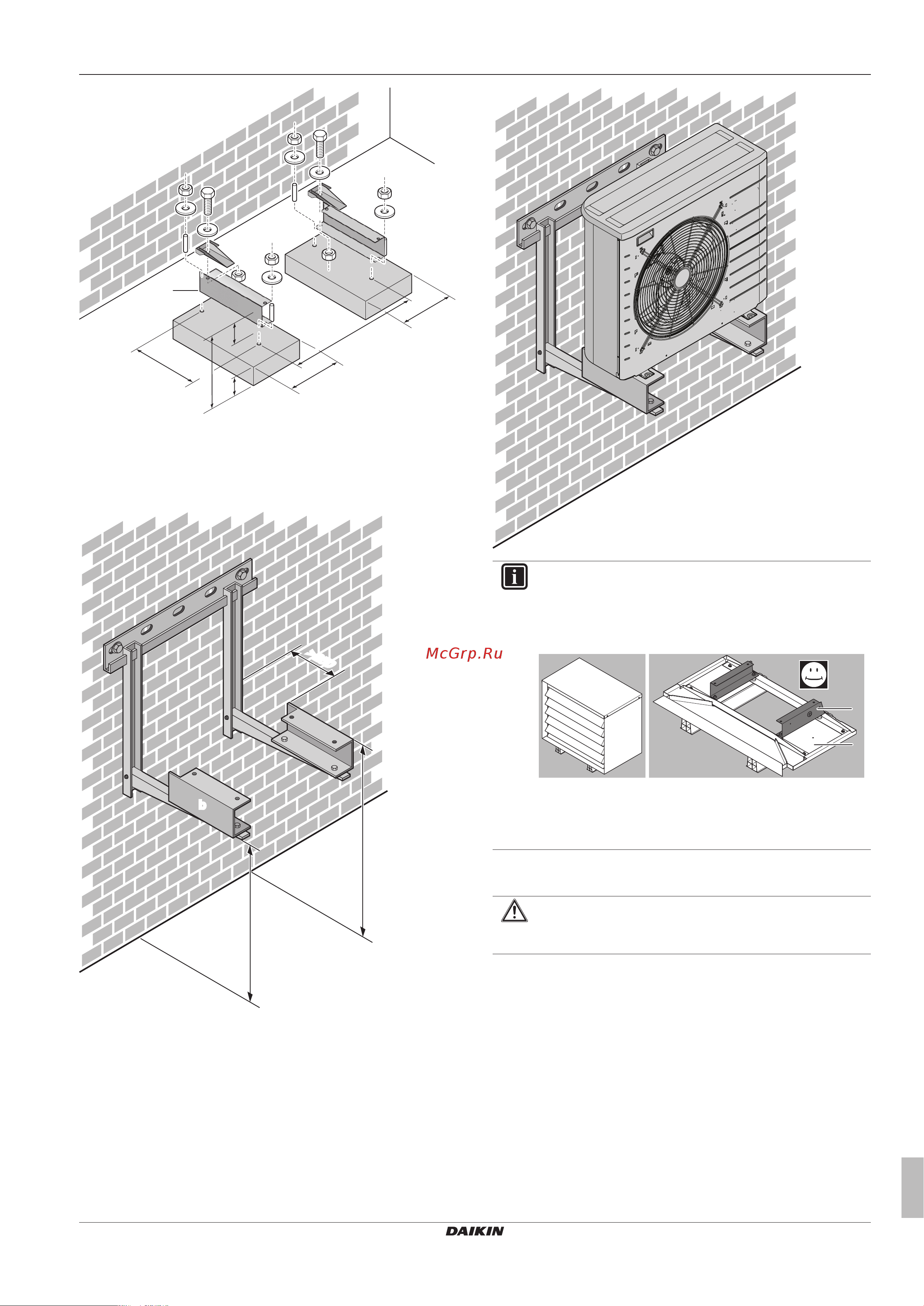

7 Монтаж
Руководство по применению для установщика
37
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
283
580
<150
<150
(mm)
>300
100
a
b
a Максимальная высота снежного покрова
b Дополнительный комплект EKFT008CA
Если блок установлен на стенных креплениях, рекомендуется
использовать дополнительный комплект EKFT008CA и
установить блок следующим образом:
>250
>300
>250
(mm)
a
b
a Максимальная высота снежного покрова
b Дополнительный комплект EKFT008CA
ИНФОРМАЦИЯ
Если вы устанавливаете швеллеры в комбинации с
шумозащитной крышкой (EKLN08A1), для швеллеров
применяются разные инструкции по монтажу. См.
руководство по монтажу шумозащитной крышки.
a
b
c
a Шумозащитная крышка
b Нижние части шумозащитной крышки
c Швеллеры
7.3.4 Установка наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ снимайте защитный картон до окончательной
установки агрегата.
1 Поднимите наружный агрегат, как описано в разделе
"3.2.2 Для снятия аксессуаров с наружного агрегата" на
стр.9.
2 Установите наружный агрегат следующим образом:
