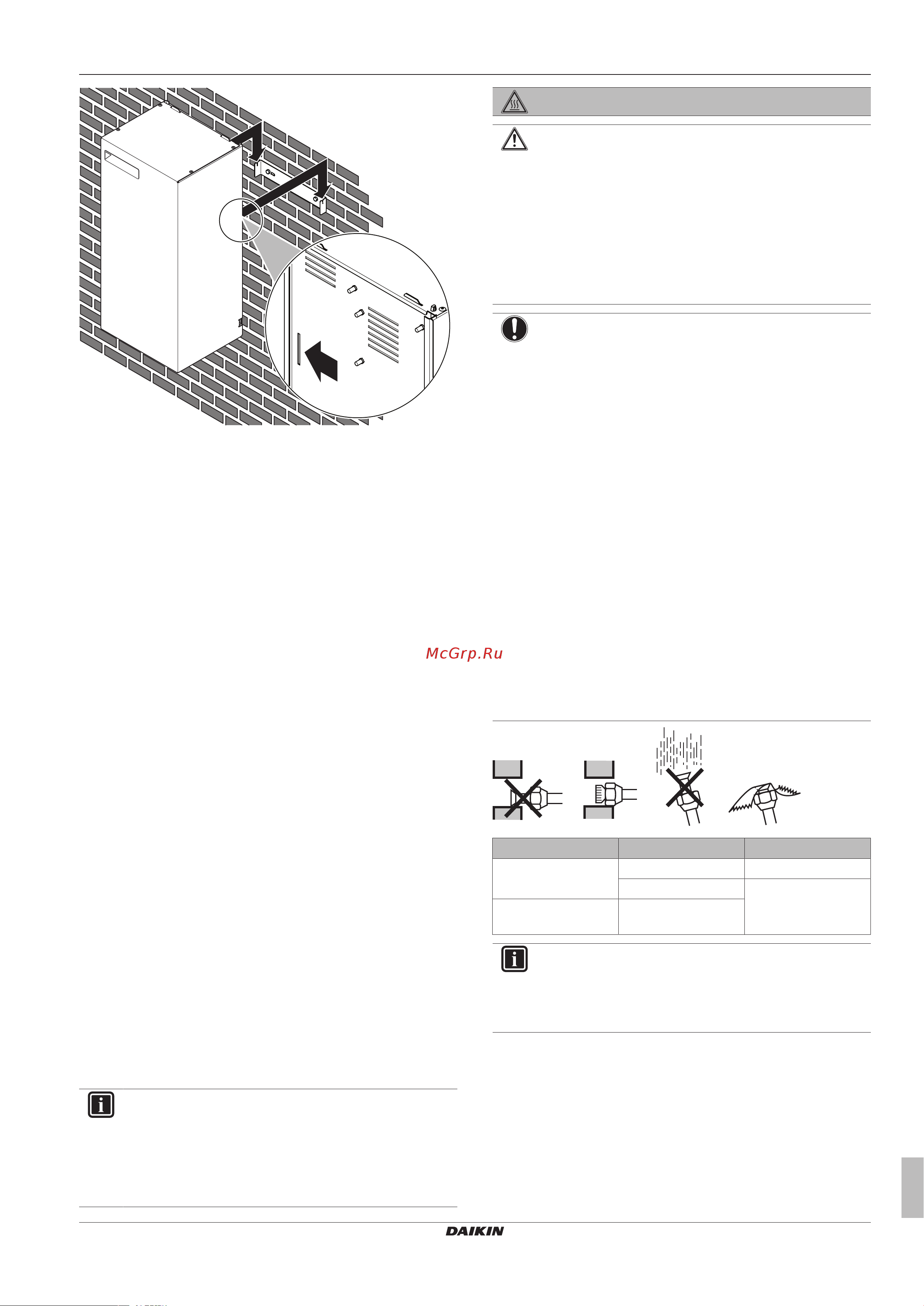

![Daikin EHBH08CBV [41/120] Монтаж](/views2/1785902/page41/bg29.png)
7 Монтаж
Руководство по применению для установщика
41
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
3 Отметьте положение отверстия в нижней части резервного
нагревателя.
4 Снимите резервный нагреватель со стенного кронштейна.
5 Просверлите отверстие для нижнего винта и вставьте
дюбель.
6 Повесьте резервный нагреватель на стенной кронштейн.
Убедитесь в том, что он закреплен должным образом.
7 Прикрепите нижнюю часть резервного нагревателя к стене
винтом М5.
7.6 Соединение труб трубопровода
хладагента
7.6.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Пайка
▪ Применение запорных клапанов
7.6.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали
минеральное масло.
▪ НЕ используйте повторно трубы от прошлых
установок.
▪ На блоки с хладагентом R410A НЕЛЬЗЯ
устанавливать осушители, которые могут
существенно сократить срок службы блоков.
Осушающий материал может раствориться и
повредить систему.
ПРИМЕЧАНИЕ
Примите во внимание следующие меры
предосторожности по поводу трубопровода
хладагента:
▪ Следите за тем, чтобы в цепь хладагента не
попадали никакие вещества, кроме самого
хладагента (например, воздух).
▪ При дозаправке хладагентом используйте только
R410A.
▪ Обеспечьте использование монтажных
инструментов (комплект манометра коллектора и
т.п.), которые специально предназначены для
работы с R410A, могут выдержать давление и
предотвратить попадание инородных веществ
(например, масла и влаги) в систему.
▪ Трубопроводы должны быть смонтированы так,
чтобы раструб НЕ испытывал механических
напряжений.
▪ Во избежание попадания в трубопроводы грязи,
жидкости или пыли защитите трубы в соответствии
с описанием в приведенной таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рисунок ниже).
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
7.6.3 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
