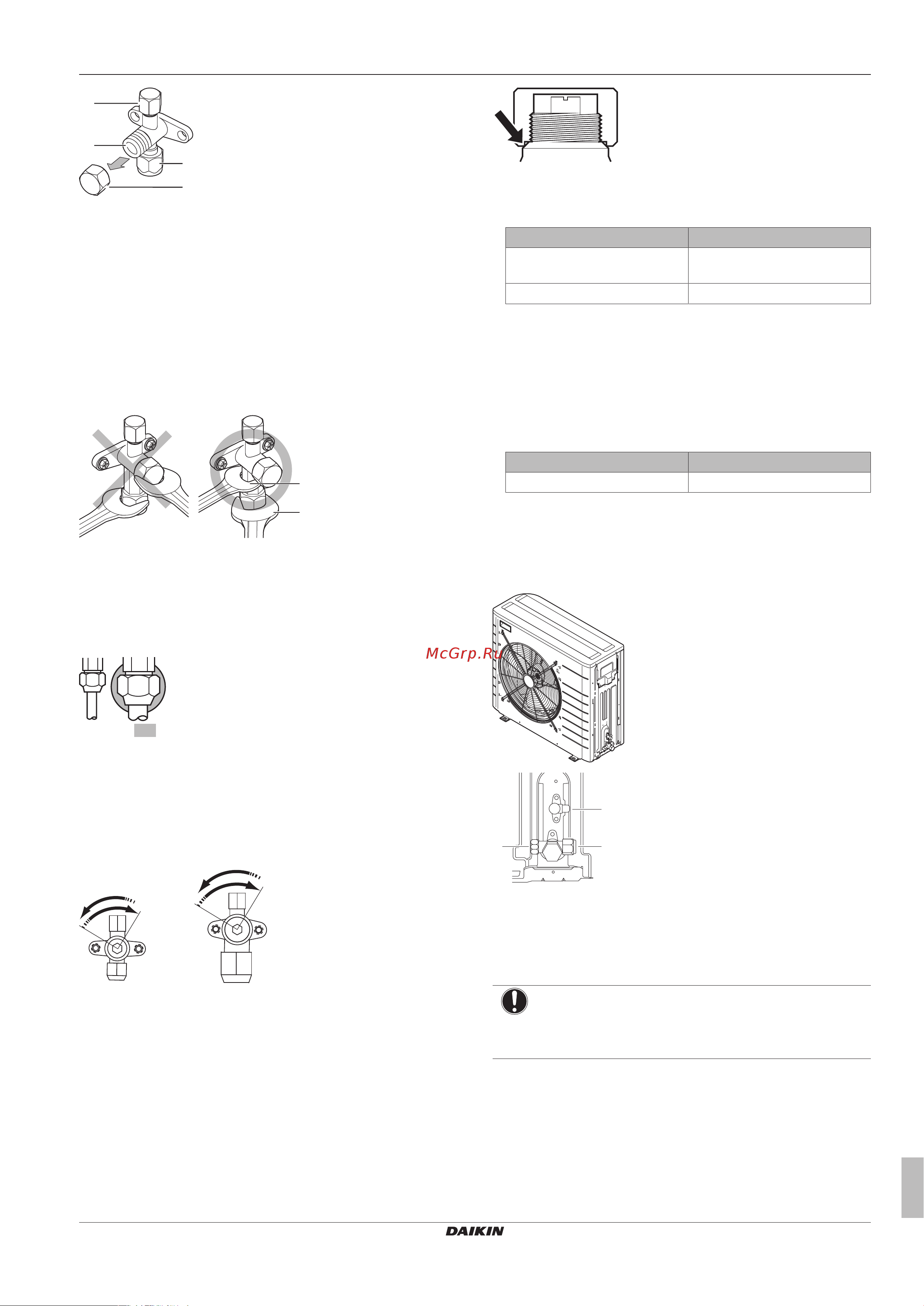

7 Монтаж
Руководство по применению для установщика
43
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
c
d
a
b
a Сервисное отверстие с крышкой
b Шток вентиля
c Соединение трубопровода
d Крышка штока
▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
Открытие/закрытие запорного вентиля
1 Снимите крышку с запорного вентиля.
2 Вставив шестигранный ключ (со стороны трубопровода
жидкого хладагента: 4 мм, со стороны трубопровода
газообразного хладагента: 6мм) в шток клапана, вращайте
шток следующим образом:
против часовой стрелки, чтобы его открыть,
по часовой стрелке, чтобы вентиль перекрыть.
3 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение. Теперь вентиль
открыт/перекрыт.
Обращение с крышкой штока
▪ Уплотнение крышки штока обозначено стрелкой. НЕ
повредите его.
▪ По окончании работы с запорным вентилем не забудьте
плотно закрыть крышку штока и проверить, нет ли протечек
хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13,5~16,5
Крышка штока, сторона газа 22,5~27,5
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом,
оснащенным стержнем нажатия на вентиль, поскольку
сервисное отверстие относится к ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не
забудьте плотно закрыть его крышку и проверить, нет ли
протечек хладагента.
Параметр Момент затяжки (Н·м)
Крышка сервисного порта 11,5~13,9
7.6.8 Подсоединение трубопровода
хладагента к наружному блоку
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
a
b
c
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль газовой линии
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
7.6.9 Соединение трубопровода хладагента
с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного
агрегата к соединению жидкого хладагента внутреннего
агрегата.
