7 Монтаж
Руководство по применению для установщика
36
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07

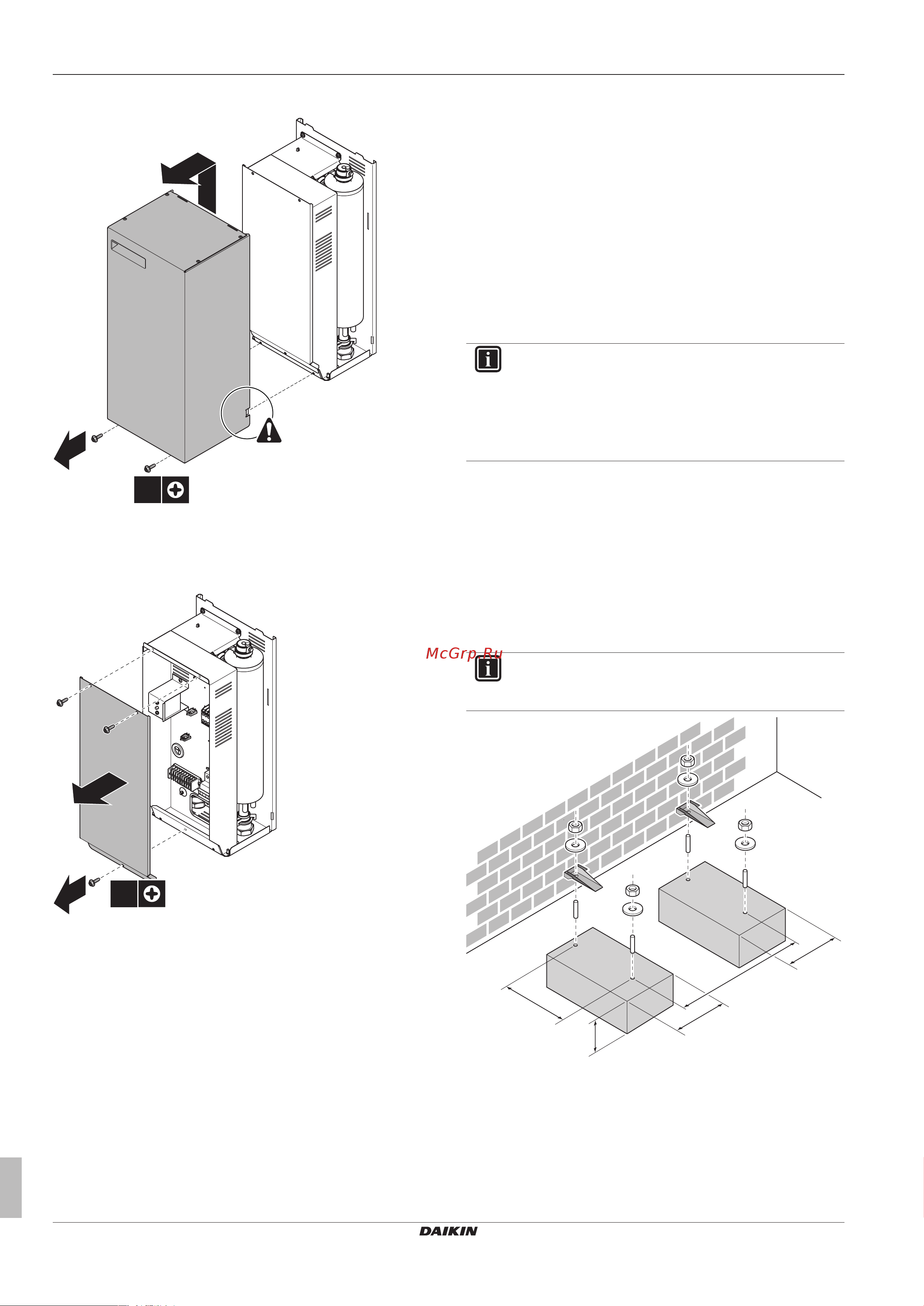

7.2.5 Открытие резервного нагревателя
2
1
2×
7.2.6 Открытие крышки распределительной
коробки резервного нагревателя
1
3×
2
7.3 Монтаж наружного агрегата
7.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего
блоков, прежде чем подсоединять трубопроводы хладагента и
воды.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
5 Защита блока от снега и ветра путем установки
снегозащитного навеса и защитных панелей. См. параграф
«Подготовка места установки» раздела "6 Подготовка" на
стр.26.
7.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
7.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Если агрегат устанавливается прямо на полу, подготовьте 4
комплекта анкерных болтов M8 или M10, гаек и шайб
(приобретаются по месту установки) следующим образом:
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15мм.
283
580
<100
(mm)
<100
>300
В любом случае обеспечьте свободное пространство под
блоком не менее 300мм. Кроме того, убедитесь в том, что блок
расположен как минимум на 100 мм выше предполагаемого
максимального уровня поверхности снежного покрова. В этом
случае рекомендуется изготовить подставку и установить на нее
дополнительный комплект EKFT008CA.
