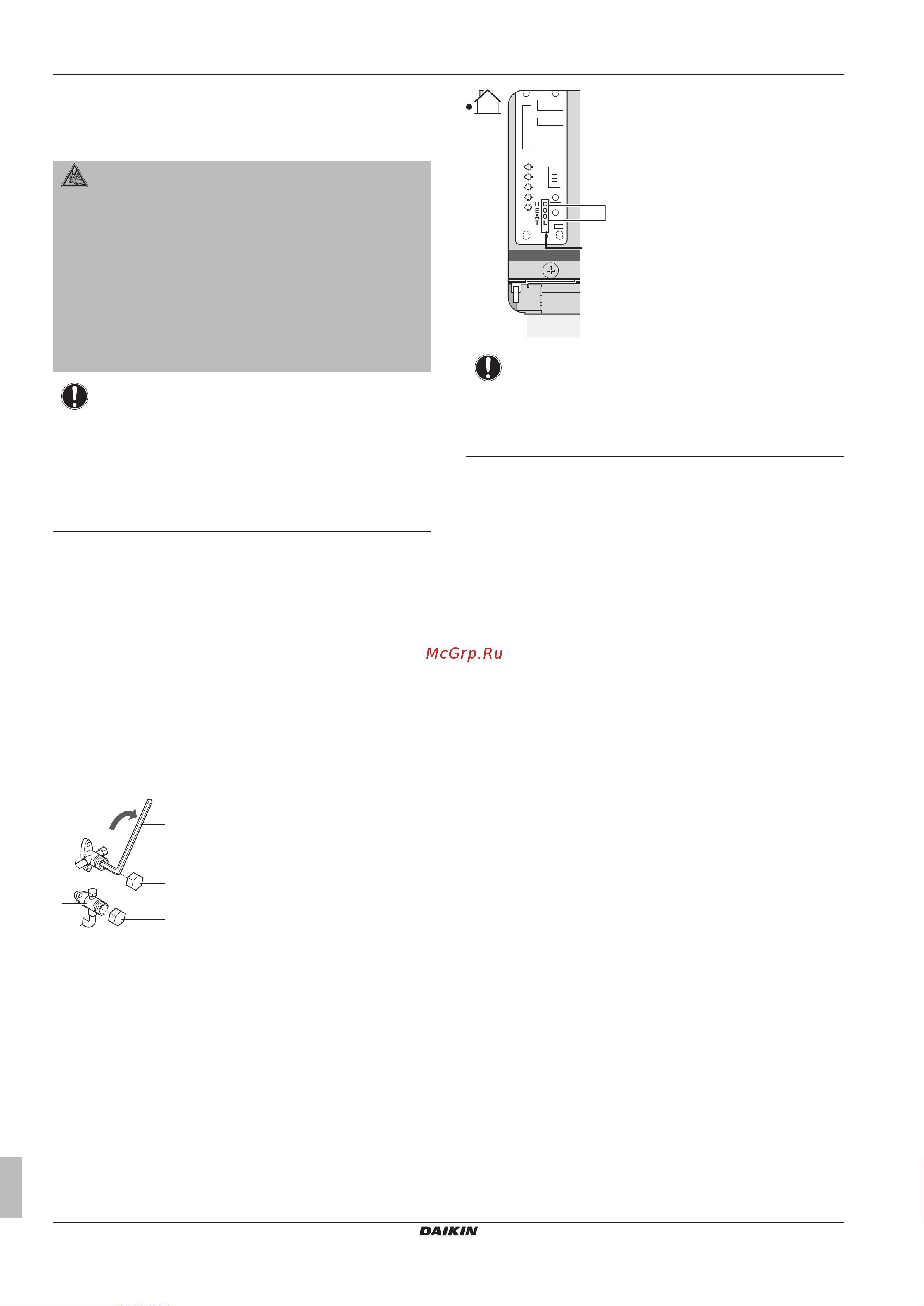

13 Утилизация
Руководство по применению для установщика
98
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
13.2 Порядок откачка хладагента
Пример: Для защиты окружающей среды выполните откачку
пред перемещением или утилизацией блока.
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможное следствие: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРИМЕЧАНИЕ
Во время откачки, прежде чем отсоединять
трубопровод хладагента, выключите компрессор. Если
во время откачки компрессор продолжает работать, а
запорный вентиль открыт, при отсоединении
трубопровода хладагента воздух будет всасываться в
систему. Вследствие ненормального давления в
контуре хладагента возможны поломка компрессора
или повреждение системы.
Полностью откачайте из системы хладагент в наружный блок.
1 Снимите крышки с запорных вентилей контуров жидкого и
газообразного хладагента.
2 Запустите систему на принудительное охлаждение. См.
параграф "13.3 Для запуска и остановки принудительного
охлаждения"на стр.98.
3 Спустя 5-10 минут (или 1-2 минуты, если температура
окружающего воздуха ниже −10°C) перекройте
шестигранным гаечным ключом запорный вентиль контура
жидкого хладагента.
4 С помощью коллектора проверьте, достигнут ли вакуум.
5 Спустя 2-3 минуты перекройте запорный вентиль контура
газообразного хладагента и остановите принудительное
охлаждение.
a
c
b
d
d
e
a Запорный вентиль газовой линии
b Направление перекрытия
c Шестигранный ключ
d Крышка клапана
e Запорный вентиль в контуре жидкого хладагента
13.3 Для запуска и остановки
принудительного охлаждения
Убедитесь, что DIP-переключатель SW2 переведен в режим
ОХЛАЖДЕНИЯ.
1 Для запуска принудительного охлаждения нажмите
выключатель принудительного охлаждения SW1.
2 Для прекращения принудительного охлаждения нажмите
выключатель принудительного охлаждения SW1.
SW1
HEAT
COOL
SW2
ПРИМЕЧАНИЕ
Во время работы в режиме принудительного
охлаждения температура воды должна оставаться
выше 5°C (см. показания температуры внутреннего
агрегата). Для этого можно, например, активировать
все вентиляторы фанкойлов.
