7 Монтаж
Руководство по применению для установщика
39
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07

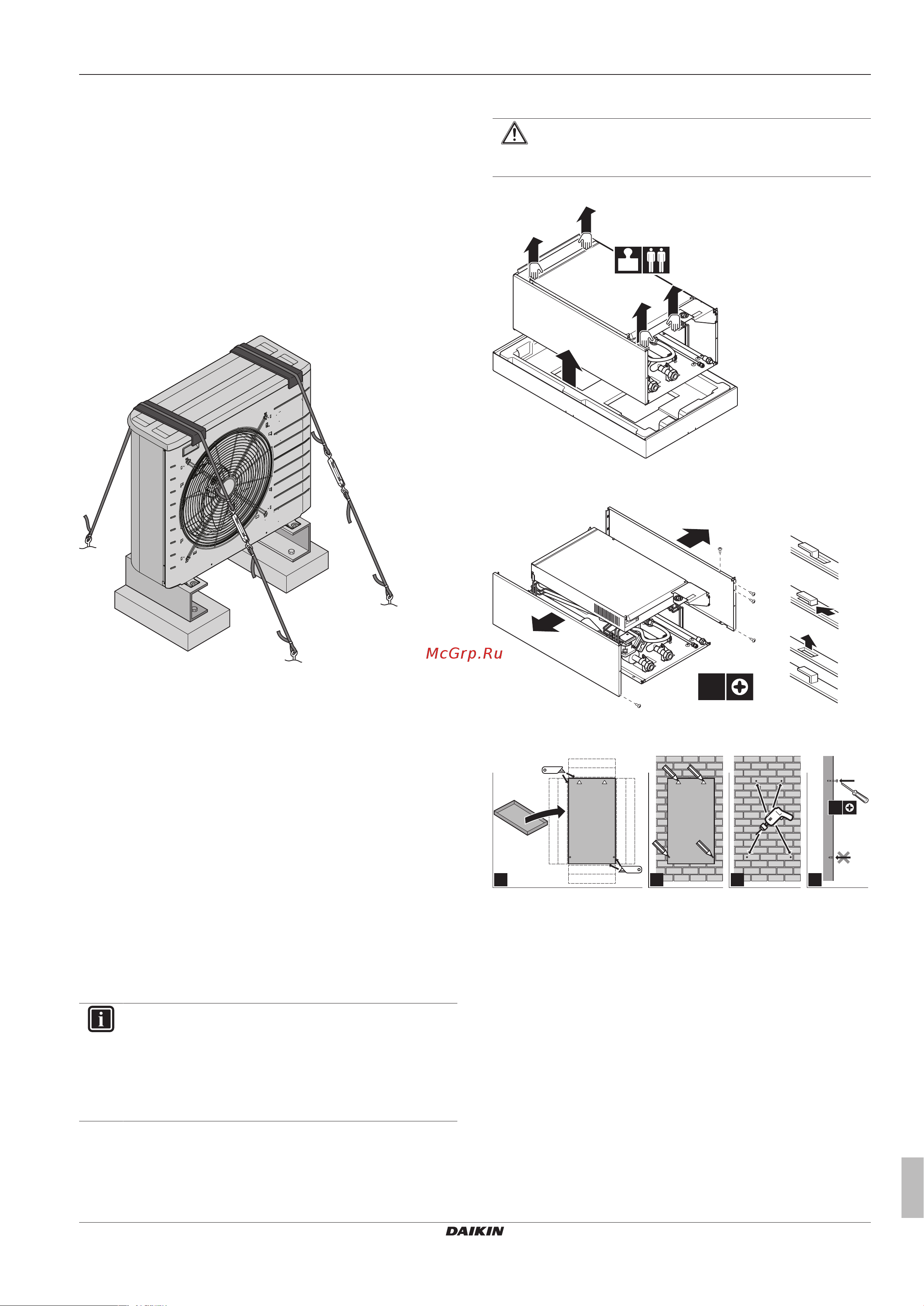

7.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
7.4 Монтаж внутреннего агрегата
7.4.1 Монтаж внутреннего агрегата
При
Необходимо завершить монтаж наружного и внутреннего
блоков, прежде чем подсоединять трубопроводы хладагента и
воды.
Типовая последовательность действий
Монтаж внутреннего блока, как правило, подразделяется на
следующие этапы:
1 Установка внутреннего блока.
2 Монтаж комплекта дренажного поддона (дополнительное
оборудование).
7.4.2 Меры предосторожности при монтаже
внутреннего агрегата
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
7.4.3 Установка внутреннего агрегата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ беритесь за трубы, чтобы поднять внутренний
агрегат!
1 Поднимите агрегат и выньте его из упаковки.
60kg
2 Отвинтите 4 винта внизу агрегата. Снимите с крючков
боковые панели.
1
2
5×
3
3
3 Поместите монтажный шаблон на стену (см. упаковку) и
выполните действия, показанные ниже.
2×
21 3 4
4 Поднимите агрегат.
