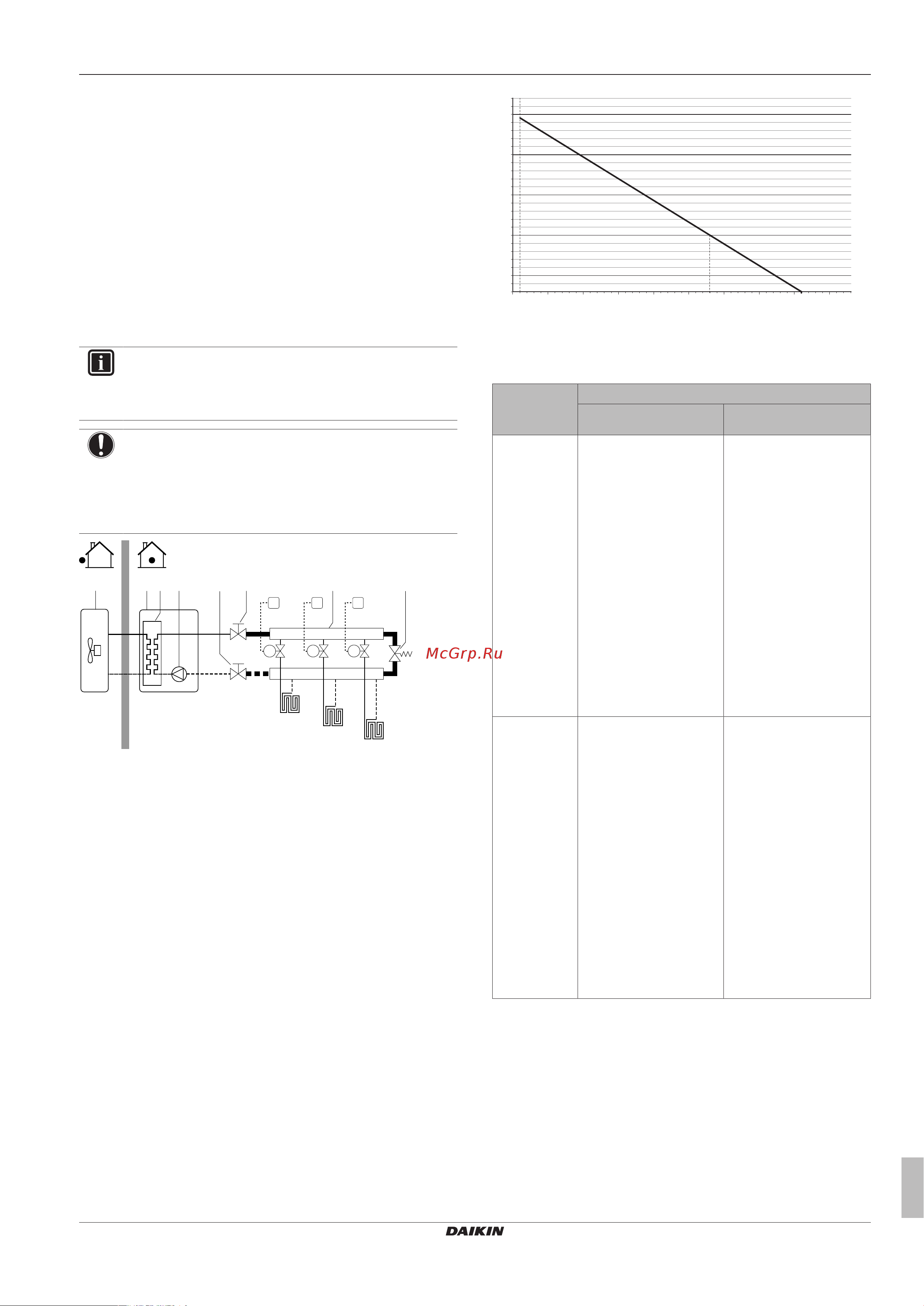

6 Подготовка
Руководство по применению для установщика
31
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
6.4.3 Проверка объема и расхода воды
Внутренний агрегат оснащен расширительным баком емкостью
10 литров, давление в котором на заводе-изготовителе
предварительно повышается до значения 1бар.
Чтобы убедиться, что агрегат работает нормально:
▪ Необходимо проверить минимальный и максимальный объем
воды.
▪ Может потребоваться регулировка предварительного
давления в расширительном баке.
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке
составлял не менее 10 л БЕЗ учета воды во внутреннем
агрегате.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и
помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
eea db f gc
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Насос
e Запорный клапан
f Коллектор (приобретается на месте)
g Обходной клапан (приобретается по месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
T1...3 Отдельный комнатный термостат (дополнительное
оборудование)
M1...3 Отдельный клапан с электроприводом для контура
управления FHL1...3 (приобретается по месту
установки)
Максимальный объем воды
С помощью приведенного ниже графика определите, какой
максимальный объем воды соответствует рассчитанному
предварительному давлению.
0.3
0.5
1
1.5
2
2.5
100500
10
150 200 250 300 350 400 450
a
b
a Предварительное давление (бар)
b Максимальный объем воды (л)
Пример: максимальный объем воды и предварительное
давление в расширительном баке
Разница
высот
установки
(a)
Объем воды
≤280л >280л
≤7м Корректировки
предварительного
давления не требуется.
Сделайте следующее:
▪ Уменьшите
предварительное
давление в
соответствии с
требуемой разницей
в высоте установки.
Предварительное
давление должно
уменьшаться на
0,1 бар на каждый
метр ниже 7м.
▪ Проверьте, чтобы
объем воды НЕ
превышал
максимально
допустимого.
>7м Сделайте следующее:
▪ Увеличьте
предварительное
давление в
соответствии с
требуемой разницей
в высоте установки.
Предварительное
давление должно
увеличиваться на
0,1 бар на каждый
метр выше 7м.
▪ Проверьте, чтобы
объем воды НЕ
превышал
максимально
допустимого.
Расширительный бак
внутреннего агрегата
слишком мал для
данной установки. В
таком случае
рекомендуется
установить
дополнительный бак
снаружи блока.
(a) Разница высот установки (м) между высотой самой
высокой точки контура циркуляции воды и высотой
внутреннего агрегата. Если внутренний агрегат
находится в самой высокой точке установки, то разница
высот считается равной 0м.
Минимальный расход
Убедитесь в том, что минимальный расход (необходимый во
время размораживания/работы резервного нагревателя (если
применимо)) в установке обеспечивается при любых условиях.
