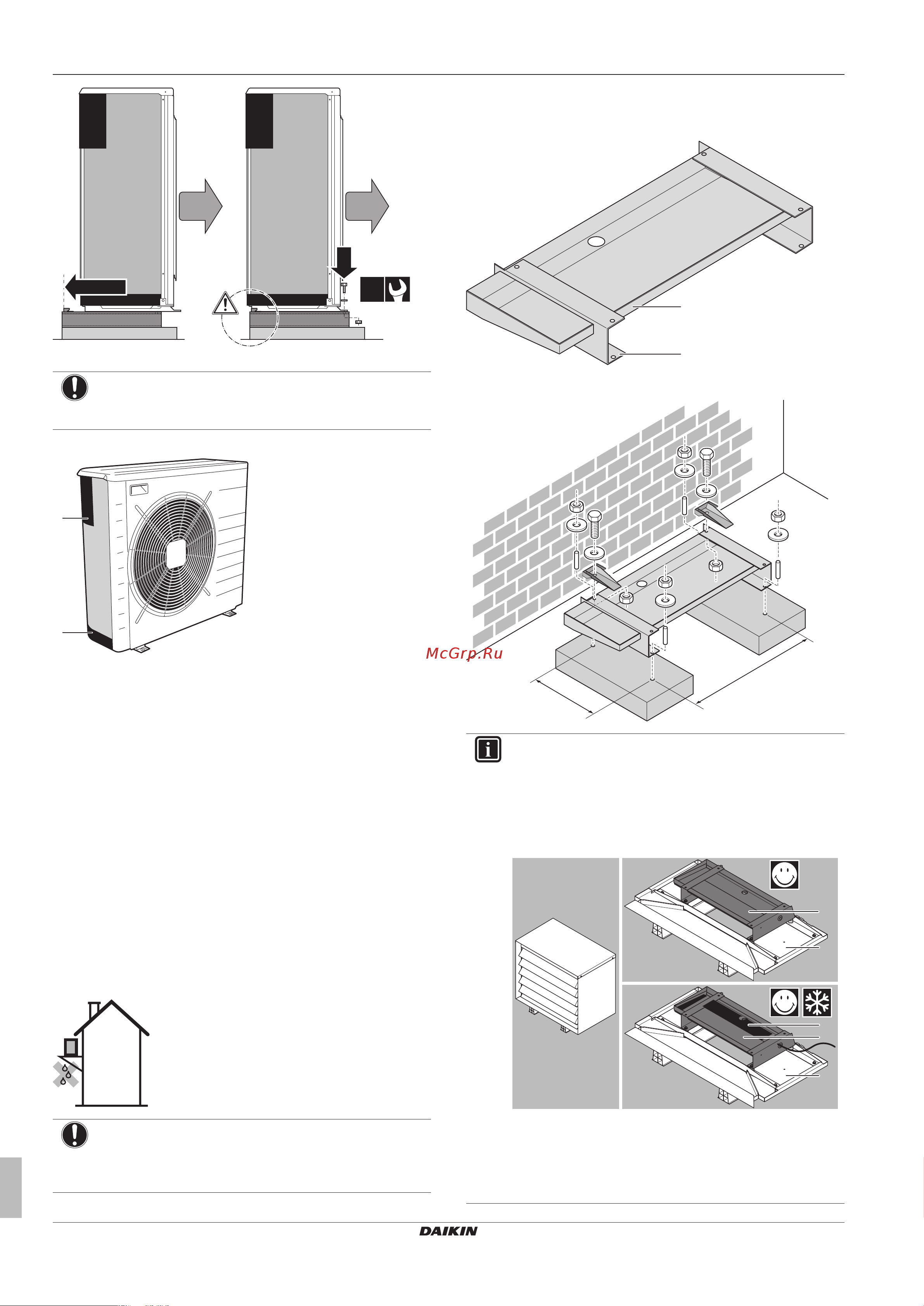

7 Монтаж
Руководство по применению для установщика
38
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
2×
2
a a
1
a Воздуховыпускное отверстие
ПРИМЕЧАНИЕ
Подставка ДОЛЖНА быть выровнена относительно
задней стороны швеллерного профиля.
3 Снимите защитный картон и инструкции.
b
a
a Защитный картон
b Инструкции
7.3.5 Обустройство дренажа
▪ Избегайте установки в местах, где утечка воды из агрегата
вследствие засорения дренажного поддона может стать
причиной материального ущерба.
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
блокированы, необходимо обеспечить просвет под
наружным блоком не менее 300мм.
Дополнительный комплект дренажного поддона (EKDP008CA)
используется для сбора дренажной воды. Комплект дренажного
поддона состоит из следующего:
b
a
a Дренажный поддон
b Швеллеры
283 mm
580 mm
ИНФОРМАЦИЯ
Если вы устанавливаете комплект дренажного поддона
(с нагревателем дренажного поддона или без него) в
комбинации с шумозащитной крышкой (EKLN08A1),
для комплекта дренажного поддона применяются
разные инструкции по монтажу. См. руководство по
монтажу шумозащитной крышки.
a
b
d
c
c
b
a Шумозащитная крышка
b Нижние части шумозащитной крышки
c Комплект дренажного поддона
d Нагреватель дренажного поддона
