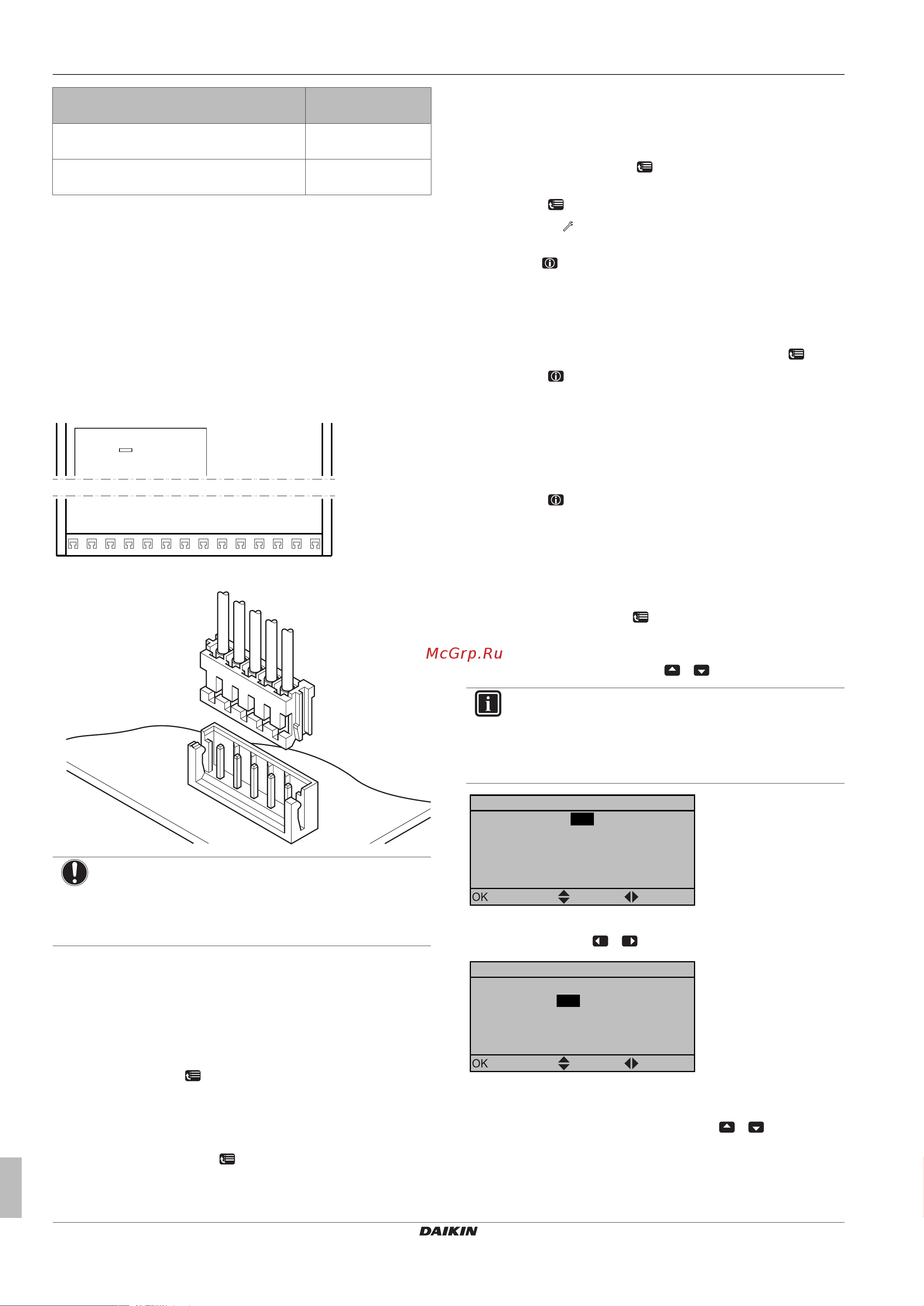

![Daikin EHBH08CBV [56/120] Конфигурирование](/views2/1785902/page56/bg38.png)
8 Конфигурирование
Руководство по применению для установщика
56
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
Метод Столбцы в
таблицах
Доступ к настройкам посредством
навигации в структуре меню.
#
Доступ к настройкам посредством кода в
обзоре настроек.
Код
См. также:
▪ "Для доступа к настройкам установщика"на стр.56
▪ "8.5Структура меню: обзор настроек установщика"на стр.83
8.1.1 Подключить кабель ПК к
коммутационной стойке
Предварительные условия: Необходим комплект EKPCCAB.
1 Подключите кабель с разъемом USB к вашему ПК.
2 Подключите гнездо кабеля к разъему X10A на печатной
плате A1P распределительной коробки внутреннего
агрегата.
A1P
X10A
3 Уделите особое внимание положению разъема!
2
345
H J S T
ПРИМЕЧАНИЕ
Другой кабель уже подсоединен к разъему X10A.
Временно отсоедините этот другой кабель, чтобы
подсоединить кабель ПК к разъему X10A. НЕ забудьте
затем подсоединить отсоединенный кабель.
8.1.2 Для доступа к наиболее часто
используемым командам
Для доступа к настройкам установщика
1 Установите уровень разрешений пользователей на
Установщик.
2 Перейдите на [A]:
> Настройки установщика.
Для доступа к настройкам обзора
1 Установите уровень разрешений пользователей на
Установщик.
2 Перейдите на [A.8]:
> Настройки установщика >
Настройки обзора.
Для установки уровня доступа пользователя для
установщика
1 Установите уровень разрешений пользователей на
Прод.кон.польз..
2 Перейдите на [6.4]:
> Информация > Уровень
разреш.пользователей.
3 Нажмите
более чем на 4секунды.
Результат:
На домашних страницах отобразится.
4 Если НЕ нажать какую-либо кнопку в течение 1 часа или
нажать
еще раз более чем на 4 секунды, уровень
разрешения установщика переключится обратно на
Кон.пользоват..
Для установки уровня разрешений пользователя для
продвинутого конечного пользователя
1 Перейдите в главное меню или в любое подменю:
.
2 Нажмите
более чем на 4секунды.
Результат: Уровень разрешений пользователей переключается
на Прод.кон.польз.. Отображается дополнительная
информация, а в заглавие меню добавляется “+”. Сохраняется
уровень разрешений пользователей Прод.кон.польз., пока не
будет выбран другой вариант.
Установка уровня разрешений для конечного пользователя
1 Нажмите
более чем на 4секунды.
Результат: Уровень разрешений пользователей переключается
на Кон.пользоват.. Интерфейс пользователя возвращается к
используемому по умолчанию главному экрану.
Изменение настроек просмотра
Пример: Измените параметр [1‑01] с 15 на 20.
1 Перейдите на [A.8]:
> Настройки установщика >
Настройки обзора.
2 Перейдите к соответствующему экрану первой части
настройки с помощью кнопок
и .
ИНФОРМАЦИЯ
Дополнительная цифра 0 добавляется к первой части
настройки, когда осуществляется доступ к кодам в
настройках просмотра.
Пример: [1‑01]: 1 превращается в 01.
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Настройки обзора
Подтверд Регул. Прокрут.
3 Перейдите к соответствующей второй части настройки с
помощью кнопок и .
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Настройки обзора
Подтверд
Регул.
Прокрут.
Результат: Значение, которое следует изменить,
подсвечивается.
4 Измените значение с помощью кнопок
и .
