6 Подготовка
Руководство по применению для установщика
27
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
▪ поломка вентилятора (постоянное воздействие сильного
ветра может привести к нарастанию оборотов вентилятора
вплоть до его поломки).

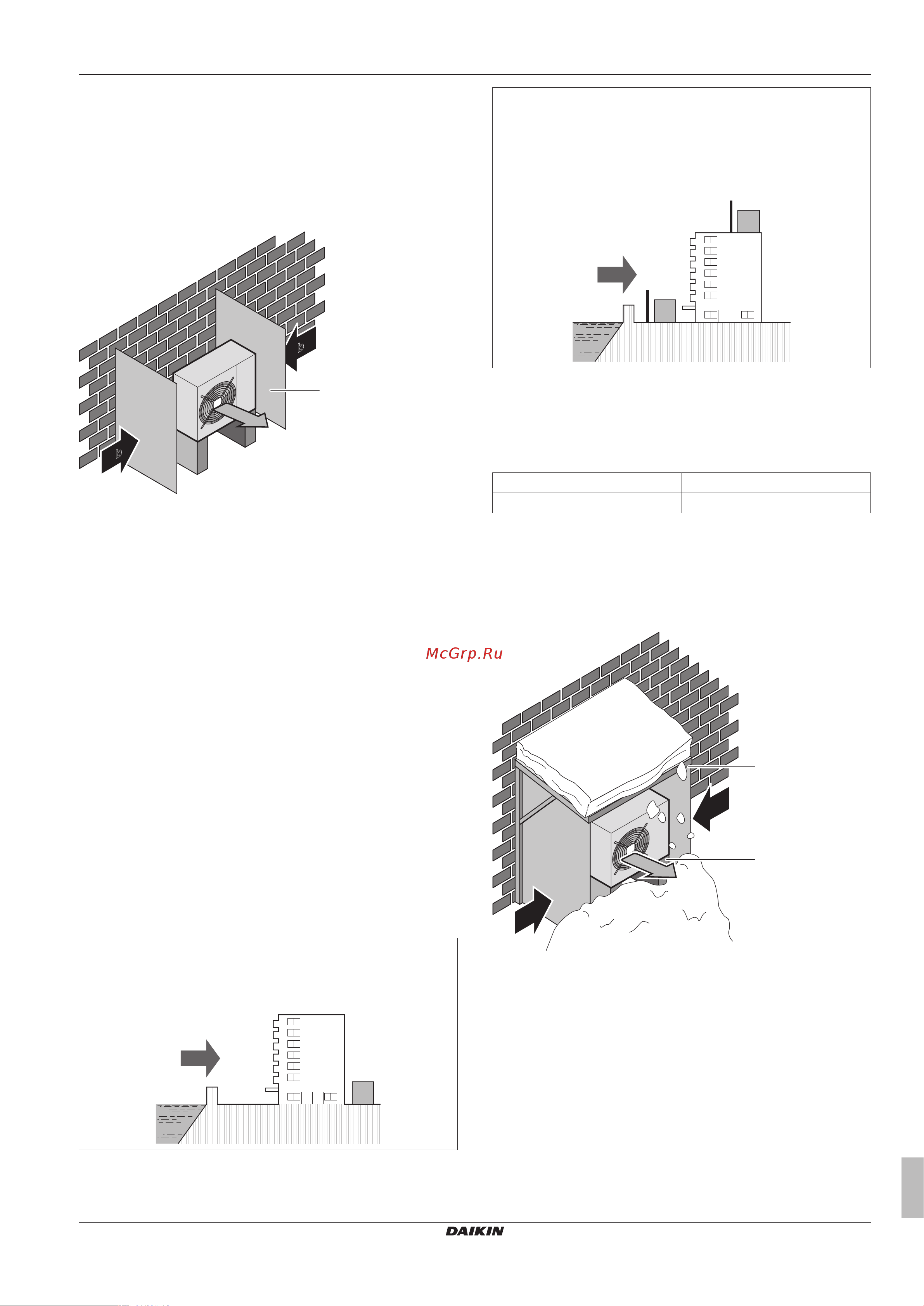

Со стороны выброса воздуха блок рекомендуется заслонить от
ветра защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы
воздухоприемник был направлен к стене и НЕ подвергался
непосредственному воздействию ветра.
b
a
b
c
a Защитный экран
b Преобладающее направление ветра
c Воздуховыпускное отверстие
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте акустически уязвимых зон (например, рядом со
спальней), где шум блока во время работы может доставлять
неудобство.
Обратите внимание: Если звук измерить в фактических
условиях установки, то из-за окружающего шума и звуковых
отражений значение, полученное в результате измерения,
может превышать уровень звукового давления, указанный в
разделе "Звуковой спектр" книги технических данных.
▪ Избегайте мест, где в атмосфере могут присутствовать
мелкие частицы или пары минерального масла. Избегайте
мест, где могут разрушиться и отвалиться пластмассовые
детали, что может привести к протечкам воды.
НЕ рекомендуется устанавливать блок в следующих местах, так
как это может сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
Установка на морском побережье. Наружный блок НЕ должен
подвергаться прямому воздействию морского ветра. В
противном случае насыщенный солью воздух может привести к
коррозии и, как следствие, к сокращению срока службы блока.
Наружный блок устанавливается там, где он не подвергается
прямому воздействию морского ветра.
Пример: за зданием.
b
c
a
Если наружный блок подвергается прямому воздействию
морского ветра, необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы
осталось свободное место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный агрегат предназначен только для монтажа вне
помещения и для следующих температур снаружи:
Режим охлаждения 10~43°C
Режим нагрева –25~25°C
6.2.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
В любом случае под блоком должно оставаться не менее
300 мм свободного пространства. Кроме того, необходимо
проследить за тем, чтобы блок находился, как минимум, в
100 мм над расчетной поверхностью снежного покрова.
Подробнее см. параграф «"7.3 Монтаж наружного агрегата" на
стр.36».
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
