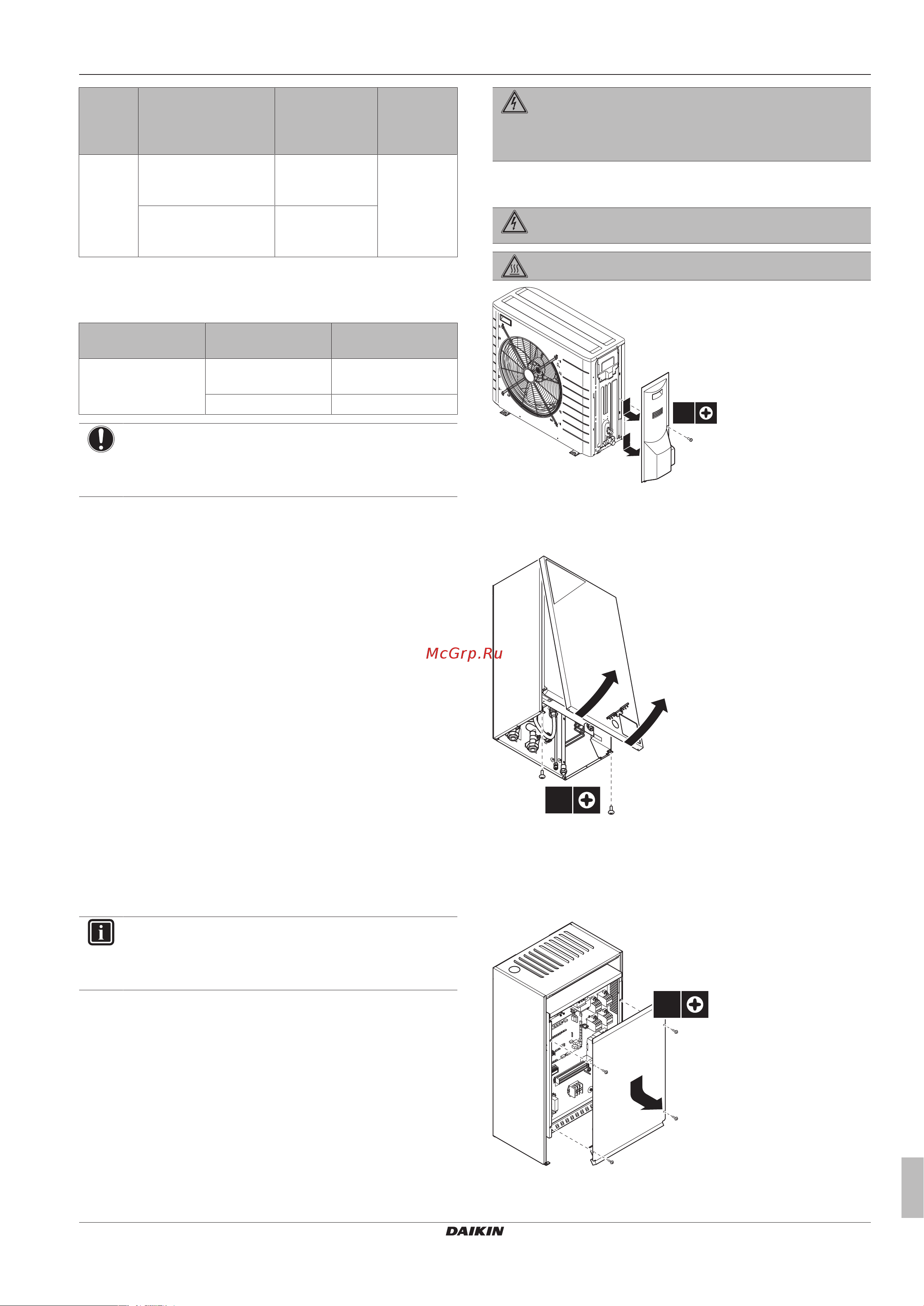

7 Монтаж
Руководство по применению для установщика
35
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
Позиция Описание Провода Максималь
ный
рабочий
ток
26 Реле защиты от
перегрева резервного
нагревателя
2
(b)
Соединение
резервного
нагревателя
3
(a) Минимальное сечение кабеля: 0,75мм
2
; максимальная
длина: 10м.
(b) Минимальное сечение кабеля: 1,50мм
2
; максимальная
длина: 10м.
Резервный
нагреватель
Электропитание Провода
*6W 1× 230В 2+GND + 2
перемычки
3× 400В 4+GND
ПРИМЕЧАНИЕ
Дополнительные технические характеристики
различных соединений указаны внутри резервного
нагревателя.
7 Монтаж
7.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного агрегата.
2 Монтаж внутреннего агрегата.
3 Монтаж резервного нагревателя (если применимо).
4 Подсоединение трубопровода хладагента.
5 Проверка трубопровода хладагента.
6 Заправка хладагента.
7 Подсоединение трубопровода воды.
8 Подсоединение электропроводки.
9 Завершение наружного монтажа.
10 Завершение монтажа в помещении.
11 Завершение монтажа резервного нагревателя (если
применимо).
ИНФОРМАЦИЯ
В зависимости от блоков и (или) условий их установки
бывает, что прокладку электропроводки необходимо
выполнить до заправки системы хладагентом.
7.2 Открытие агрегата
7.2.1 Открытие блоков
В определенные моменты времени требуется открыть блок.
Пример:
▪ Подсоединяя трубопроводы хладагента
▪ При подсоединении электропроводки
▪ При выполнении технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
НЕ оставляйте блок без присмотра со снятой
сервисной панелью.
7.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
1
2
2
7.2.3 Чтобы открыть внутренний агрегат
1 Отвинтите и выньте 2винта, крепящие переднюю панель.
2×
2 Наклоните переднюю панель к себе и снимите ее.
7.2.4 Чтобы открыть крышку
распределительной коробки
внутреннего агрегата
4×
