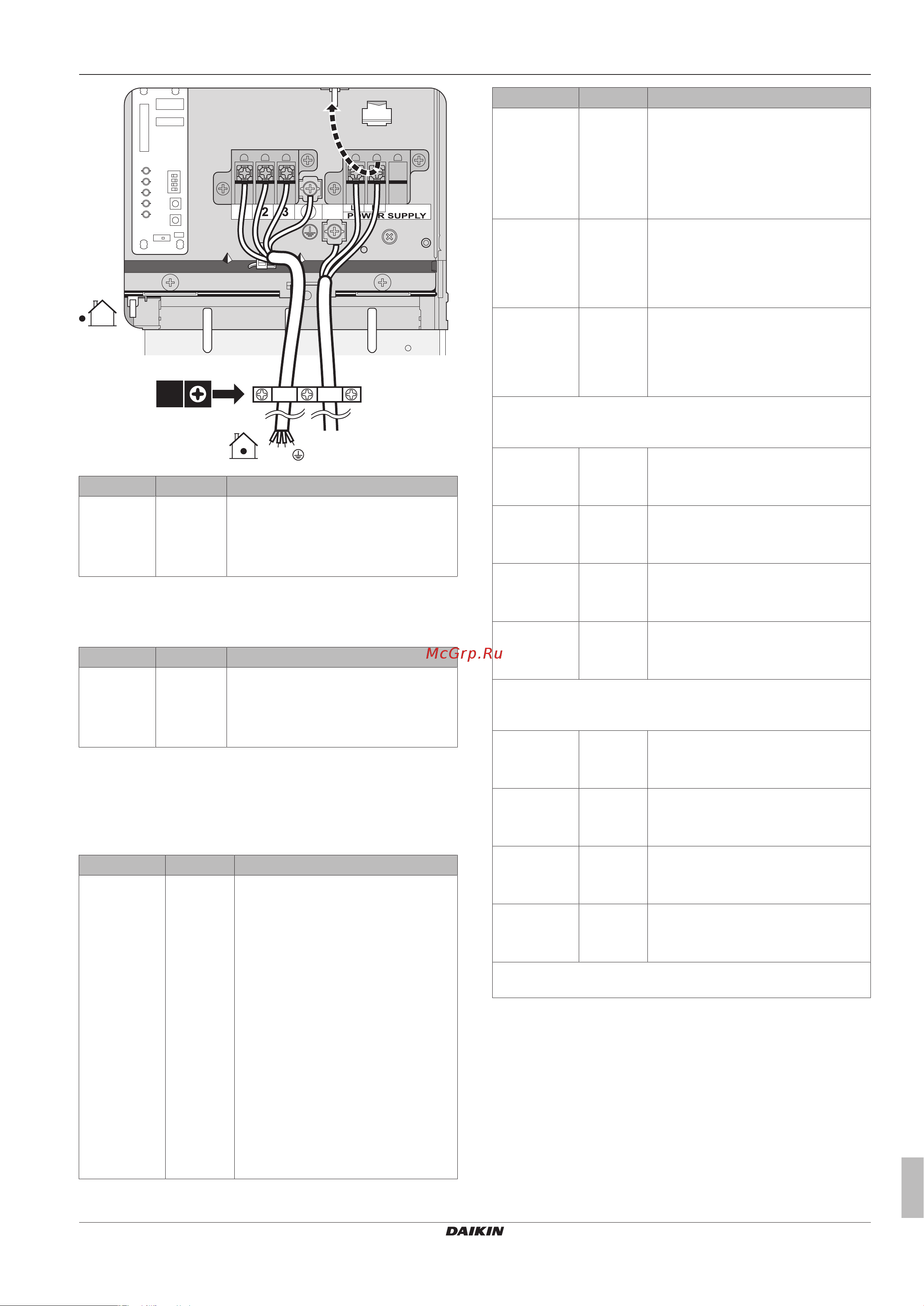

8 Конфигурирование
Руководство по применению для установщика
79
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
3×
1 2 3
# Код Описание
Отсутствует [E‑08] Функция энергосбережения для
наружного агрегата:
▪ 0: отключено
▪ 1 (по умолчанию): Включено
В случае ERHQ011~016BAV3 , ERHQ011~016BAW1 ,
ERLQ011~016CAV3 и ERLQ011~016CAW1
НЕ меняйте заданную по умолчанию настройку.
# Код Описание
Отсутствует [E-08] Функция энергосбережения для
наружного агрегата:
▪ 0 (по умолчанию): Выключено
▪ 1: включено
Управление потреблением энергии
Применяется только для EHBH04+08. Подробное описание этой
функции приведено в разделе "5 Руководство по
применению"на стр.13.
Упр.потребл.энергии
# Код Описание
[A.6.3.1] [4-08] Режим:
▪ 0 (Нет ограничений) (по
умолчанию): Выключено.
▪ 1 (Непрерывный): Включено:
Можно установить значение
ограничения мощности (в A или
кВт), до которого потребление
энергии системой будет
ограничиваться на протяжении
всего времени.
▪ 2 (Цифровые входы): Включено:
Можно установить четыре
различных значения ограничения
мощности (в A или кВт), до
которых потребление энергии
системой будет ограничиваться,
когда запрашивается
соответствующий цифровой вход.
# Код Описание
[A.6.3.2] [4-09] Тип:
▪ 0 (Ток): Значения ограничения
установлены в А.
▪ 1 (Мощность) (по умолчанию):
Значения ограничения
установлены в кВт.
[A.6.3.3] [5-05] Значение: Применяются только в
режиме ограничения мощности в
течение всего времени.
0A~50A, шаг: 1A (по умолчанию:
50A)
[A.6.3.4] [5-09] Значение: Применяются только в
режиме ограничения мощности в
течение всего времени.
0кВт~20кВт, шаг: 0,5 кВт (по
умолчанию: 20кВт)
Ограничения амп.для DI: Применяется только в случае режима
ограничения мощности на основе цифровых входов и на
основе значений тока.
[A.6.3.5.1] [5-05] Лимит DI1
0A~50A, шаг: 1A (по умолчанию:
50A)
[A.6.3.5.2] [5-06] Лимит DI2
0A~50A, шаг: 1A (по умолчанию:
50A)
[A.6.3.5.3] [5-07] Лимит DI3
0A~50A, шаг: 1A (по умолчанию:
50A)
[A.6.3.5.4] [5-08] Лимит DI4
0A~50A, шаг: 1A (по умолчанию:
50A)
Ограничения кВт для DI: Применяется только в случае режима
ограничения мощности на основе цифровых входов и на
основе значений мощности.
[A.6.3.6.1] [5-09] Лимит DI1
0кВт~20кВт, шаг: 0,5кВт (по
умолчанию: 20кВт)
[A.6.3.6.2] [5-0A] Лимит DI2
0кВт~20кВт, шаг: 0,5кВт (по
умолчанию: 20кВт)
[A.6.3.6.3] [5-0B] Лимит DI3
0кВт~20кВт, шаг: 0,5кВт (по
умолчанию: 20кВт)
[A.6.3.6.4] [5-0C] Лимит DI4
0кВт~20кВт, шаг: 0,5кВт (по
умолчанию: 20кВт)
Приоритет: Применяется только в случае дополнительного
EKHW.
