3 Информация о блоке
Руководство по применению для установщика
9
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
1
2

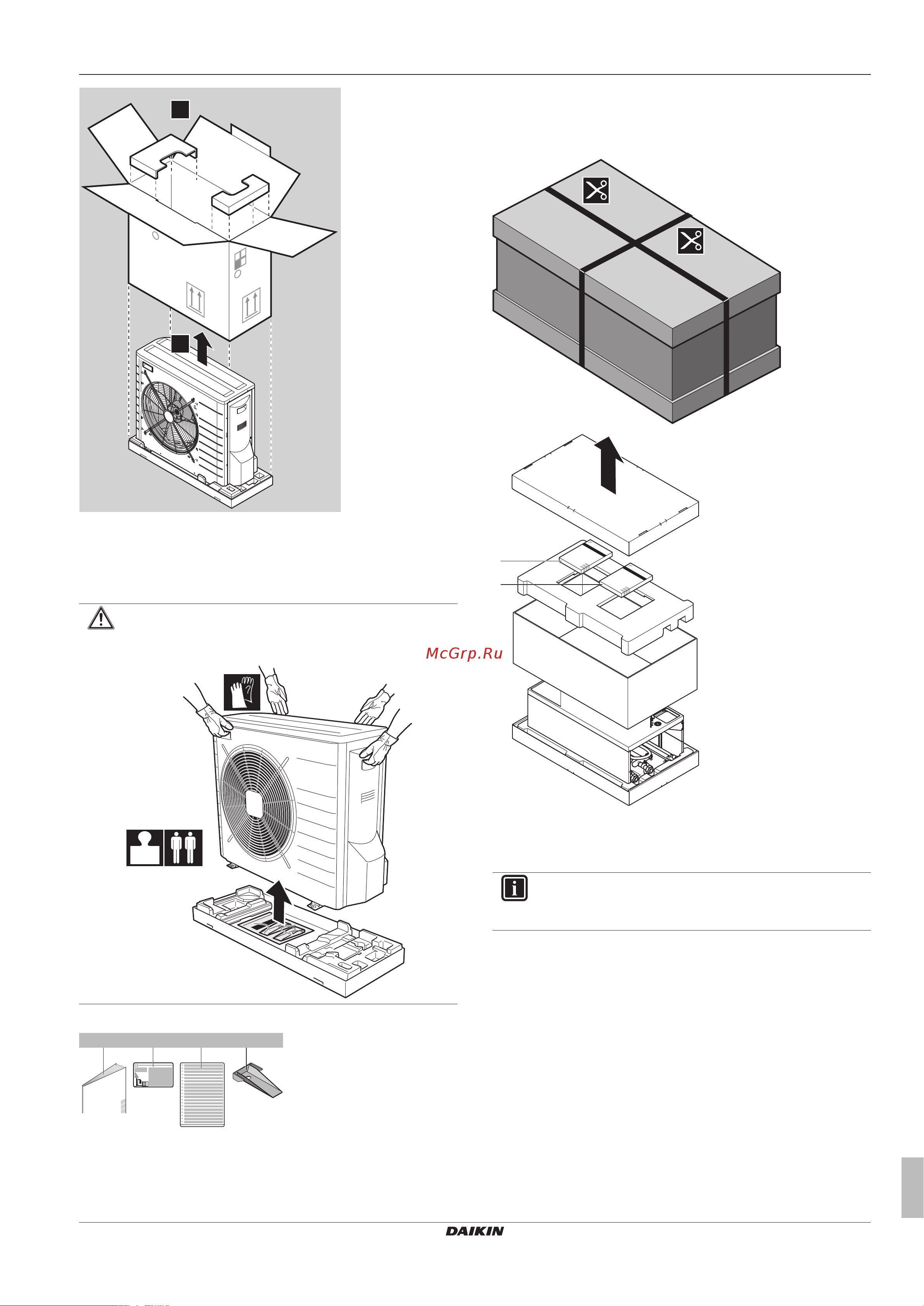

3.2.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат.
ПРЕДОСТЕРЕЖЕНИЕ
С наружным агрегатом следует обращаться только
следующим образом:
57kg
2 Снимите аксессуары внизу упаковки.
a db c
1× 1× 1× 2×
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d Плата для монтажа агрегата
3.3 Внутренний блок
3.3.1 Чтобы распаковать внутренний агрегат
a
a
a Общие правила техники безопасности, руководство по
монтажу внутреннего агрегата, руководство по
эксплуатации и приложение для дополнительного
оборудования
ИНФОРМАЦИЯ
НЕ выбрасывайте верхнюю картонную крышку. На ее
наружной стороне напечатана схема установки.
3.3.2 Снятие аксессуаров с внутреннего
блока
Общие правила техники безопасности, руководство по монтажу
внутреннего агрегата, руководство по эксплуатации и
приложение для дополнительного оборудования находятся в
верхней части блока. Для снятия других аксессуаров следуйте
описанной ниже процедуре.
1 Снимите ленту.
