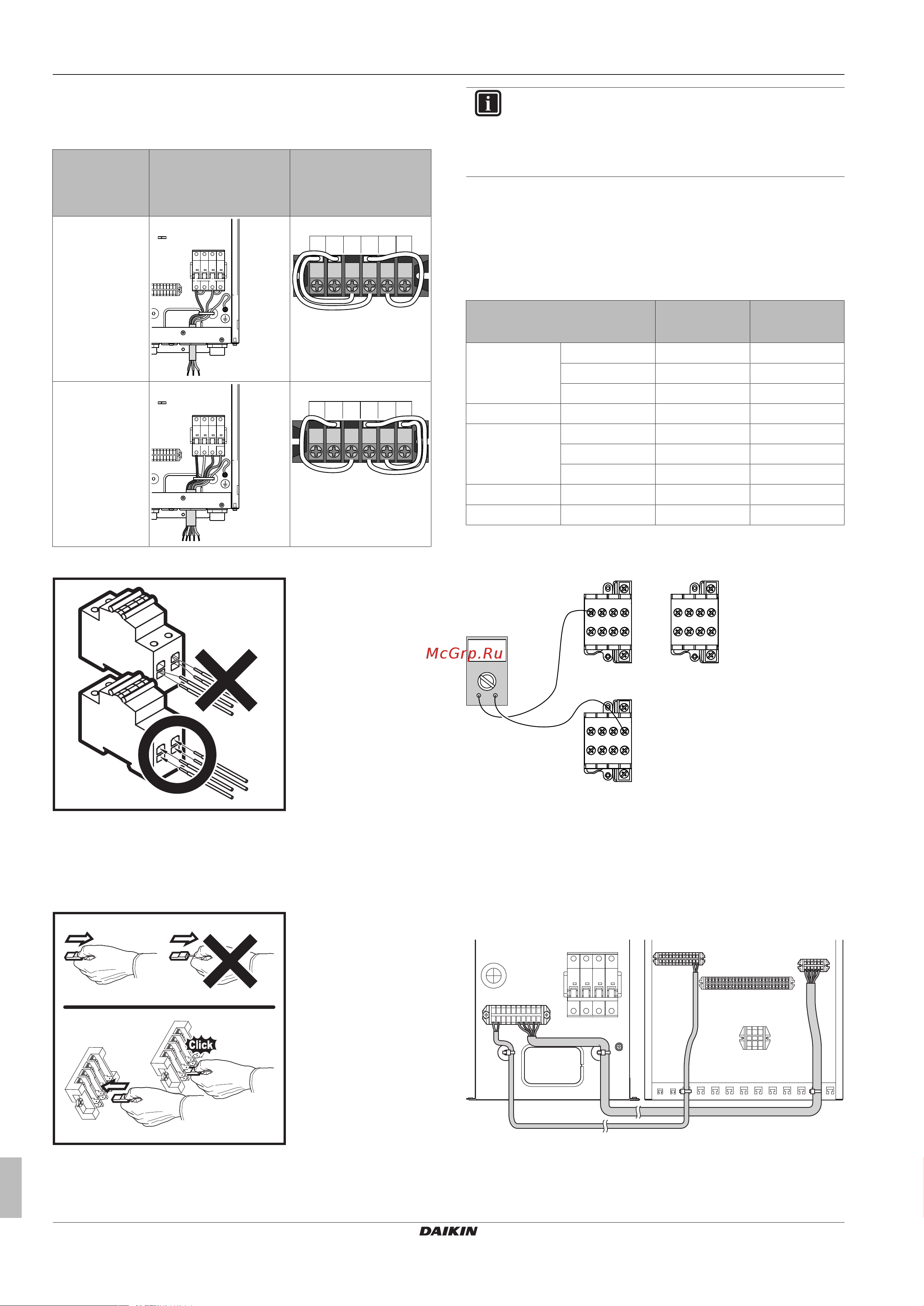

7 Монтаж
Руководство по применению для установщика
54
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
1 Подключите электропитание к резервному нагревателю.
Используется 4‑полюсный предохранитель F1B.
2 При необходимости измените соединение на клемме X14M.
Тип
резервного
нагревателя
Подключение
электропитания к
резервному
нагревателю
Подключение к
контактам питания
3кВт 1~ 230В
(*6W)
6кВт 1~ 230В
(*6W)
LL NN
F1B
1 2 3
4 5 6
X14M
3кВт 3N~
400В (*6W)
6кВт 3N~
400В (*6W)
F1B
L1 L2 L3
1 2 3
4 5 6
X14M
Специальные замечания по поводу предохранителей:
Специальные замечания по поводу контактов:
Как указано в приведенной выше таблице, подключения на
контактах X6M и X7M при конфигурировании резервного
нагревателя необходимо изменить. На приведенном рисунке
показано, как правильно обращаться с контактами.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
Дополнительная информация о типах и порядке
конфигурирования резервных нагревателей приведена
в главе "Конфигурация" руководства по монтажу
внутреннего агрегата.
При подсоединении резервного нагревателя возможна
неисправность проводки. Для выявления неисправности
проводки настоятельно рекомендуется измерить значение
сопротивления элементов нагревателя. В зависимости от
различных типов резервных нагревателей следует измерить
следующие значения сопротивления. Измерение сопротивления
ОБЯЗАТЕЛЬНО на контакторных зажимах K1M, K2M и K5M.
3/6кВт
1~ 230В
3/6кВт
3N~ 400В
K1M/1 K5M/13 52,9 Ω ∞
K1M/3 105,8 Ω 105,8 Ω
K1M/5 158,7Ω 105,8 Ω
K1M/3 K1M/5 52,9 Ω 105,8 Ω
K2M/1 K5M/13 26,5 Ω ∞
K2M/3 ∞ 52,9 Ω
K2M/5 ∞ 52,9 Ω
K2M/3 K2M/5 52,9 Ω 52,9 Ω
K1M/5 K2M/1 132,3Ω ∞
Пример измерения сопротивления между K1M/1 и K5M/13:
K1M K2MK2M
1 3 5 13
2 4 6 14
K5M
1 3 5 13
2 4 6 14
1 3 5 13
2 4 6 14
Ω
Ω
7.10.19 Соединение резервного нагревателя с
внутренним агрегатом
1 Соедините клеммы резервного нагревателя X15M/1+2 с
клеммами внутреннего агрегата X5M/11+12.
2 Соедините клеммы резервного нагревателя
X15M/6+7+8+9+10 с клеммами внутреннего агрегата
X3M/1+2+3+4+5.
X1M
X3M
1 3452
1 9876 10
1112
2
X2M
X5M
X15M
F1B
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
