14 Технические данные
Руководство по применению для установщика
107
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07

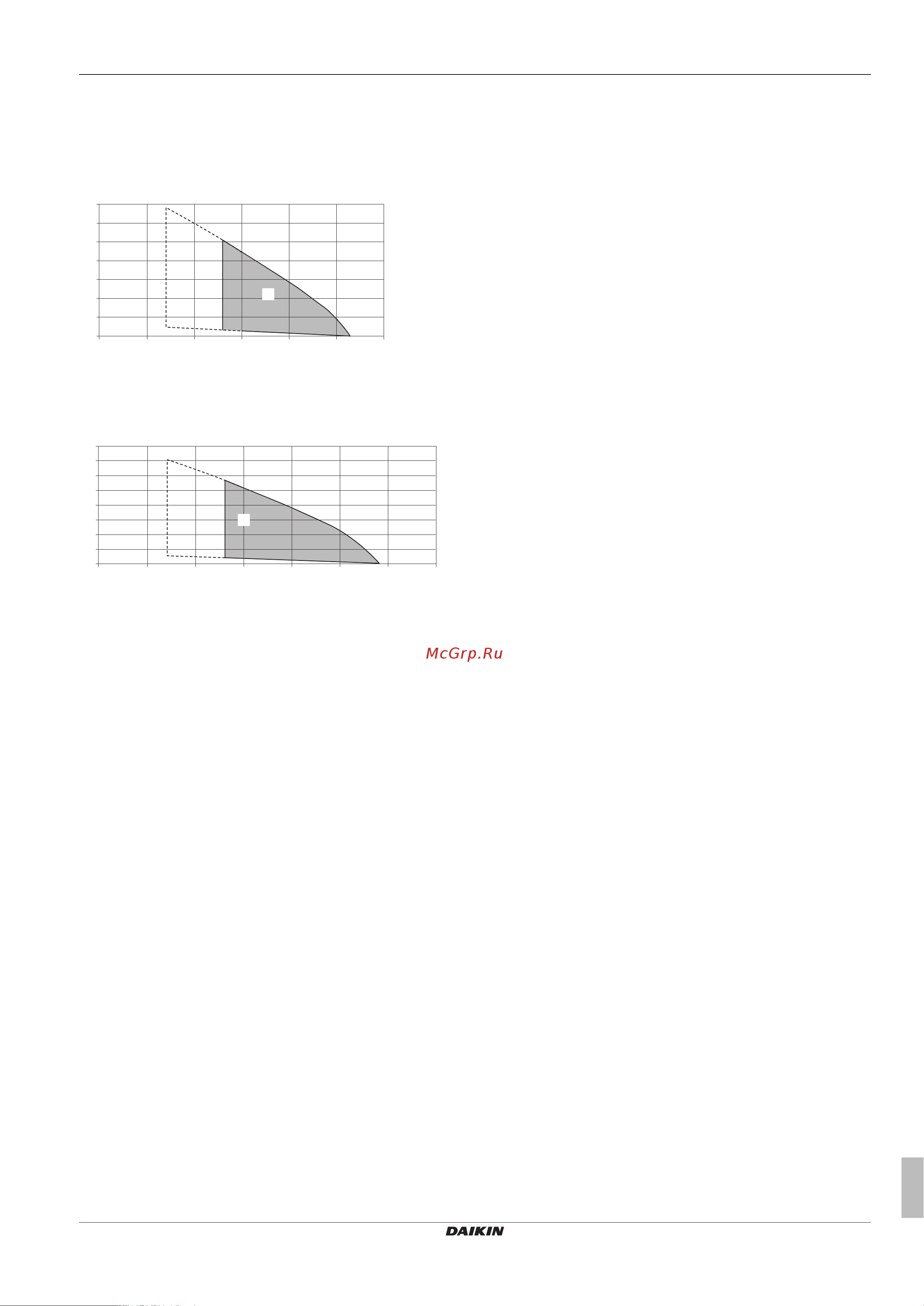

14.6 Кривая ESP: Внутренний агрегат
Внимание! Ошибка расхода возникает, когда не достигается
минимальный расход воды.
EHBH/X04=EHBH/X04
70
60
50
40
30
20
10
0
0 5 10 15 20 25 30
A (kPa)
B (l/min)
C
4D090624-1A
EHBH/X08=EHBH/X08
70
80
60
50
40
30
20
10
0
0 5 10 15 20 25 30
35
A (kPa)
B (l/min)
C
4D090624-1A
A Внешнее статическое давление
B Расход воды
C Рабочая область
Рабочая зона расширяется в сторону меньших значений
расхода только в том случае, когда блок работает только с
тепловым насосом. (Не при запуске, не работа резервного
нагревателя, не операция размораживания.)
ESP=внешнее статическое давление [кПа] в контуре нагрева/
охлаждения помещения.
Расход=расход воды в контуре нагрева/охлаждения помещения
блока.
Примечания:
▪ Выбор значения расхода вне рабочей области может
привести к повреждению или сбою блока. См. также
минимальный и максимальный расход воды в технических
характеристиках.
▪ Качество воды ДОЛЖНО соответствовать директиве ЕС
EC98/83EC.
