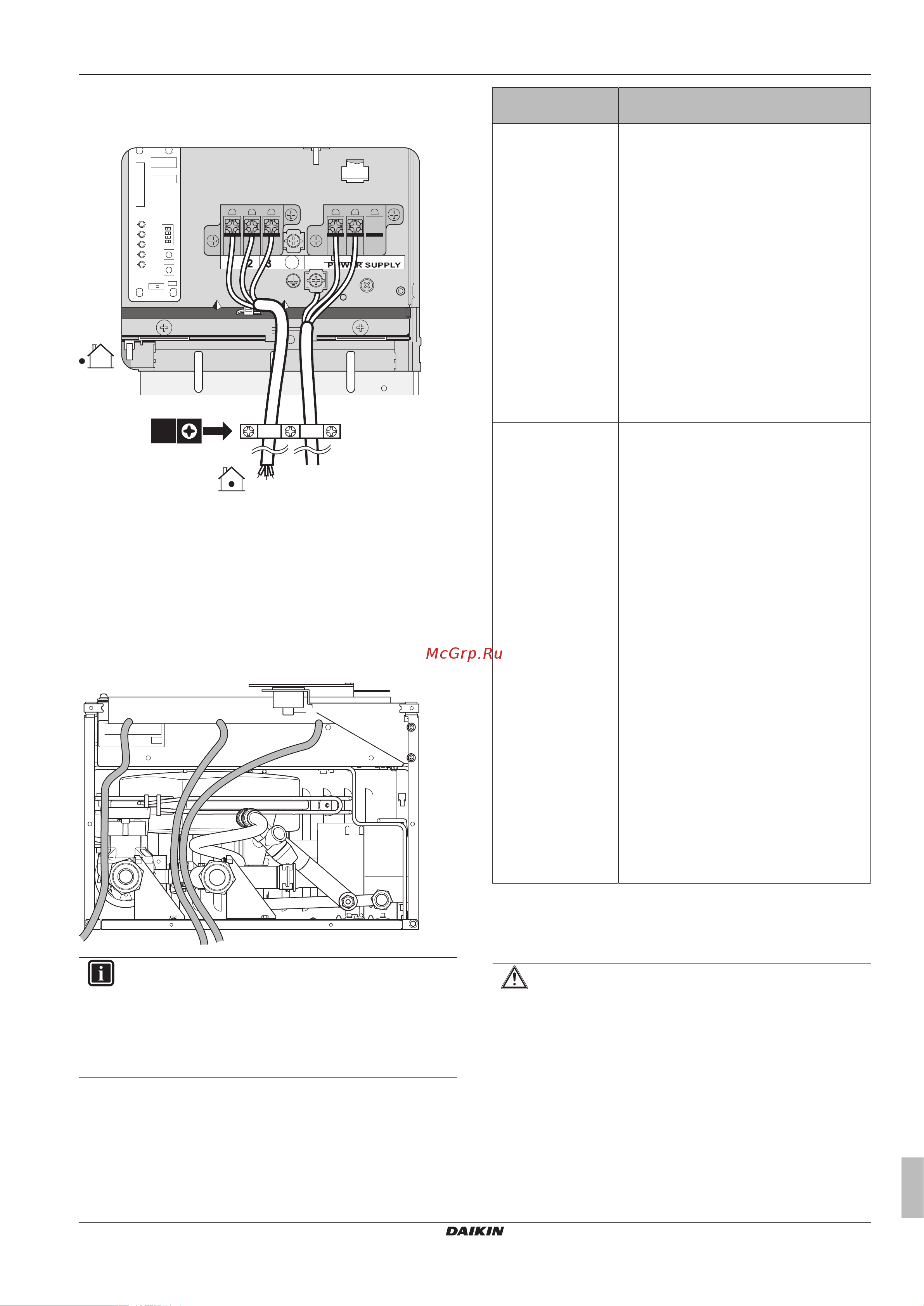

7 Монтаж
Руководство по применению для установщика
49
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
4 Откройте зажим проводов.
5 Подключите соединительный кабель к электропитанию
следующим образом:
3×
1 2 3
6 Установите крышку распределительной коробки.
7.10.6 Подключение электропроводки к
внутреннему блоку
1 Чтобы открыть внутренний агрегат, см. "7.2.3 Чтобы
открыть внутренний агрегат"на стр.35.
2 Проводка должна входить в блок снизу.
3 Проводка внутри блока должна быть выполнена
следующим образом:
a bca bc
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя
▪ Термистор резервуара горячей воды
бытового потребления
(дополнительное оборудование)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
▪ Электропитание нагревателя для
предотвращения появления легионелл
(на внутренний агрегат)
▪ Электропитание нагревателя для
предотвращения появления легионелл
и защита от перегрева (от внутреннего
агрегата)
▪ Питание нагревателя поддона
(дополнительно)
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ 3-ходовой клапан
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Управление нагревом помещения
4 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей в целях устранения натяжения и обеспечьте
ОТСУТСТВИЕ контакта кабеля с трубами и острыми
краями.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
7.10.7 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
В случае установки обычного источника электропитания
