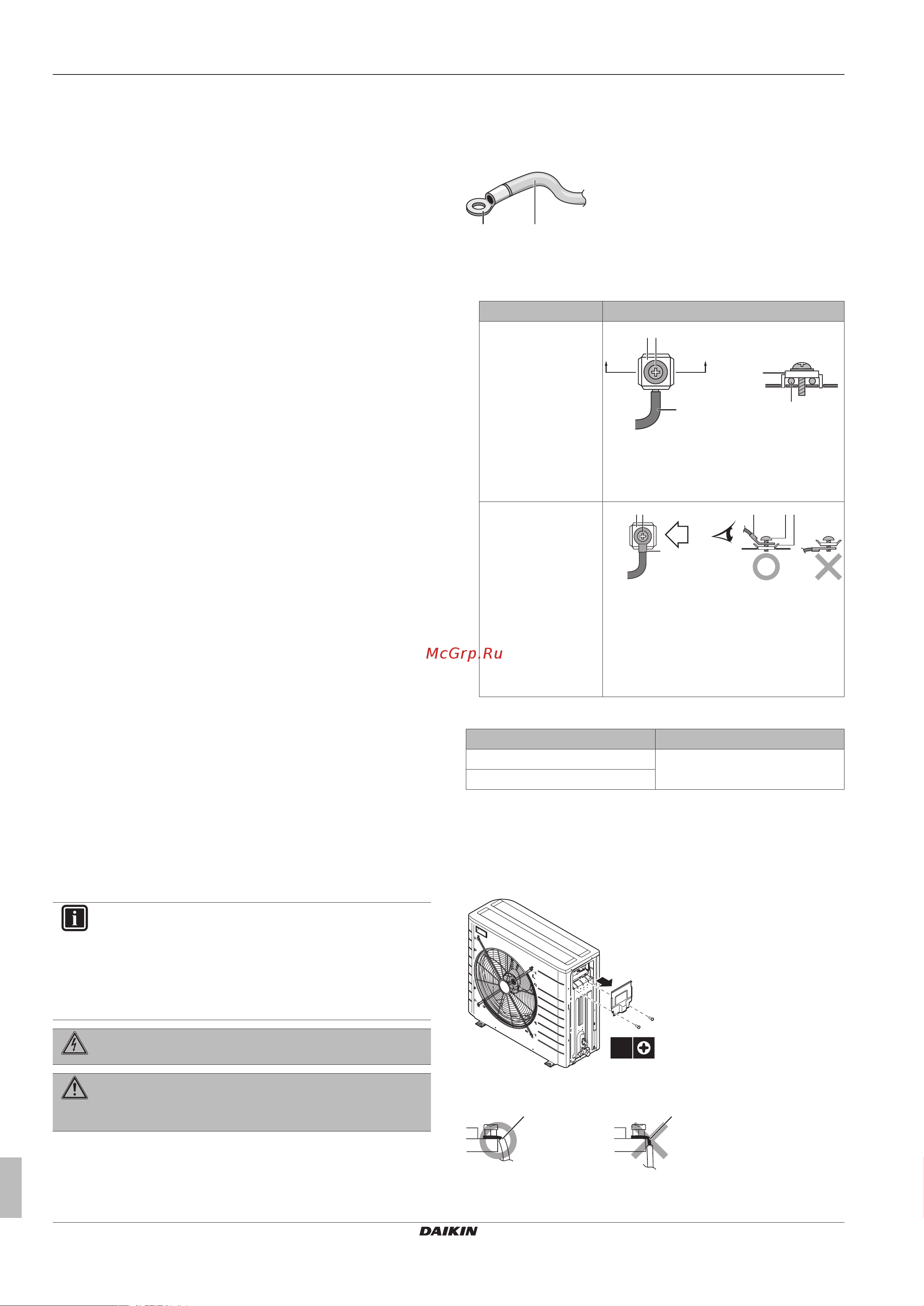

7 Монтаж
Руководство по применению для установщика
48
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
7.10 Подключение электропроводки
7.10.1 Подсоединение электропроводки
Подготовка к подсоединению электропроводки
Убедитесь в том, что:
▪ Трубопровод хладагента подсоединен и проверен
▪ Трубопровод воды подсоединен
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Контроль соответствия системы электропитания
электрическим характеристикам теплового насоса.
2 Подсоединение электропроводки к наружному агрегату.
3 Подсоединение электропроводки к внутреннему агрегату.
4 Подсоединение основного источника питания.
5 Подсоединение интерфейса пользователя.
6 Подсоединение запорных клапанов.
7 Подсоединение электрических счетчиков.
8 Подсоединение насоса горячей воды бытового
потребления.
9 Подсоединение выхода аварийного сигнала.
10 Подключение линии включения-отключения обогрева
помещения.
11 Подсоединение кабеля переключения на внешний источник
тепла.
12 Подсоединение цифровых входов для управления
потреблением энергии.
13 Подсоединение предохранительного термостата.
14 Подсоединение резервного нагревателя (если применимо).
7.10.2 Соблюдение электрических
нормативов
Только для внутренних агрегатов
См. раздел "7.10.18 Подсоединение электропитания к
резервному нагревателю"на стр.53.
7.10.3 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
7.10.4 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на конце контакта круглую обжимную клемму.
Положив круглую обжимную клемму на провод до
изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
cb
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
7.10.5 Подключение электропроводки к
наружному блоку
1 Открутите 2 винта крышки распределительной коробки.
2 Снимите крышку распределительной коробки.
2×
1
2
3 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
