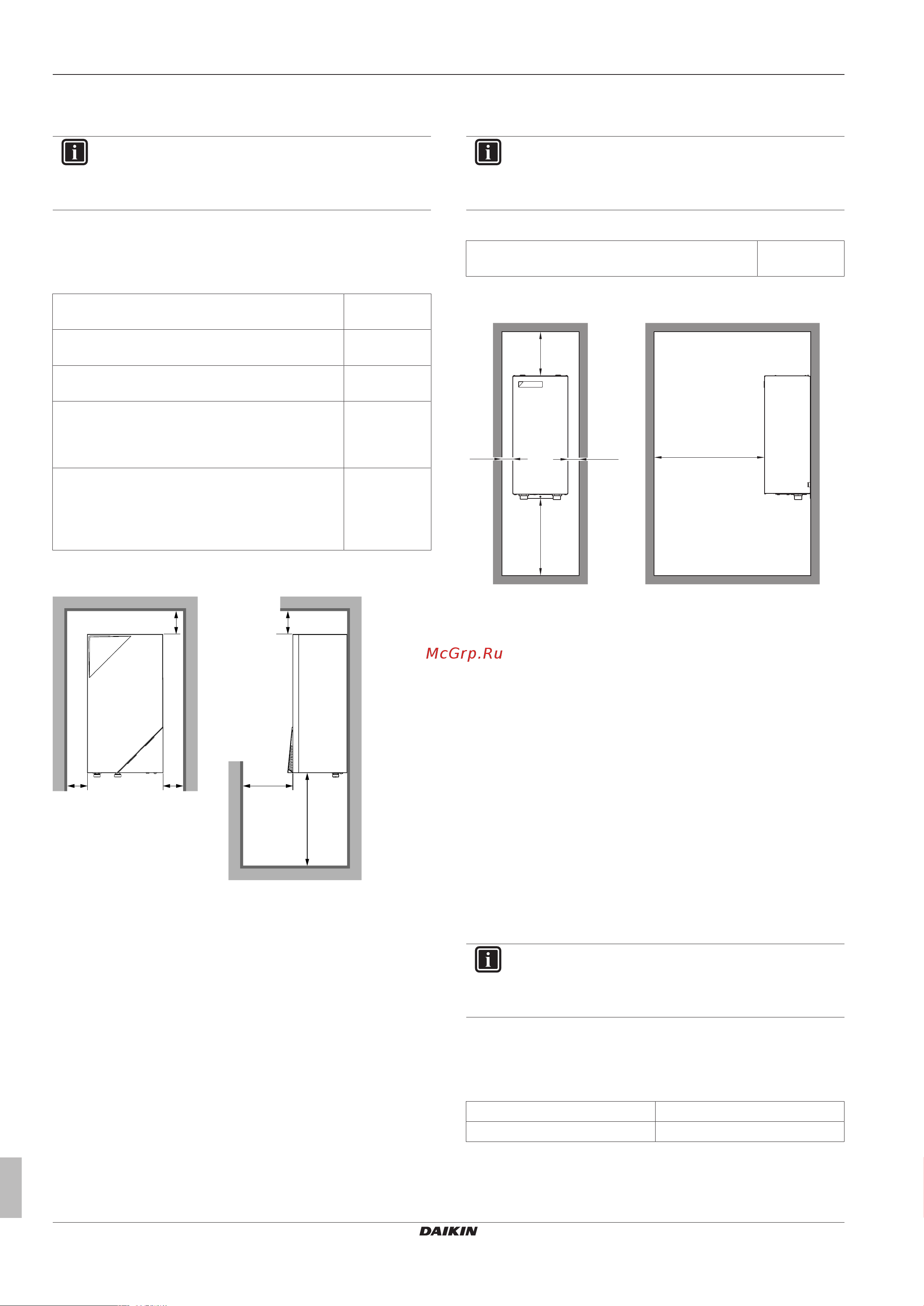

6 Подготовка
Руководство по применению для установщика
28
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
6.2.3 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
▪ Внутренний агрегат рассчитан только на установку внутри
помещения и на эксплуатацию при окружающей температуре
5~35°C.
▪ Помните правила измерений:
Максимальная длина трубопровода хладагента
между внутренним и наружным агрегатами
30м
Минимальная длина трубопровода хладагента
между внутренним и наружным агрегатами
3м
Максимальный перепад высот между
внутренним и наружным агрегатами
20м
Максимально допустимое расстояние между 3-
ходовым клапаном и внутренним агрегатом
(только для установок с резервуаром горячей
воды бытового потребления).
3м
Максимально допустимое расстояние между
резервуаром горячей воды бытового
потребления и внутренним агрегатом (только
для установок с резервуаром горячей воды
бытового потребления).
10м
▪ Помните следующие правила организации пространства при
установке:
≥1150
200
200
10 10 500
(mm)
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте мест, где в атмосфере могут присутствовать
мелкие частицы или пары минерального масла. Избегайте
мест, где могут разрушиться и отвалиться пластмассовые
детали, что может привести к протечкам воды.
▪ Акустически уязвимые зоны (например, рядом со спальней),
где может мешать шум при работе.
▪ В местах с высокой влажностью (макс. RH=85%), например, в
ванной.
▪ В местах, где возможно замерзание. Окружающая
температура внутреннего агрегата должна быть >5°C.
6.2.4 Требования к месту установки
резервного нагревателя
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
▪ Помните правила измерений:
Максимальное расстояние между резервным
нагревателем и внутренним агрегатом
10м
▪ Помните следующие правила организации пространства при
установке:
>50 >50
>200
>500
>350
▪ Резервный нагреватель предназначен только для настенного
монтажа в помещении. Монтаж допускается только на
плоском вертикальном участке пожаробезопасной стены.
▪ Резервный нагреватель предназначен для работы при
окружающей температуре 5~30°C.
Резервный нагреватель НЕЛЬЗЯ устанавливать в
перечисленных ниже местах:
▪ Акустически уязвимые зоны (например, рядом со спальней),
где может мешать шум при работе.
▪ В местах с высокой влажностью (макс. RH=85%), например, в
ванной.
▪ В местах, где возможно замерзание.
6.3 Подготовка трубопровода
хладагента
6.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубопроводов:
Трубопровод жидкости Ø6,4мм (1/4")
Газопровод Ø15,9мм (5/8")
▪ Степень твердости и толщина стенок:
