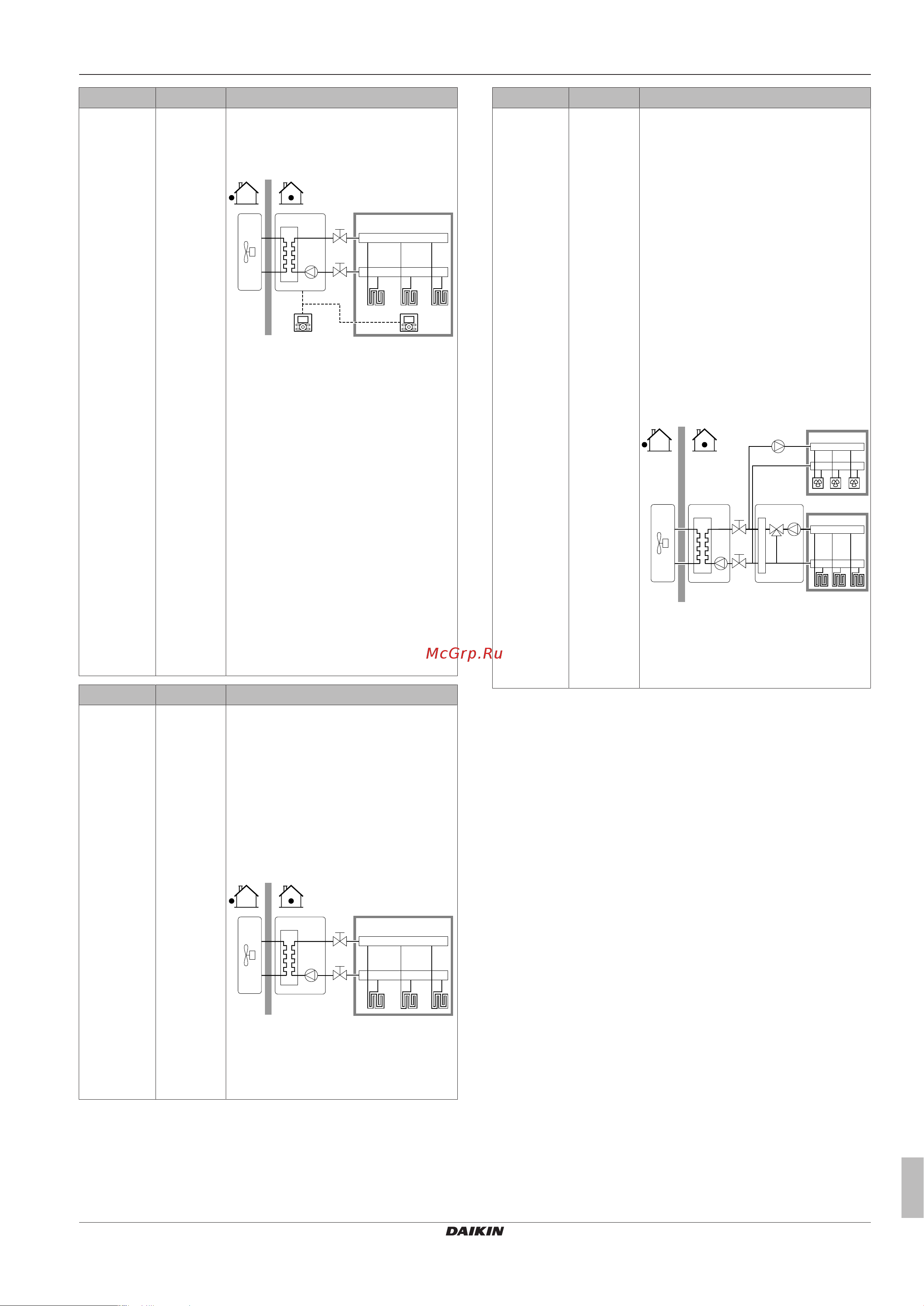

8 Конфигурирование
Руководство по применению для установщика
59
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
# Код Описание
[A.2.1.B] Отсутствуе
т
Только в случае установки
2интерфейсов пользователя (1
установлен в помещении, 1
установлен во внутреннем агрегате):
a
b
▪ a: в агрегате
▪ b: в помещении в качестве
комнатного термостата
Полож.контроллера:
▪ В агрегате: другой интерфейс
пользователя автоматически
устанавливается на В помещении и,
если выбрано управление
комнатным терморегулятором,
работает как комнатный термостат.
▪ В помещении (по умолчанию):
другой интерфейс пользователя
автоматически устанавливается на
В агрегате и, если выбрано
управление комнатным
терморегулятором, работают как
комнатный термостат.
# Код Описание
[A.2.1.8] [7-02] Система может подавать воду на
выходе в 2 зоны температуры воды.
Во время конфигурирования должен
быть установлен номер зоны воды.
Число зон LWT:
▪ 0 (1 зона LWT) (по умолчанию):
только 1 зона температуры воды на
выходе. Эта зона называется
основной зоной температуры воды
на выходе.
a
▪ a: Основная зона температуры воды
на выходе
продолжение >>
# Код Описание
[A.2.1.8] [7-02] << продолжение
▪ 1 (2 зоны LWT): 2 зоны температуры
воды на выходе. Зона с самой
низкой температурой воды на
выходе (при нагревании)
называется основной
температурной зоной выходящей
воды. Зона с самой высокой
температурой выходящей воды (при
нагревании) называется
дополнительной температурной
зоной выходящей воды. На
практике, основная температурная
зона выходящей воды состоит из
теплоизлучателей с высокой
нагрузкой и станции смешивания
установленной для получения
нужной температуры воды на
выходе.
a
b
▪ a: Дополнительная зона
температуры воды на выходе
▪ b: Основная зона температуры воды
на выходе
