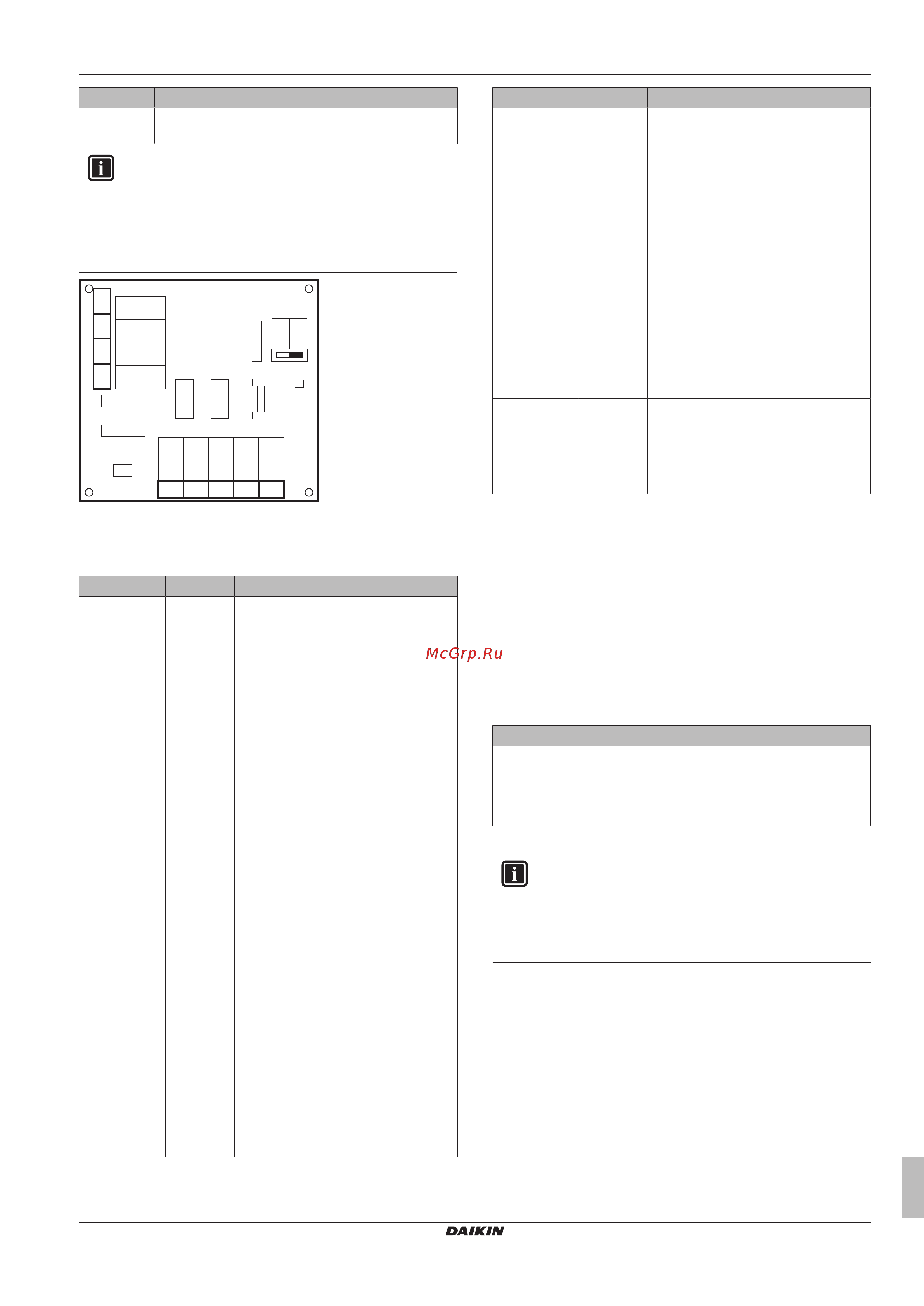

8 Конфигурирование
Руководство по применению для установщика
77
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
# Код Описание
Отсутствуе
т
[F-03] Гистерезис: 2°C~5°C (по умолчанию:
5°C)
ИНФОРМАЦИЯ
В зависимости от настройки [F-04] контакт Y2,
расположенный на печатной плате цифровых входов/
выходов (EKRP1HB), управляет дополнительным
нагревателем поддона. Местоположение контактов
показано на представленном ниже рисунке. Полная
электропроводка показана на электрической схеме.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
8.3.4 Системные установки
Приоритеты
# Код Описание
Отсутствует [5-02] Приоритет обогрева помещения.
Определяет, подготовлена ли
горячая вода бытового потребления
только с помощью нагревателя для
предотвращения появления
легионелл, когда приоритет
температуры снаружи ниже
приоритета температуры нагрева
помещения. Эту функцию
рекомендуется включать, чтобы
уменьшить время нагрева
резервуара и гарантировать
комфорт при использовании горячей
воды бытового потребления.
▪ 0: отключено
▪ 1:включено
[5-01] Равновесная температура и
[5-03] приоритетная температура
нагрева помещения относятся к
резервному нагревателю. Поэтому
следует задать значение [5-03]
равным или на несколько градусов
превышающим значение [5-01].
Отсутствует [5-03] Температура приоритета обогрева
помещения.
Определяет температуру снаружи,
ниже которой горячая вода бытового
потребления будет нагреваться
только нагревателем для
предотвращения появления
легионелл.
Диапазон: –15°C~35°C (по
умолчанию: 0°C).
# Код Описание
Отсутствует [5-04] Коррекция заданной температуры
воды бытового потребления:
коррекция заданной температуры
воды бытового потребления,
осуществляется при низкой
наружной температуре, когда
действует приоритет обогрева
помещения. Корректировка
(повышение температуры) обеспечит
сохранение общей теплоемкости
воды в резервуаре примерно на том
же уровне за счет компенсации
остывания нижнего слоя воды в
резервуаре (из-за неработающего
змеевика теплообменника) более
теплым верхним слоем.
Диапазон: 0°C~20°C (по умолчанию:
10°C).
Отсутствует [C-00] При установке комплекта солнечных
панелей, какой установить приоритет
для нагрева резервуара?
▪ 0: Комплект солнечных панелей
▪ 1: Тепловой насос
Автоматический перезапуск
Когда после аварийного отключения электропитания его подача
возобновляется, функция автоматического перезапуска
повторно применяет те настройки, которые были сделаны на
пульте дистанционного управления на момент отключения.
Поэтому рекомендуется всегда включать эту функцию.
Если энергосберегающий источник электропитания прерывает
подачу электроэнергии, то функция автоматического
перезапуска должна оставаться все время включенной.
Непрерывное управление внутренним агрегатом гарантируется
независимо от состояния энергосберегающего источника
электропитания путем подключения внутреннего агрегата к
обычному источнику электропитания.
# Код Описание
[A.6.1] [3‑00] Допускается автоматический
перезапуск блока?
▪ 0: Нет
▪ 1 (по умолчанию): Да
Источник электропитания по льготному тарифу
ИНФОРМАЦИЯ
Контакт источника электропитания по льготному
тарифу подсоединяется к тем же клеммам (X5M/3+4),
что и предохранительный термостат. Система
содержать ИЛИ источник электропитания по льготному
тарифу, ИЛИ предохранительный термостат.
