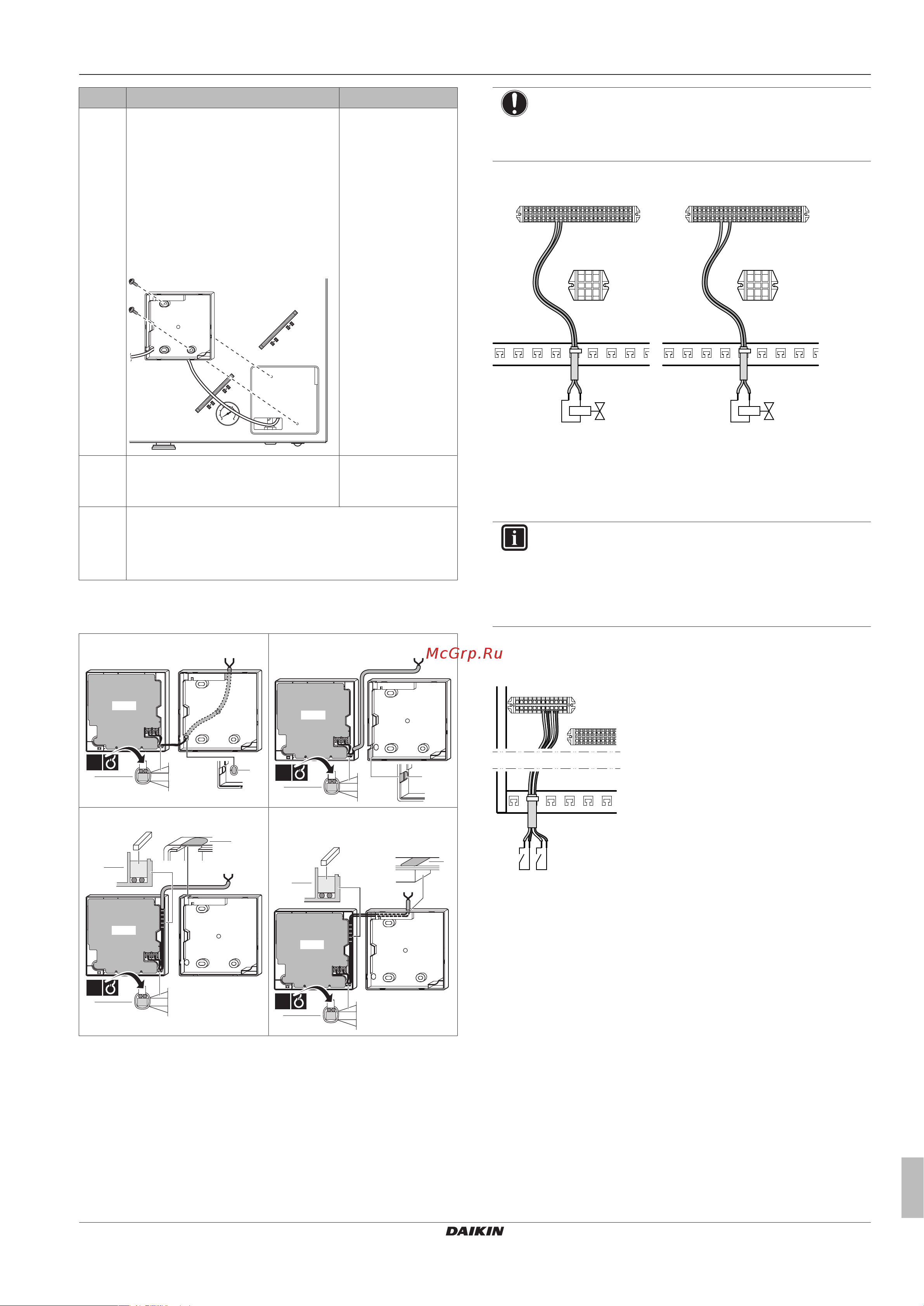

7 Монтаж
Руководство по применению для установщика
51
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
# На внутреннем агрегате В помещении
3 Используйте 2 винта из пакета с
принадлежностями, чтобы
прикрепить настенную панель
интерфейса пользователя к
листовому металлу блока.
Будьте внимательны, чтобы НЕ
деформировать форму задней
стороны интерфейса пользователя
из-за перезатяжки крепежных
винтов.
Прикрепите
настенную панель
интерфейса
пользователя к
стене.
4 Подсоедините, как показано на
рис. 4A.
Подсоедините, как
показано на рис.
4A, 4B, 4C или 4D.
5 Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a) Основной интерфейс пользователя требуется для
работы, но должен заказываться отдельно
(обязательная опция).
4A Подсоединение сзади
b
a
PCB
1×
4B Подсоединение слева
a
PCB
b
1×
4C Подсоединение сверху
a
b
PCB
b
1×
4D Подсоединение сверху по
центру
a
PCB
b
b
1×
a С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
b С помощью фиксатора проводки и зажима закрепите
проводку на передней части корпуса.
7.10.9 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подсоединяется по-
разному.
X1M
X2M
5 6 7
M2S
X1M
X2M
5 6 7
M2S
NO NC
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
7.10.10 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод НЕОБХОДИМО подсоединять к
контактам X5M/7 и X5M/9; отрицательный — к
контактам X5M/8 и X5M/10.
1 Подсоедините кабель электрических счетчиков к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X5M
78 910
S2S S3S
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
7.10.11 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
