8 Конфигурирование
Руководство по применению для установщика
81
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
# Код Описание
Отсутствует [9‑0D] Ограничение скорости насоса
▪ 0: Без ограничения.
▪ 1~4: Стандартное ограничение.
Ограничение применяется при
любых условиях. Требуемое
управление разностью температур
и комфорт НЕгарантируются.
▪ 5~8 (по умолчанию: 6): Ограничение
при отсутствии приводов.
Ограничение скорости насоса
применяется, когда отсутствует
выход нагрева. При наличии выхода
нагрева скорость насоса
определяется только разностью
температур в соответствии с
требуемой производительностью.
Для этого диапазона ограничения
возможна разность температур и
гарантируется комфорт.
Максимальные значения зависят от типа блока:
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
a Внешнее статическое давление
b Расход воды
Содержание
- Daikin altherma низкотемпературный 1
- Ehbh04 08cbv 1
- Erlq004 006 008ca 1
- Применению для 1
- Раздельный 1
- Руководство по 1
- Установщика 1
- Информация о блоке 8 2
- Информация о документации 7 2
- Информация об агрегатах и дополнительном оборудовании 10 2
- Монтаж 35 2
- Общая техника безопасности 4 2
- Подготовка 26 2
- Руководство по применению 13 2
- Руководство по применению для установщика 2
- Содержание 2
- Возможные неисправности и способы их 3
- Конфигурирование 55 3
- Передача потребителю 89 3
- Пусконаладка 85 3
- Содержание 3
- Техническое и иное обслуживание 90 3
- Устранения 91 3
- Глоссарий 108 4
- Для установщика 4
- Значение предупреждений и символов 4
- Информация о документации 4
- Общая техника безопасности 4
- Общие требования 4
- Таблица местных настроек 109 4
- Технические данные 99 4
- Утилизация 97 4
- Место установки 5
- Общая техника безопасности 5
- Хладагент 5
- Вода 6
- Общая техника безопасности 6
- Солевой раствор 6
- Электрическая система 6
- Информация о документации 7
- Информация о настоящем документе 7
- Информация о блоке 8
- Наружный агрегат 8
- Обзор информация о блоке 8
- Общий обзор руководства по применению для установщика 8
- Чтобы распаковать наружный агрегат 8
- Внутренний блок 9
- Для снятия аксессуаров с наружного агрегата 9
- Информация о блоке 9
- Снятие аксессуаров с внутреннего блока 9
- Чтобы распаковать внутренний агрегат 9
- Информация об агрегатах и дополнительном 10
- Информация об агрегатах и дополнительном оборудовании 10
- Обзор информация об агрегатах и дополнительном оборудовании 10
- Оборудовании 10
- Распаковка резервного нагревателя 10
- Резервный нагреватель 10
- Снятие принадлежностей с резервного нагревателя 10
- Возможные опции для наружного агрегата 11
- Идентификационная табличка внутренний блок 11
- Идентификационная табличка наружный блок 11
- Идентификационная табличка резервный нагреватель 11
- Идентификация 11
- Информация об агрегатах и дополнительном 11
- Комбинации агрегатов и дополнительного оборудования 11
- Оборудовании 11
- Возможные опции для внутреннего агрегата 12
- Информация об агрегатах и дополнительном 12
- Оборудовании 12
- Возможные комбинации внутреннего агрегата и наружного агрегата 13
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового потребления 13
- Обзор руководство по применению 13
- Руководство по применению 13
- Настройка системы нагрева помещения 14
- Одно помещение 14
- Подогрев полов или радиаторы беспроводной комнатный термостат 14
- Подогрев полов или радиаторы проводной комнатный термостат 14
- Руководство по применению 14
- Комбинация подогрев полов конвекторы теплового насоса 15
- Конвекторы теплового насоса 15
- Руководство по применению 15
- Несколько помещений одна зона температуры воды на выходе 16
- Подогрев полов или радиаторы несколько внешних термостатов помещения 16
- Подогрев полов или радиаторы термостатные клапаны 16
- Руководство по применению 16
- Комбинация нагрев полов конвекторы теплового насоса несколько помещений 17
- Конвекторы теплового насоса несколько помещений 17
- Несколько помещений две зоны температуры воды на выходе 17
- Руководство по применению 17
- Руководство по применению 18
- A b c e f g h j 19
- Настройка вспомогательного источника тепла для обогрева помещения 19
- Руководство по применению 19
- A b c e d g e f 20
- Выбор объема и нужной температуры для резервуара гвбп 20
- Настройка резервуара горячей воды бытового потребления 20
- Руководство по применению 20
- Схема системы отдельный резервуар гвбп 20
- Комбинация отдельный резервуар гвбп солнечные батареи 21
- Насос гвбп для быстрого нагрева воды 21
- Настройка и конфигурация резервуар гвбп 21
- Руководство по применению 21
- Величина нагрева 22
- Насос гвбп для дезинфекции 22
- Насос гвбп для предварительного нагрева резервуара 22
- Настройка учета энергопотребления 22
- Потребленная энергия 22
- Руководство по применению 22
- F e d g 23
- G f e h 23
- Источник электропитания по льготному тарифу 23
- Обычный источник электропитания 23
- Руководство по применению 23
- E e f e 24
- I h g j 24
- Настройка контроля потребления энергии 24
- Ограничение потребления энергии активированное цифровыми входами 24
- Постоянное ограничение потребления энергии 24
- Руководство по применению 24
- Настройка датчика наружной температуры 25
- Процесс ограничения потребления энергии 25
- Руководство по применению 25
- Как подготовить место установки 26
- Обзор подготовка 26
- Подготовка 26
- Требования к месту установки наружного блока 26
- Дополнительные требования к месту установки наружного блока в холодных погодных условиях 27
- Подготовка 27
- Подготовка 28
- Подготовка трубопровода хладагента 28
- Требования к месту установки внутреннего блока 28
- Требования к месту установки резервного нагревателя 28
- Требования к трубопроводам хладагента 28
- Изоляция трубопровода хладагента 29
- Подготовка 29
- Подготовка трубопроводов воды 29
- Требования к контуру циркуляции воды 29
- C d a b 30
- Подготовка 30
- Формула расчета предварительного давления в расширительном баке 30
- E e a d b f g c 31
- Подготовка 31
- Проверка объема и расхода воды 31
- Изменение предварительного давления в расширительном баке 32
- Информация о подготовке электрической проводки 32
- Подготовка 32
- Подготовка электрической проводки 32
- Проверка объема воды примеры 32
- Информация об энергосберегающем источнике электропитания 33
- Обзор электрических соединений внешних и внутренних приводов 33
- Обзор электрических соединений за исключением внешних приводов 33
- Подготовка 33
- D e 8 10 34
- Подготовка 34
- Монтаж 35
- Обзор монтаж 35
- Открытие агрегата 35
- Открытие блоков 35
- Чтобы открыть внутренний агрегат 35
- Чтобы открыть крышку распределительной коробки внутреннего агрегата 35
- Чтобы открыть наружный агрегат 35
- Меры предосторожности при монтаже наружного блока 36
- Монтаж 36
- Монтаж наружного агрегата 36
- Монтаж наружного блока 36
- Открытие крышки распределительной коробки резервного нагревателя 36
- Открытие резервного нагревателя 36
- Подготовка монтажной конструкции 36
- Монтаж 37
- Установка наружного агрегата 37
- Монтаж 38
- Обустройство дренажа 38
- Меры предосторожности при монтаже внутреннего агрегата 39
- Монтаж 39
- Монтаж внутреннего агрегата 39
- Установка внутреннего агрегата 39
- Чтобы избежать опрокидывания наружного агрегата 39
- Для установки комплекта дренажного поддона 40
- Меры предосторожности при монтаже резервного нагревателя 40
- Монтаж 40
- Монтаж резервного нагревателя 40
- Порядок монтажа резервного нагревателя 40
- Меры предосторожности при подсоединении трубопроводов хладагента 41
- Монтаж 41
- Подсоединение трубопроводов хладагента 41
- Соединение труб трубопровода хладагента 41
- Указания по подсоединению трубопроводов хладагента 41
- A b c d e 42
- Монтаж 42
- Обращение с запорными вентилями 42
- Пайка концов трубок 42
- Применение запорного клапана с сервисным отверстием 42
- Развальцовка конца трубы 42
- Указания по изгибанию труб 42
- Монтаж 43
- Обращение с крышкой сервисного порта 43
- Обращение с крышкой штока 43
- Открытие закрытие запорного вентиля 43
- Подсоединение трубопровода хладагента к наружному блоку 43
- Соединение трубопровода хладагента с внутренним агрегатом 43
- Меры предосторожности при проверке трубопроводов хладагента 44
- Монтаж 44
- Проведение вакуумной сушки 44
- Проверка на утечки 44
- Проверка трубопровода хладагента 44
- Заправка хладагентом 45
- Меры предосторожности при заправке хладагента 45
- Монтаж 45
- Определение объема дополнительного хладагента 45
- Расчёт объема полной перезаправки 45
- Для соединения трубопроводов воды 46
- Дозаправка хладагентом 46
- Меры предосторожности при подсоединении трубопровода воды 46
- Монтаж 46
- Наклейка этикетки с информацией о фторированных газах способствующих созданию парникового эффекта 46
- Подсоединение трубопровода воды 46
- Соединение трубопроводов воды 46
- Для изоляции трубопровода воды 47
- Заполнение контура циркуляции воды 47
- Заполнение резервуара горячей воды бытового потребления 47
- Монтаж 47
- Подсоединение трубопровода воды к резервному нагревателю 47
- Меры предосторожности при подключении электропроводки 48
- Монтаж 48
- Подключение электропроводки 48
- Подключение электропроводки к наружному блоку 48
- Подсоединение электропроводки 48
- Рекомендации относительно подсоединения электропроводки 48
- Соблюдение электрических нормативов 48
- A b c a b c 49
- Монтаж 49
- Подключение основного источника питания 49
- Подключение электропроводки к внутреннему блоку 49
- Монтаж 50
- Подключение интерфейса пользователя 50
- Бытового потребления 51
- Монтаж 51
- Подключение насоса горячей воды 51
- Подключение электрических счетчиков 51
- Подсоединение запорного клапана 51
- Внешний источник тепла 52
- Монтаж 52
- Нагрева помещения 52
- Подключение выхода вкл выкл 52
- Подключение переключения на 52
- Подключение подачи аварийного 52
- Подключение цифровых вводов 52
- Подсоединение предохранительного 52
- Потребления энергии 52
- Сигнала 52
- Термостата размыкающий контакт 52
- Монтаж 53
- Подключение электропроводки к 53
- Подсоединение электропитания к 53
- Резервному нагревателю 53
- K1m k2m k2m 54
- Внутренним агрегатом 54
- Монтаж 54
- Соединение резервного нагревателя с 54
- Завершение монтажа внутреннего агрегата 55
- Завершение монтажа наружного агрегата 55
- Завершение монтажа наружного блока 55
- Завершение монтажа резервного нагревателя 55
- Закрытие наружного блока 55
- Закрытие резервного нагревателя 55
- Конфигурирование 55
- Крепление крышки интерфейса пользователя к внутреннему агрегату 55
- Обзор конфигурирование 55
- Чтобы закрыть внутренний агрегат 55
- 00 04 08 0c 56
- 01 05 09 0d 56
- 03 07 0b 0f 56
- 06 0a 0e 56
- Для доступа к наиболее часто используемым командам 56
- Конфигурирование 56
- Настройки обзора 56
- Подключить кабель пк к коммутационной стойке 56
- 00 04 08 0c 57
- 01 05 09 0d 57
- 03 07 0b 0f 57
- 06 0a 0e 57
- U5 автоадрес 57
- Быстрый мастер установите план системы после первого включения питания 57
- Конфигурирование 57
- Копирование установок системы с первого на второй пользовательский интерфейс 57
- Копирование языковых установок с первого на второй пользовательский интерфейс 57
- Отмена ok 57
- Отправ данные 57
- 2013 янв вт 58
- Ok отмена 58
- Базовая конфигурация 58
- Быстрый мастер стандартный 58
- Быстрый мастер язык время и дата 58
- Конфигурирование 58
- Конфигурирование 59
- Быстрый мастер опции 60
- Конфигурирование 60
- Конфигурирование 61
- Конфигурирование 62
- Быстрый мастер производительность учет энергопотребления 63
- Конфигурирование 63
- Конфигурирование 64
- Управление нагревом помещения 64
- Конфигурирование 65
- Конфигурирование 66
- Контроль горячей воды бытового потребления 67
- Конфигурирование 67
- Нагрев помещения расширенная настройка 67
- Номер контакта справки 67
- Расширенная конфигурация оптимизация 67
- Конфигурирование 68
- Конфигурирование 69
- Конфигурирование 70
- Конфигурирование 71
- Управление горячей водой бытового потребления расширенное 71
- Конфигурирование 72
- Конфигурирование 73
- Конфигурирование 74
- Установки источника тепла 74
- Конфигурирование 75
- X1 x2 x3 x4 76
- Yc y1 y2 y3 y4 76
- Конфигурирование 76
- X1 x2 x3 x4 77
- Yc y1 y2 y3 y4 77
- Конфигурирование 77
- Системные установки 77
- Конфигурирование 78
- Конфигурирование 79
- Конфигурирование 80
- Конфигурирование 81
- Daikin altherma низкотемпературный раздельный 82
- Erlq004 008ca ehbh04 08cbv 82
- P449969 1b 2018 7 82
- Конфигурирование 82
- Руководство по применению для установщика 82
- Структура меню обзор пользовательских настроек 82
- Erlq004 008ca ehbh04 08cbv daikin altherma низкотемпературный раздельный 4p449969 1b 2018 7 83
- В зависимости от выбранных настроек установщика и типа агрегата настройки отображаются не 83
- Информация 83
- Конфигурирование 83
- Легионелл в структуре меню используется термин вспомогательный нагреватель однако фактически это нагреватель для предотвращения появления легионелл 83
- Нагреватель для предотвращения появления 83
- Отображаются 83
- Руководство по применению для установщика 83
- Структура меню обзор настроек установщика 83
- Конфигурирование 84
- Меры предосторожности при вводе в эксплуатацию 85
- Обзор пусконаладка 85
- Предпусковые проверочные операции 85
- Пусконаладка 85
- Перечень проверок во время пуско наладки 86
- Проверка минимального расхода 86
- Пусконаладка 86
- Функция выпуска воздуха 86
- Выпуск воздуха 87
- Для автоматического выпуска воздуха 87
- Для проведения пробного запуска 87
- Для проведения пробного запуска привода 87
- Пусконаладка 87
- Ручной выпуск воздуха 87
- Чтобы прервать выпуск воздуха 87
- Возможные пробные запуски привода 88
- Обезвоживание штукатурного маяка теплых полов 88
- Пусконаладка 88
- Для обезвоживания штукатурного маяка теплых полов 89
- Обезв шт маяка 89
- Передача потребителю 89
- Прерывание обезвоживания штукатурного маяка теплых полов 89
- Программирование графика обезвоживания штукатурного маяка теплых полов 89
- Считывание состояния обезвоживания штукатурного маяка теплых полов 89
- Обзор техническое и иное обслуживание 90
- Открывание внутреннего блока 90
- Открытие резервного нагревателя 90
- Перечень проверок в рамках ежегодного техобслуживания наружного блока 90
- Перечень проверок для ежегодного техобслуживания внутреннего блока 90
- Техника безопасности при техобслуживании 90
- Техническое и иное обслуживание 90
- Возможные неисправности и способы их устранения 91
- Меры предосторожности при поиске и устранении неполадок 91
- Обзор устранение неисправностей 91
- Признак блок не выполняет нагрев должным образом 91
- Решение проблем на основе признаков 91
- Возможные неисправности и способы их устранения 92
- Признак компрессор не запускается обогрев помещения или нагрев воды бытового потребления 92
- Возможные неисправности и способы их устранения 93
- Признак насос шумит кавитация 93
- Признак открывается клапан сброса давления 93
- Признак при низкой наружной температуре помещение обогревается недостаточно 93
- Признак течет клапан сброса давления воды 93
- Возможные неисправности и способы их устранения 94
- Коды ошибок наружного агрегата 94
- Коды ошибок обзор 94
- Признак давление в месте отвода временно необычно высокое 94
- Признак декоративные панели сдвинуты вследствие набухания резервуара 94
- Признак функция дезинфекции резервуара не завершилась должным образом ошибка ah 94
- Устранение неполадок по кодам сбоя 94
- Возможные неисправности и способы их устранения 95
- Коды ошибок внутреннего агрегата 95
- Возможные неисправности и способы их устранения 96
- Общее представление утилизация 97
- Утилизация 97
- Для запуска и остановки принудительного охлаждения 98
- Порядок откачка хладагента 98
- Утилизация 98
- Tw60815 1 99
- Схема трубопроводов наружный блок 99
- Технические данные 99
- D105880 1 100
- R4t r3t 100
- Схема трубопроводов внутренний блок 100
- Технические данные 100
- Схема электропроводки наружный блок 101
- Технические данные 101
- Схема электропроводки внутренний блок 102
- Технические данные 102
- Технические данные 103
- Технические данные 104
- 5 жил 105
- A4p x1 x2 105
- A4p y1 x2m 28 105
- A4p y2 x2m 29 105
- A4p y3 x2m 29 105
- D106404 1 105
- Eklbuhcb6w1 105
- F1b l1 l2 l3 n pe или l n pe 105
- X15m 1 2 105
- X15m 6 7 105
- X15m 8 9 10 105
- X1y 1 2 105
- Жил 105
- Жилы 105
- Жилы 3 жилы 105
- Или 3 жилы 105
- Или 400 в 105
- Наружный агрегат 105
- Оборудование приобретаемое отдельно 105
- Питание дополнительного нагревателя для предотвращения появления легионелл 3 квт 105
- Резервуар горячей воды бытового потребления 105
- Связь 105
- Сигнал 105
- Стандартная деталь 105
- Схема электрических соединений подробные сведения приведены на схеме электропроводки агрегата 105
- Технические данные 105
- Только для khwsu v3 105
- Только для krcs01 1 или ekrsca1 105
- Только для krtets 105
- Только для krtr беспроводной комнатный термостат 105
- Только для krtw проводной комнатный термостат 105
- Только для krucbl 105
- Только для конвектор теплового насоса 105
- Электропитание 105
- Технические данные 106
- Электрическая схема резервный нагреватель 106

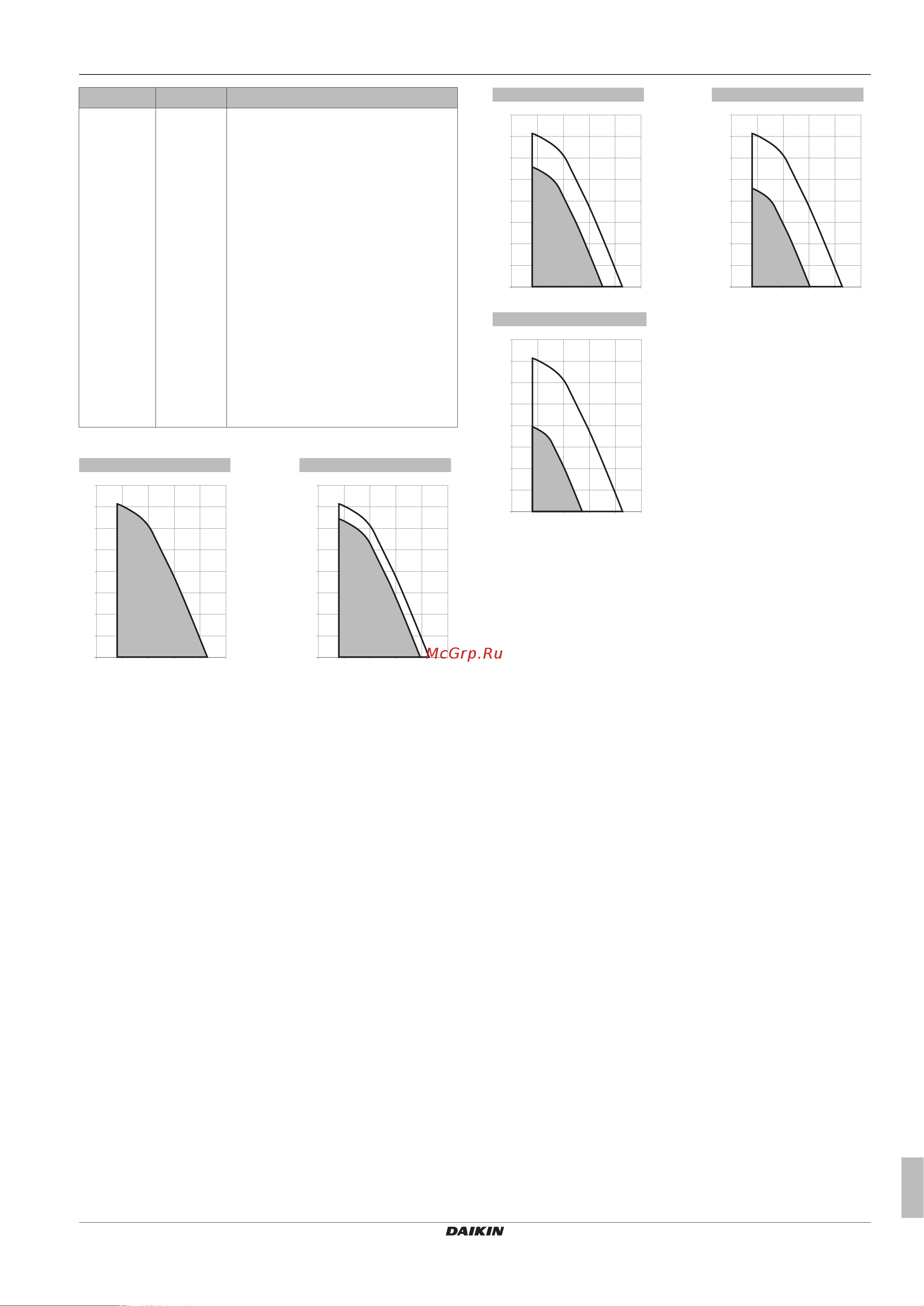

- A внешнее статическое давление 107
- B расход воды 107
- C рабочая область 107
- D090624 1a 107
- Ec98 83ec 107
- Ehbh x04 ehbh x04 107
- Ehbh x08 ehbh x08 107
- Erlq004 008ca ehbh04 08cbv daikin altherma низкотемпературный раздельный 4p449969 1b 2018 7 107
- Esp внешнее статическое давление кпа в контуре нагрева охлаждения помещения 107
- Внимание ошибка расхода возникает когда не достигается минимальный расход воды 107
- Выбор значения расхода вне рабочей области может 107
- Качество воды должно соответствовать директиве ес 107
- Кривая esp внутренний агрегат 107
- Привести к повреждению или сбою блока см также минимальный и максимальный расход воды в технических характеристиках 107
- Примечания 107
- Рабочая зона расширяется в сторону меньших значений расхода только в том случае когда блок работает только с тепловым насосом не при запуске не работа резервного нагревателя не операция размораживания 107
- Расход расход воды в контуре нагрева охлаждения помещения блока 107
- Руководство по применению для установщика 107
- Технические данные 107
- Глоссарий 108
- Таблица местных настроек 109
- P449974 1 2016 6 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 110
- Таблица местных настроек 110
- 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 4p449974 1 2016 6 111
- Таблица местных настроек 111
- P449974 1 2016 6 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 112
- Таблица местных настроек 112
- 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 4p449974 1 2016 6 113
- Таблица местных настроек 113
- P449974 1 2016 6 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 114
- Таблица местных настроек 114
- 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 4p449974 1 2016 6 115
- Таблица местных настроек 115
- P449974 1 2016 6 1 ehbh _ 2 ehvh _ 3 04 08 _ 4 11 16 116
- Таблица местных настроек 116
Похожие устройства
- Tecnoclima MB 60 Инструкция по эксплуатации
- Tecnoclima MB 60 Сертификат
- Tecnoclima MB 60 Каталог
- Tecnoclima MB 85 Инструкция по эксплуатации
- Tecnoclima MB 85 Сертификат
- Tecnoclima MB 85 Каталог
- Tecnoclima MB 120 Инструкция по эксплуатации
- Tecnoclima MB 120 Сертификат
- Tecnoclima MB 120 Каталог
- Tecnoclima MB 175 Инструкция по эксплуатации
- Tecnoclima MB 175 Сертификат
- Tecnoclima MB 175 Каталог
- Tecnoclima MB-S 60 Инструкция по эксплуатации
- Tecnoclima MB-S 60 Сертификат
- Tecnoclima MB-S 60 Каталог
- Tecnoclima MB-S 85 Инструкция по эксплуатации
- Tecnoclima MB-S 85 Сертификат
- Tecnoclima MB-S 85 Каталог
- Tecnoclima MB-S 120 Инструкция по эксплуатации
- Tecnoclima MB-S 120 Сертификат
