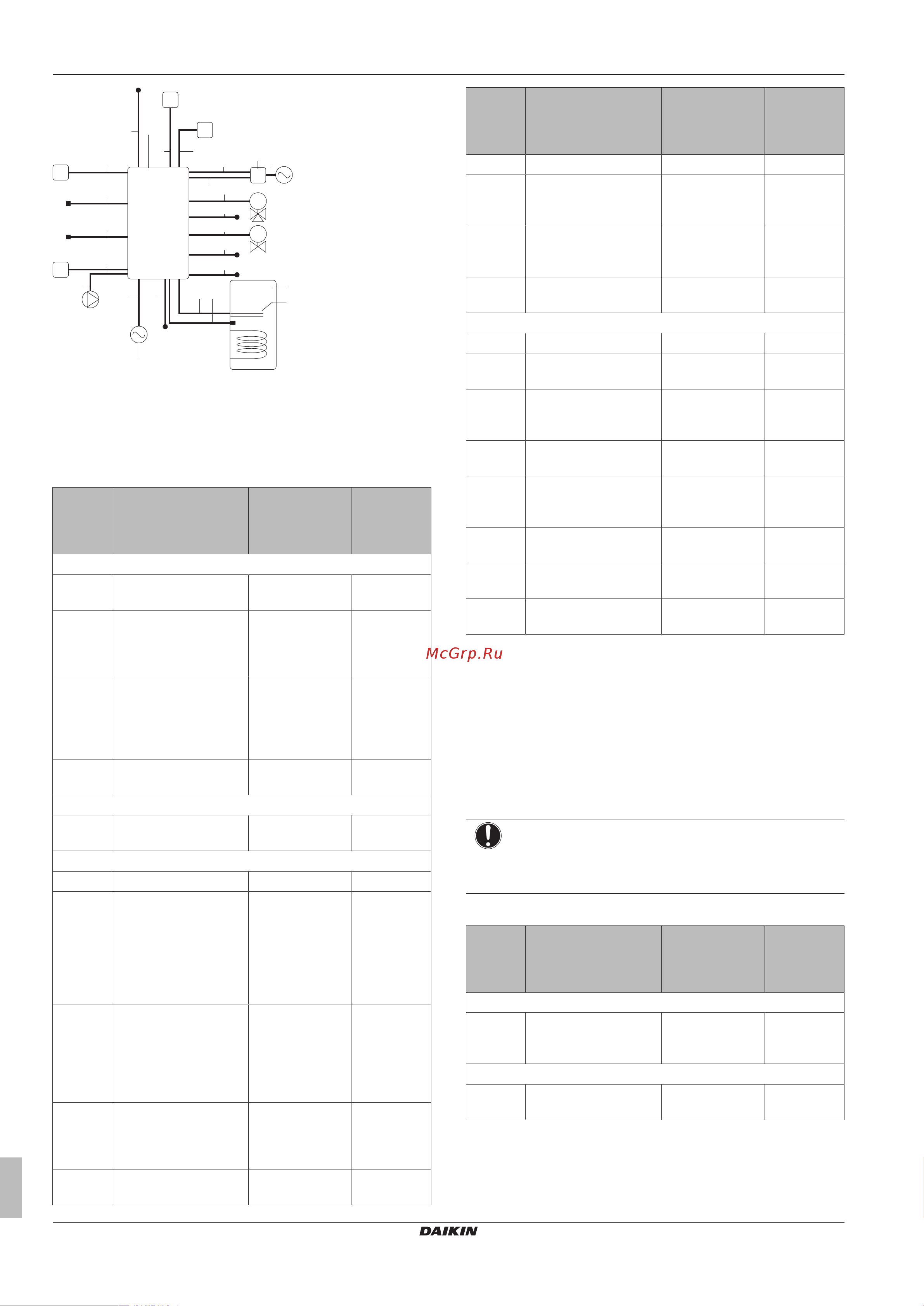

6 Подготовка
Руководство по применению для установщика
34
ERLQ004~008CA + EHBH04+08CBV
Daikin Altherma – низкотемпературный раздельный
4P449969-1B – 2018.07
M
M
6
7
c
25
26
24
b
16
21
d
e
8 10
a
9 19
12
23
22
20
15
13
14
17
18
a Единая цепь электропитания для наружного агрегата и
нагревателя для предотвращения появления
легионелл
b Резервный нагреватель (опция)
c Внутренний агрегат
d Резервуар горячей воды бытового потребления
e Нагреватель для предотвращения появления
легионелл
Позиция Описание Провода Максималь
ный
рабочий
ток
Электропитание наружного и внутреннего агрегата
1 Электропитание
наружного агрегата
2+GND или
3+GND
(a)
2 Электропитание и
соединительный
кабель внутреннего
агрегата
3
(c)
4 Источник
электропитания по
льготному тарифу
(беспотенциальный
контакт)
2
(e)
5 Обычный источник
электропитания
2 6,3А
Интерфейс пользователя
6 Интерфейс
пользователя
2
(f)
Дополнительное оборудование
7 3-ходовой клапан 3 100мА
(b)
8 Электропитание
нагревателя для
предотвращения
появления легионелл
и защита от перегрева
(от внутреннего
агрегата)
4+GND
(c)
9 Электропитание
нагревателя для
предотвращения
появления легионелл
(на внутренний
агрегат)
2+GND 13А
10 Термистор
резервуара горячей
воды бытового
потребления
2
(d)
11 Электропитание
нагревателя поддона
2
(b)
Позиция Описание Провода Максималь
ный
рабочий
ток
12 Комнатный термостат 3 или 4 100мА
(b)
13 Наружный датчик
температуры
окружающего воздуха
2
(b)
14 Внутренний датчик
температуры
окружающего воздуха
2
(b)
15 Конвектор теплового
насоса
4 100мА
(b)
Компоненты, приобретаемые на месте
16 Запорный клапан 2 100мА
(b)
17 Электрический
счетчик
2 (на счетчик)
(b)
18 Насос горячей воды
бытового
потребления
2
(b)
19 Подача аварийного
сигнала
2
(b)
20 Переключение на
управление внешним
источником тепла
2
(b)
21 Управление нагревом
помещения
2
(b)
22 Цифровые вводы
потребления энергии
2 (на входной
сигнал)
(b)
23 Предохранительный
термостат
2
(e)
(a) Смотрите паспортную табличку на наружном агрегате.
(b) Минимальное сечение кабеля 0,75мм².
(c) Сечение кабеля 2,5мм².
(d) Кабель термистора и соединительный кабель (12м)
входят в комплект поставки резервуара горячей воды
бытового потребления.
(e) Кабель сечением 0,75 мм²–1,25мм², максимальная
длина:50м. Слаботочный контакт должен
выдерживать напряжение не менее 15 Впост.тока при
10мА.
(f) Кабель сечением 0,75мм²–1,25мм²; максимальная
длина: 500м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
ПРИМЕЧАНИЕ
Дополнительные технические характеристики
различных соединений указаны внутри внутреннего
агрегата.
Резервный нагреватель
Позиция Описание Провода Максималь
ный
рабочий
ток
Электропитание
24 Электропитание
резервного
нагревателя
См. таблицу
ниже.
—
Соединительный кабель
25 Термистор резервного
нагревателя
2
(a)
