13
Opérations de base

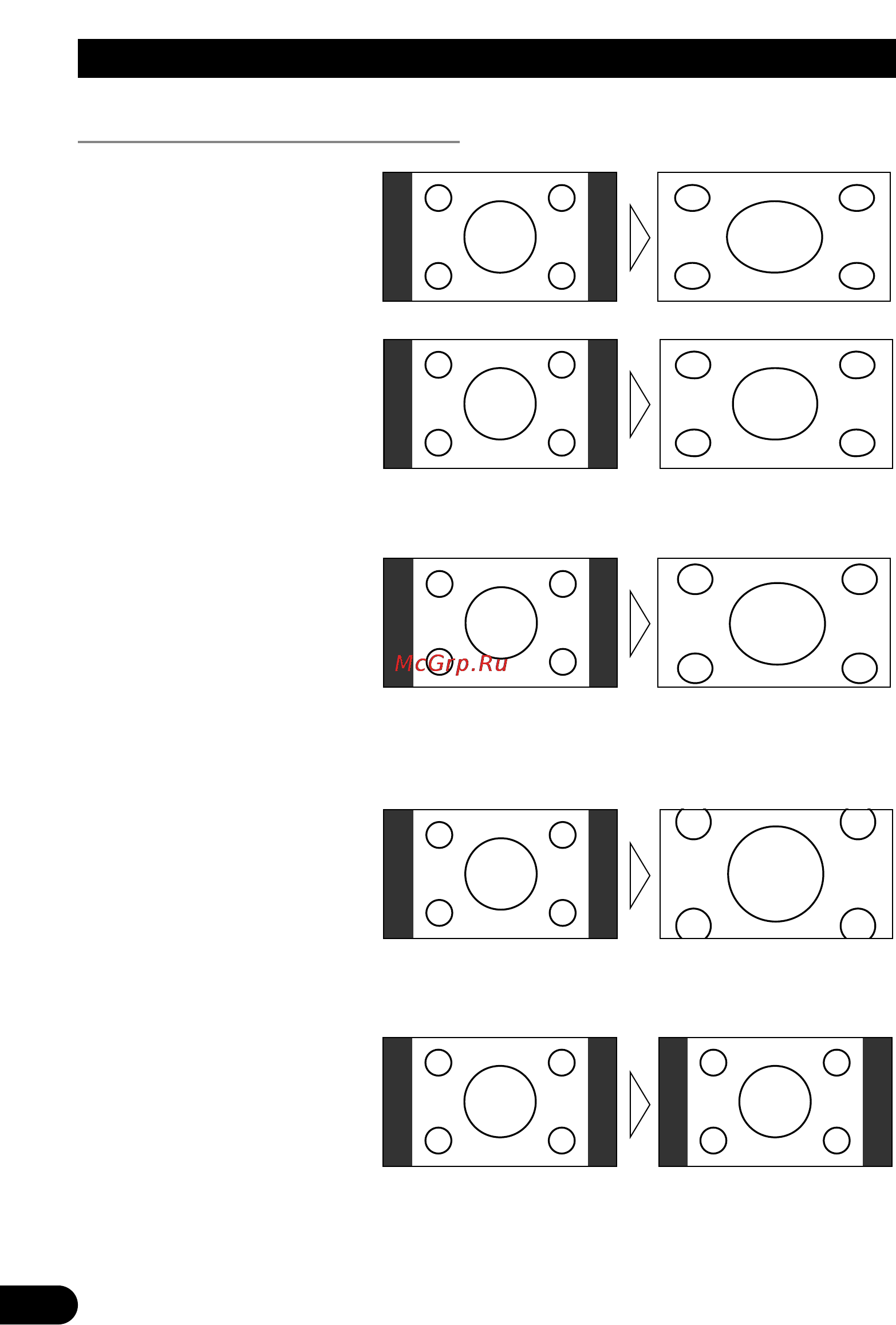

Modes d’agrandissement disponibles
Remarque:
• La vidéo sera de mauvaise qualité si vous la visionnez en mode CINEMA ou ZOOM.
NORMAL (Normal)
La vidéo au format 4:3 est affichée
sans aucun agrandissement. Vous
regardez alors l’image à la télévi-
sion telle qu’elle est diffusée.
ZOOM (Zoom)
La vidéo au format 4:3 est agrandie
proportionnellement dans les deux
sens, c’est-à-dire horizontalement
et verticalement. Ce mode convient
bien aux vidéos plus larges que
hautes, par exemple les films, dans
lesquelles les titres sont placés sur
l’image.
CINEMA (Cinéma)
La vidéo est agrandie verticale-
ment, selon un rapport largeur/hau-
teur situé entre le mode FULL et le
mode ZOOM. Ce mode convient
bien aux vidéos plus larges que
hautes, par exemple les films, dans
lesquelles les titres sont affichés
dans des zones noires en dehors de
l’image.
JUST (Juste)
L’image semble davantage
agrandie en largeur au fur et à
mesure qu’on approche des bords
de l’écran. Comme elle est affichée
à peu près à la même taille que la
vidéo normale vers le milieu de
l’écran, vous pouvez la visionner
sans la sensation de décalage.
FULL (Remplir)
La vidéo au format 4:3 est agrandie
uniquement dans le sens de la
largeur (horizontalement). Vous
bénéficiez alors d’une zone
d’image plus large, sans perdre
aucune donnée.
