27

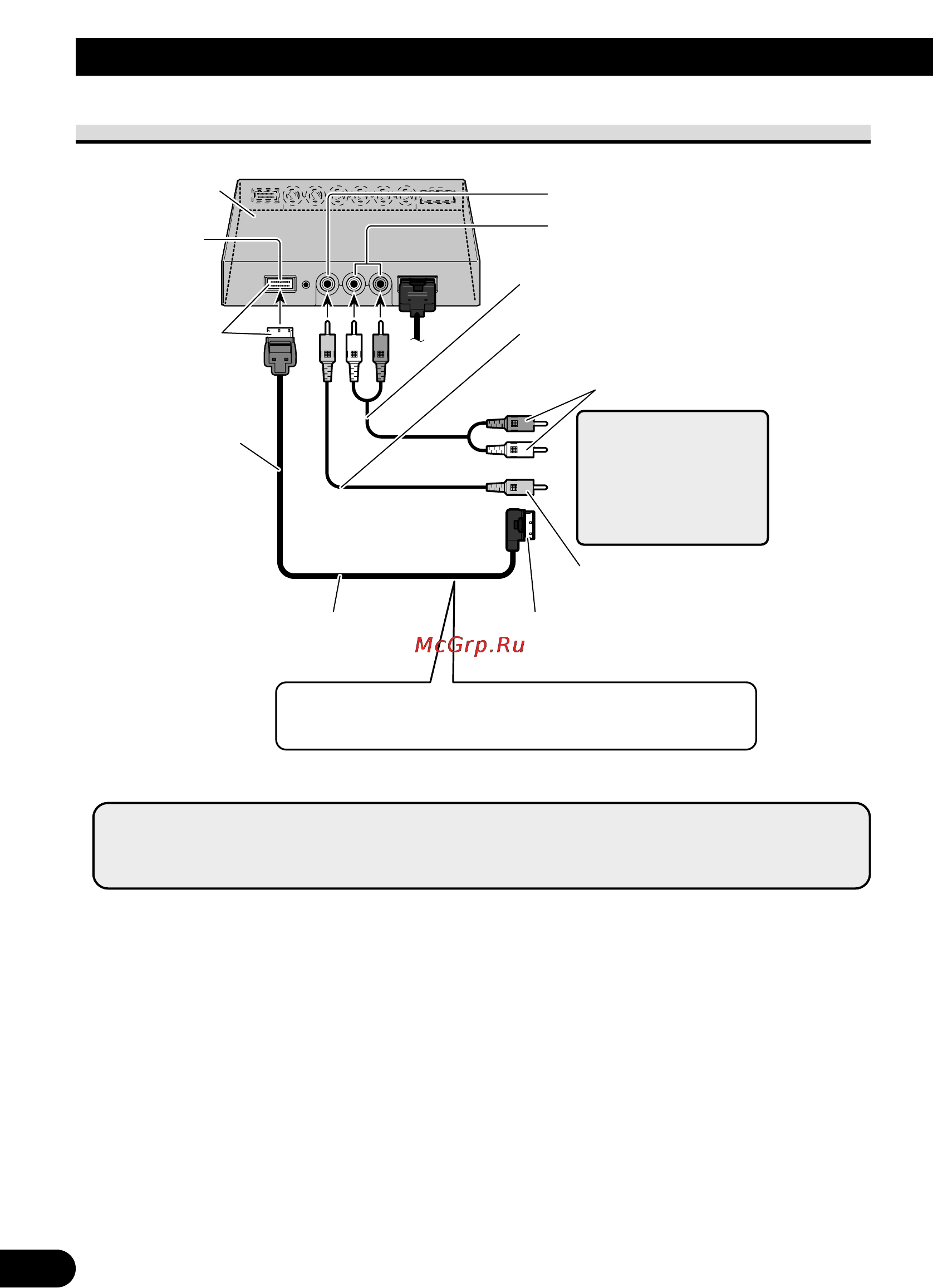

Anschluss des Geräts
Audio- und Video-Ausgangsanschluss
*: Verwenden Sie das 26-Pin-Komponentenkabel CD-CP301E zur Verlängerung (3 m).
Hideaway-Einheit
COMPONENT-
Video-Ausgang
(Blau)
26-Pin-Komponentenkabel (CD-
CP300) (im Handel erhältlich)*
An Komponenten-Video-Eingang (Weiß)
eines zweiten AVD-W1100V
Blau
3 m
RCA-Audio-Ausgang (Weiß, Rot)
RCA-Video-Ausgang (Gelb)
RCA-Audiokabel (handelsüblich)
RCA-Videokabel (handelsüblich)
An Audio-Eingang
An Video-Eingang
Zweites Display,
Videodeck usw.
Sie können ein zweites AVD-W1100V mit dem 26-Pin-
Komponentenkabel CD-CP300 (im Handel erhältlich)
anschließen.
Hinweis:
• COMPONENT-Video- und RCA-Audio-/Videosignal werden nicht ausgegeben, wenn dieses
Produkt ausgeschaltet ist.
