ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
24

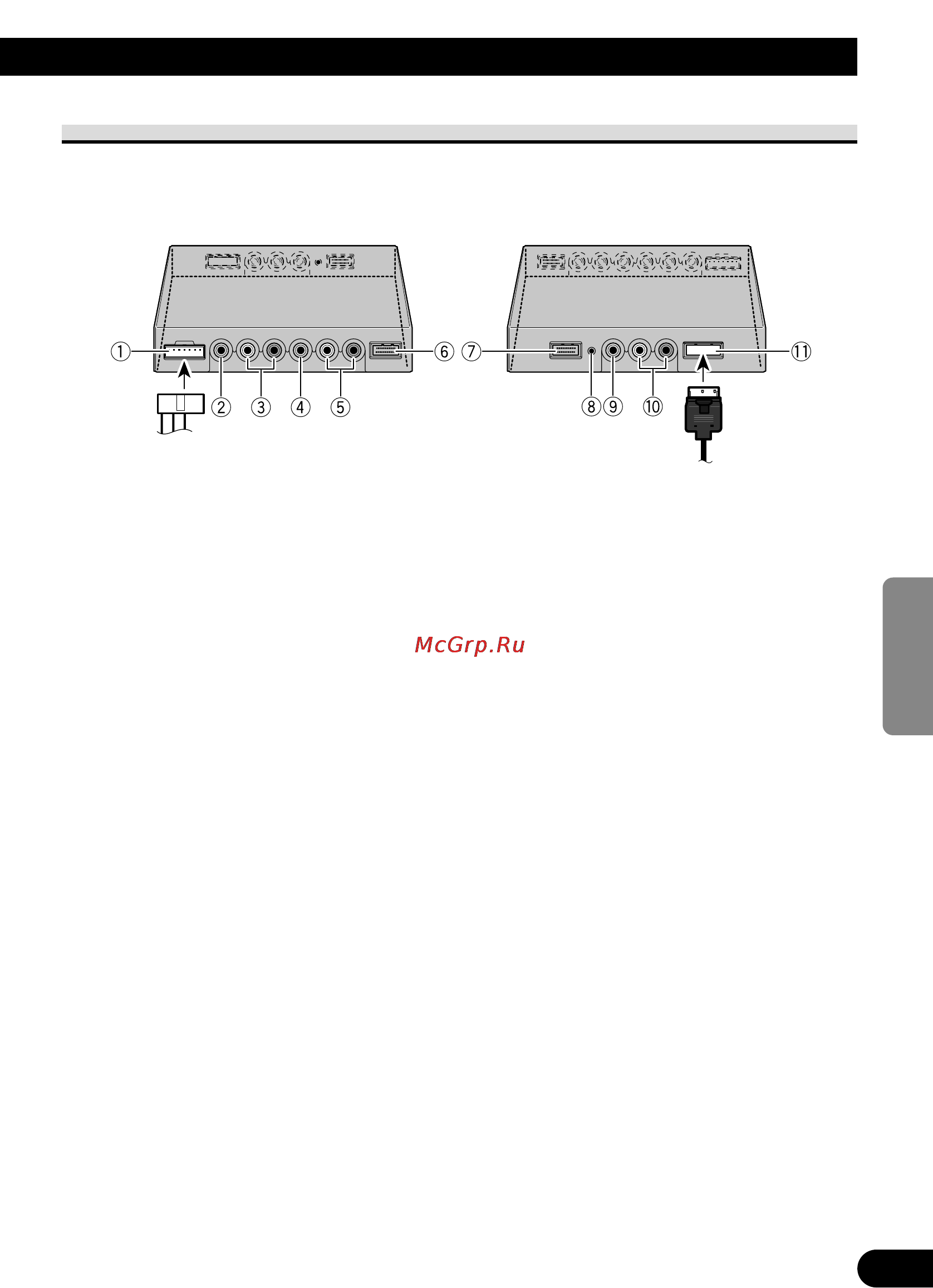

Noms et fonctions des prises de raccordement
7 Appareil déporté
1 Alimentation
Elle reçoit le câble d’alimentation fourni.
2 Entrée vidéo VCR2 RCA (jaune)
Elle reçoit la vidéo provenant d’un
magnétoscope, d’un lecteur de DVD ou
d’un autre équipement audiovisuel.
3 Entrée audio VCR2 RCA (blanc,
rouge)
Elle reçoit l’audio stéréophonique
provenant d’un magnétoscope, d’un
lecteur de DVD ou d’un autre
équipement audiovisuel.
4 Entrée vidéo VCR1 RCA (jaune)
Elle reçoit la vidéo provenant d’un
magnétoscope, d’un lecteur de DVD ou
d’un autre équipement audiovisuel.
5 Entrée audio VCR1 RCA (blanc,
rouge)
Elle reçoit l’audio stéréophonique
provenant d’un magnétoscope, d’un
lecteur de DVD ou d’un autre
équipement audiovisuel.
6 Entrée vidéo VCR1 COMPO-
NENT (blanc)
Reçoit un signal vidéo en composantes
d’un magnétoscope, un lecteur de DVD ou
un autre équipement audiovisuel muni
d’une sortie vidéo en composantes.*
L’entrée vidéo VCR1 COMPONENT a la
priorité quand les deux entrée vidéo VCR1
RCA et VCR1 COMPONENT sont rac-
cordées.
* Le câble en composantes 26 broches CD-
CP300 (vendu séparément) est requis.
7 Sortie vidéo COMPONENT
(bleu)
Les signaux vidéo et audio stéréo de l’en-
trée VCR1 sont dirigés sur cette. La con-
nexion à un autre AVD-W1100V est possi-
ble avec le câble en composantes 26
broches CD-CP300 (vendu séparément).
8 Bouton RESET
Réinitialise le microprocesseur de
l’écran. Appuyez avec la pointe d’un
stylo ou un objet de même type.
9 Sortie vidéo Cinch (RCA) (jaune)
Elle connecte à un autre équipement
audiovisuel. La vidéo sélectionnée à
l’aide de cet écran est appliquée sur
cette borne.
0 Sortie audio Cinch (RCA) (blanc,
rouge)
Elle connecte à un autre équipement
audiovisuel. L’audio sélectionnée à l’aide
de cet écran est appliquée sur ces bornes.
! Sortie de l’écran (rose)
Elle connecte à l’écran.
