25
Connecting the System

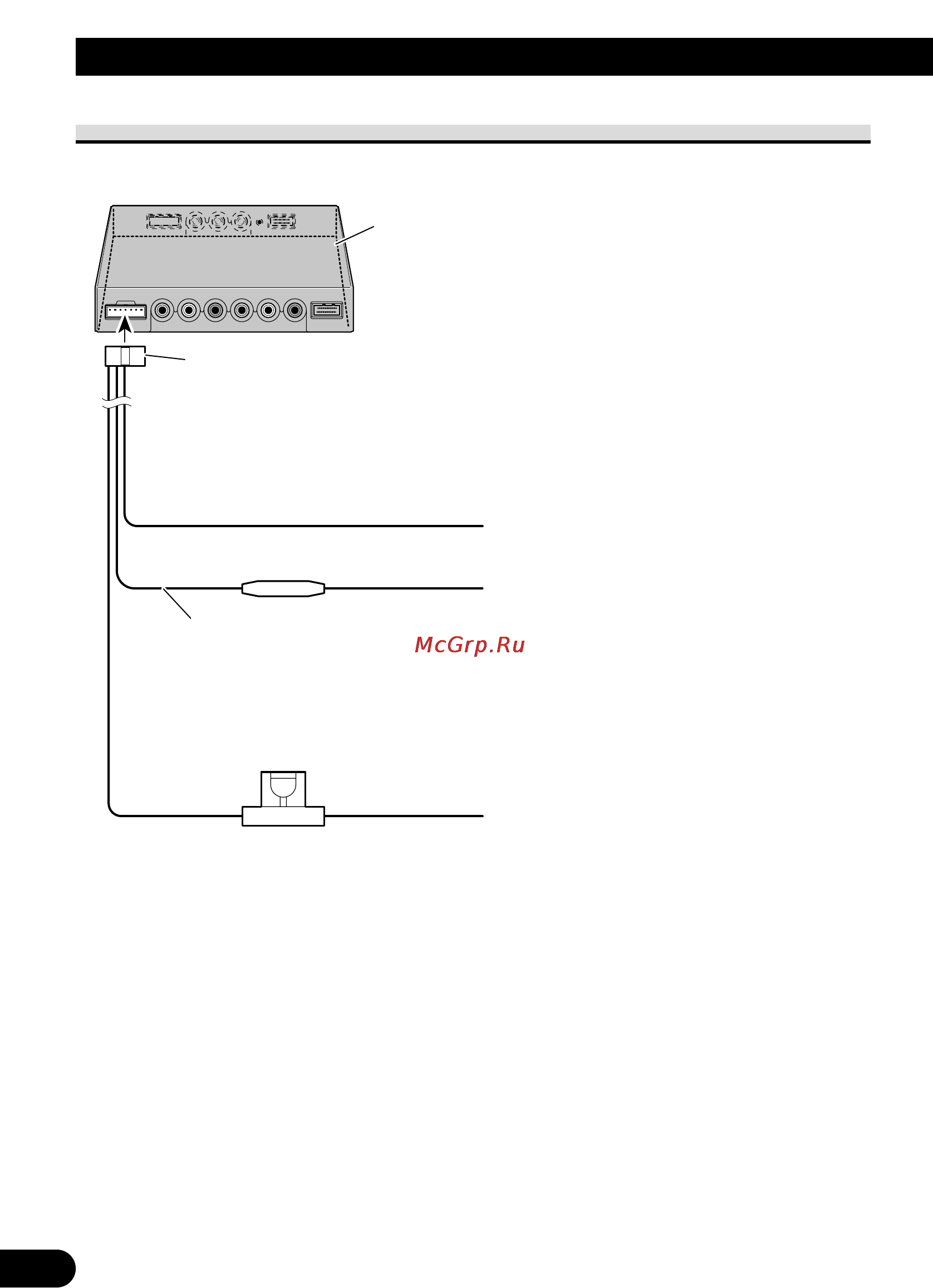

Connecting the Power Cable
Power cable
Fuse resistor
Hide-away Unit
Yellow
To the terminal always supplied with power regard-
less of ignition switch position.
Red
To the electric terminal controlled by the ignition
switch (12 V DC) ON/OFF.
Do not connect this lead to power source terminals
to which power is continuously supplied. If the lead
is connected to such terminals, the battery may be
drained.
Black (ground)
To vehicle (metal) body.
Fuse holder (4A)
Red/Gray
