Names and Functions of Connection Terminals

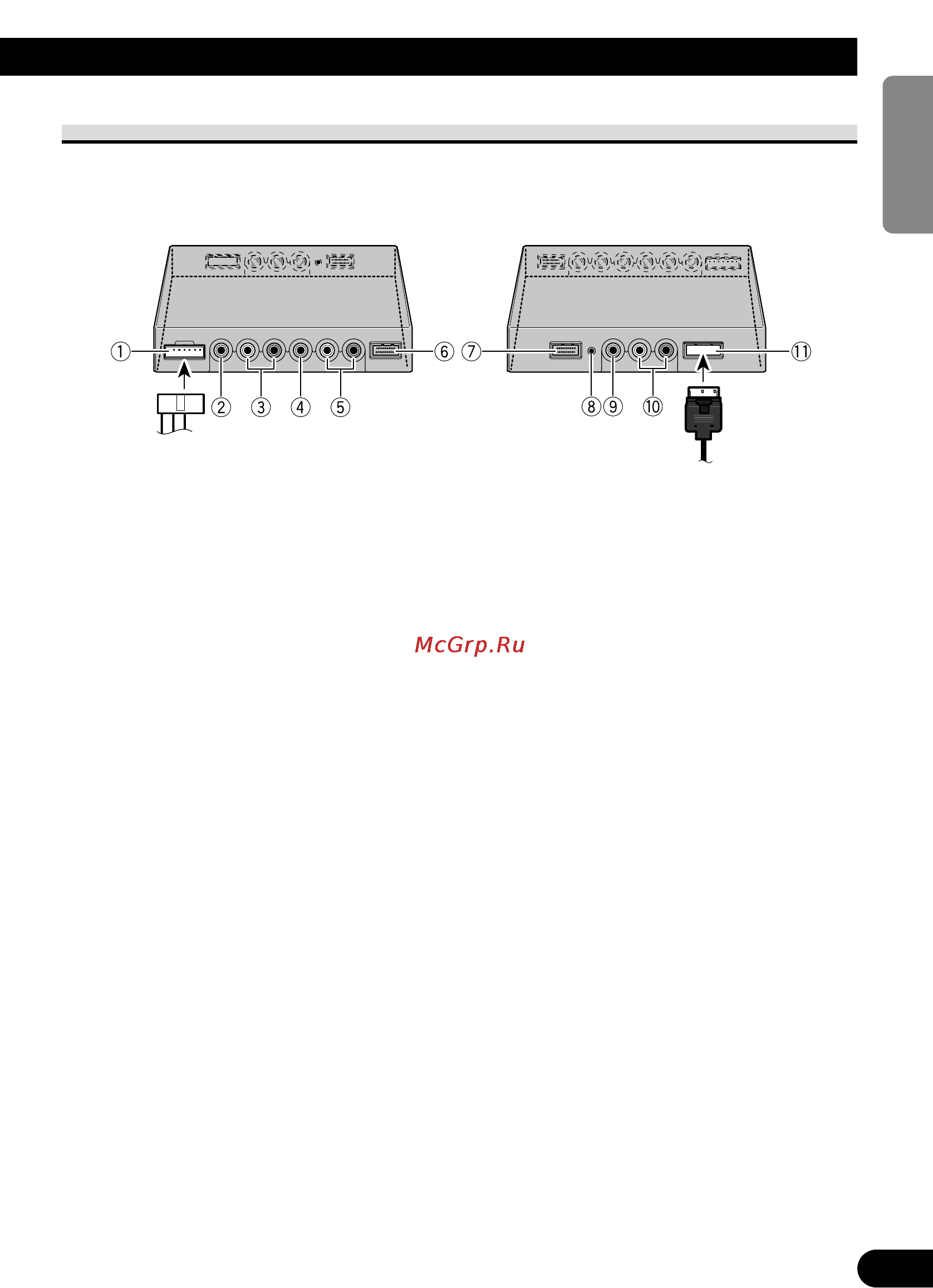

7 Hide-away Unit
1 Power Supply
Receives the power cable supplied.
2 VCR2 RCA video input (yellow)
Receives video, as from a VCR, DVD or
other AV equipment.
3 VCR2 RCA audio input (white,
red)
Receives stereo audio, as from a VCR,
DVD or other AV equipment.
4 VCR1 RCA video input (yellow)
Receives video, as from a VCR, DVD or
other AV equipment.
5 VCR1 RCA audio input (white,
red)
Receives stereo audio, as from a VCR,
DVD or other AV equipment.
6 VCR1 COMPONENT Video
input (white)
Receives component video, as from a
VCR, DVD or other AV equipment which
has component video output.*
VCR1 COMPONENT Video input is given
priority when both VCR1 RCA video input
and VCR1 COMPONENT Video input are
connected.
* CD-CP300 26pin component cable (sold
separately) is required.
7 COMPONENT Video output
(blue)
Video and stereo audio from VCR1 input
are directed to this terminal. Connection to
another AVD-W1100V is possible with the
26pin component cable CD-CP300 (sold
separately).
8 Reset button
Resets the display microprocessor.
Press with the tip of a ballpoint pen or
similar object.
9 RCA video output (yellow)
Connects to other AV equipment. Video
selected with this display is directed to this
terminal.
0 RCA audio output (white, red)
Connects to other AV equipment. Audio
selected with this display is directed to
these terminals.
! Display output (pink)
Connects to the display unit.
