3
Befestigen und Entfernen des Displays
Hinweis:
• Der unten beschriebene Montagearm ist im Handel erhältlich. Bezüglich weiterer Informationen zur
Installation beziehen Sie sich bitte auf die Gebrauchsanweisung oder wenden Sie sich an Ihren
Händler.

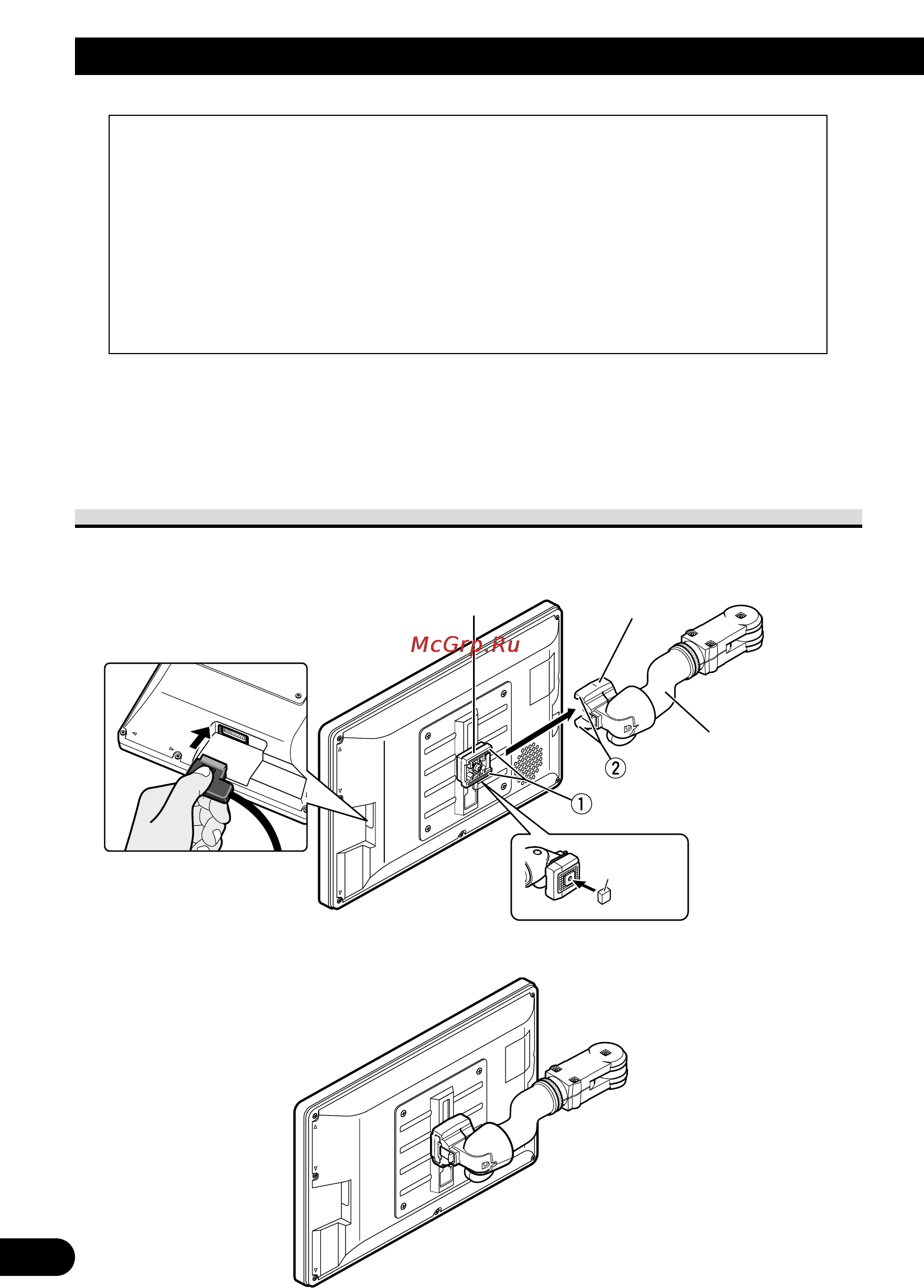

Befestigen des Displays
1. Teil 1 der Halterung in die Kerben 2 des Unterbaus einpassen.
2. Das Display durch Schieben zum Einrasten bringen.
Vorsichtsmaßregeln:
• Um Beschädigungen zu vermeiden, den Zündschlüssel oder den Ein/Aus-Schalter des Systems
vor dem Befestigen oder Entfernen des Displays auf “OFF” stellen. Bei der Handhabung darauf
achten, den Bildschirm und die Tasten nicht mit zu festem Griff zu halten und das Display nicht
fallen zu lassen.
• Darauf achten, dass kein Wasser an die Anschlüsse des Displays und des Kabels gelangt und
dass die Anschlüsse nicht mit Metallobjekten in Berührung kommen, die einen Kurzschluss
verursachen können. Andernfalls kann es zum Ausfall des Systems kommen.
• Die Anschlüsse des Displays und des Kabels nicht berühren, da hierdurch Anschlussstörungen
auftreten können. Verschmutzte Anschlüsse sollten mit einem trockenen, sauberen Tuch
abgewischt werden.
Unterbau
Halterung
Montagearm
(im Handel erhältlich)
Den
Halterungsanschlag
an der Halterung
anbringen, bevor
diese am Display
montiert wird.
Halterungsanschlag
Das Kabel an das Display
anschließen.
