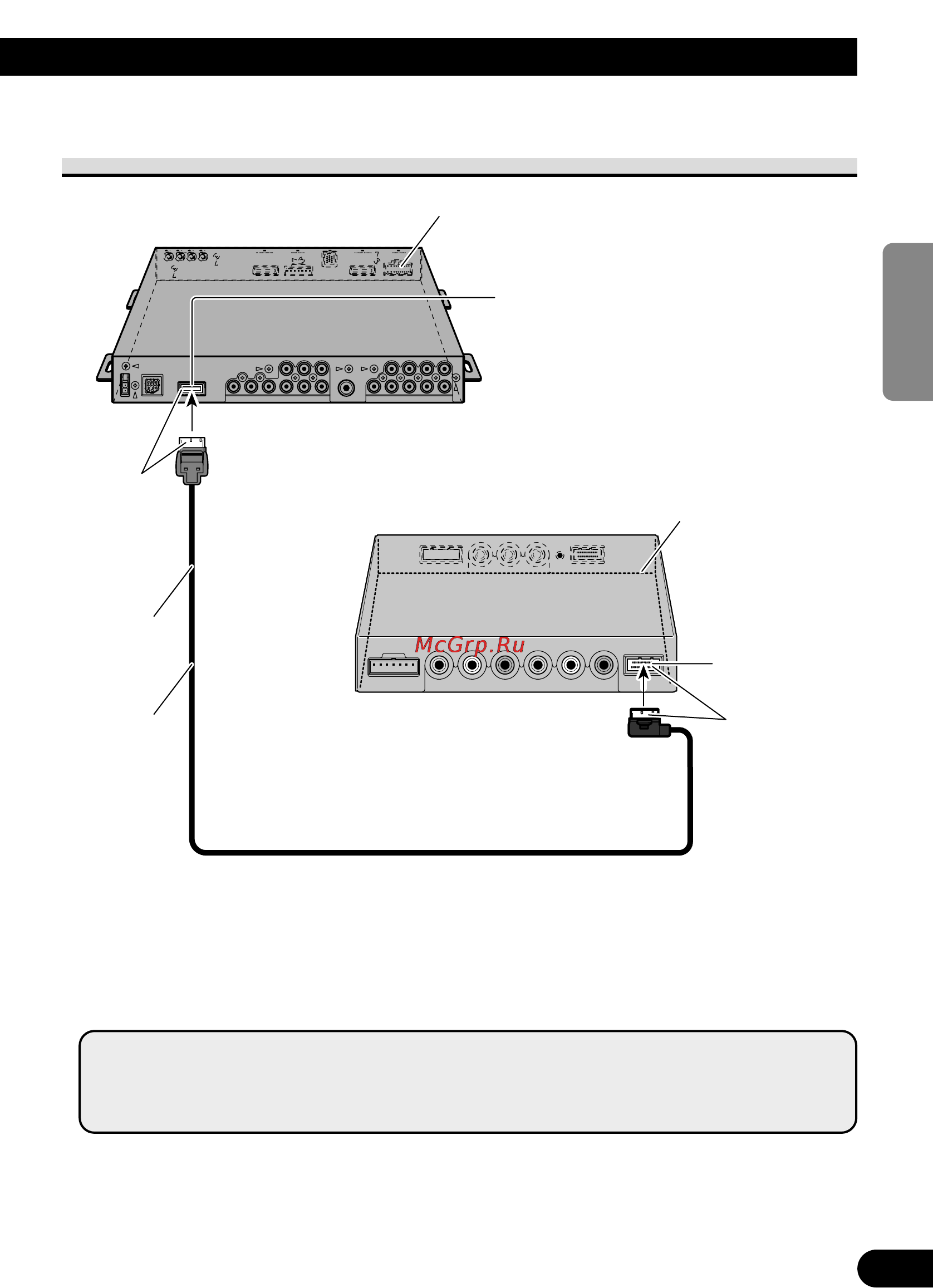

Conexión con una unidad principal Pioneer con el cable
de vídeo componente
*: • Utilice el cable de vídeo componente de 26 clavijas CD-CP300 para productos
Pioneer.
• Utilice el cable de extensión de vídeo componente de 26 clavijas CD-CP301E para
extensión (3 m).
Azul
3 m
Cable de vídeo
componente
(vendido separada-
mente)*
Unidad oculta-alejada (AVH-P7800DVD)
(vendida separadamente)
Unidad oculta-alejada
Blanco
Entrada de vídeo
VCR1 COMPONENT
(Blanco)
Salida de vídeo COMPONENT (Azul)
Nota:
• Cuando vea DVD (reproductor DVD incorporado de la unidad AVH-P7800DVD) en la unidad
AVH-P7800DVD y en este producto, el audio no se emite desde el altavoz incorporado de este
producto.
