Pioneer AVD-W1100V [185/226] Nederlands
![Pioneer AVD-W1100V [185/226] Nederlands](/views2/1008387/page185/bgb9.png)
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
24

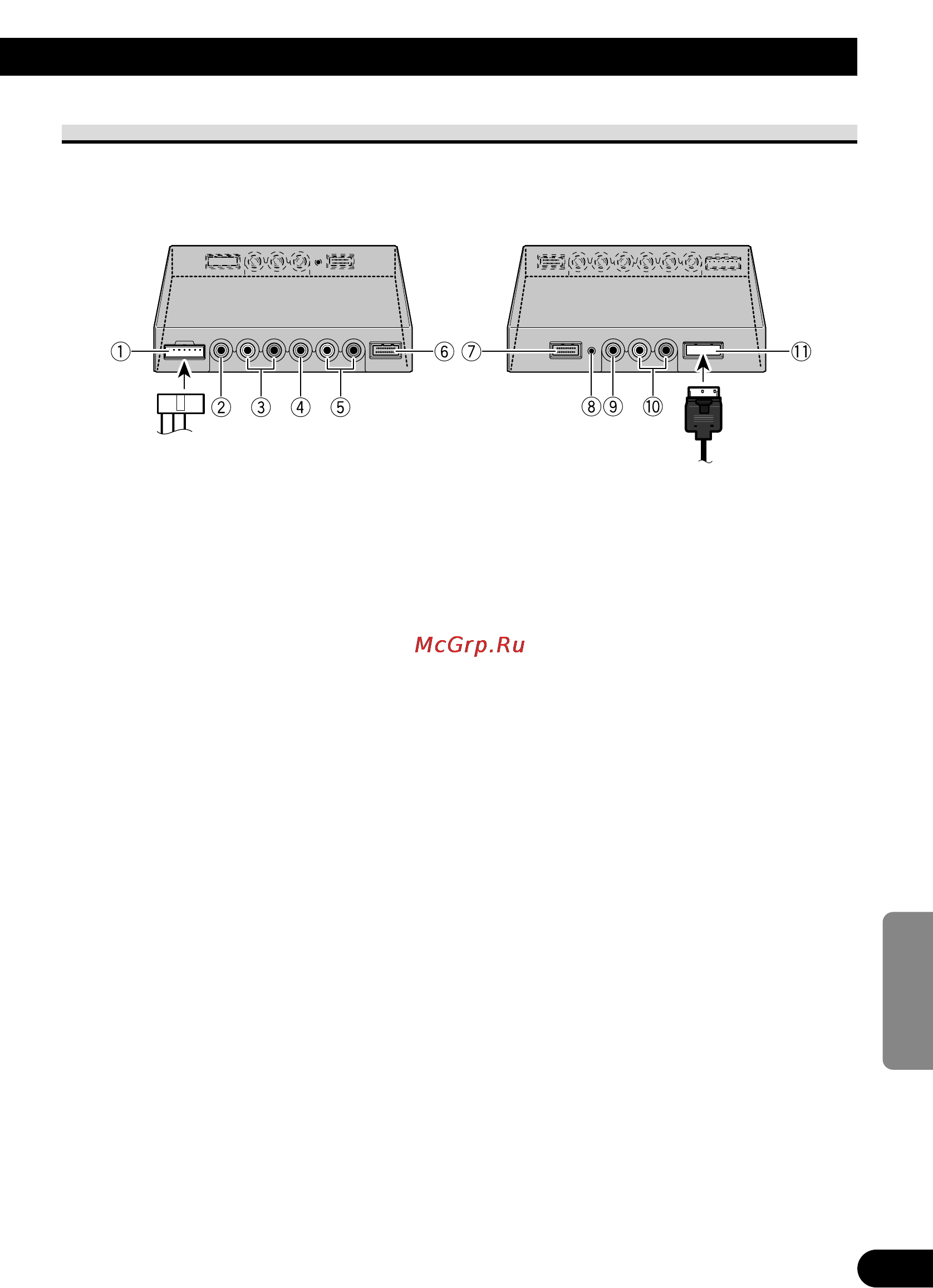

Namen en functies van de aansluitingen
7 Verborgen eenheid
1 Stroomaansluiting
Sluit hierop de meegeleverde stroomkabel aan.
2 VCR2 RCA video-ingang (geel)
Ingangsaansluiting voor videosignalen,
bijvoorbeeld van een videorecorder, DVD-
speler of andere AV apparatuur.
3 VCR2 RCA audio-ingang (wit, rood)
Ingangsaansluiting voor stereo
audiosignalen, bijvoorbeeld van een
videorecorder, DVD-speler of andere AV
apparatuur.
4 VCR1 RCA video-ingang (geel)
Ingangsaansluiting voor videosignalen,
bijvoorbeeld van een videorecorder, DVD-
speler of andere AV apparatuur.
5
VCR1 RCA audio-ingang (wit, rood)
Ingangsaansluiting voor stereo
audiosignalen, bijvoorbeeld van een
videorecorder, DVD-speler of andere AV
apparatuur.
6 VCR1 COMPONENT Video-
ingang (wit)
Voor component videosignalen,
bijvoorbeeld van een videorecorder, DVD
of andere AV apparatuur met component
video-uitgangen. *
VCR1 COMPONENT Video
ingangssignalen krijgen voorrang wanneer
er zowel via VCR1 RCA videosignalen als
VCR1 COMPONENT Videosignalen
binnenkomen.
* Hiervoor is een CD-CP300 26-pens
componentkabel (los verkrijgbaar)
vereist.
7 COMPONENT Video-uitgang (blauw)
Video en stereo audio afkomstig van de
VCR1-ingang worden naar deze
uitgangsaansluiting gestuurd. Er kan een
andere AVD-W1100V worden aangesloten
via een 26-pens componentkabel CD-
CP300 (los verkrijgbaar).
8 RESET knopje
Hiermee zet u de microprocessor van
het display terug op de
fabrieksinstellingen. Druk het knopje in
met de punt van een balpen of iets
dergelijks.
9 RCA video-uitgang (geel)
Uitgangsaansluiting voor verbinden van de
display met andere AV apparatuur. Via
deze display geselecteerde video wordt
naar deze uitgangsaansluiting gestuurd.
0 RCA audio-uitgang (wit, rood)
Uitgangsaansluiting voor verbinden van de
display met andere AV apparatuur. Via
deze display geselecteerde audio wordt
naar deze uitgangsaansluiting gestuurd.
! Display-uitgang (roze)
Voor aansluiting op de display.
