Branchement du système

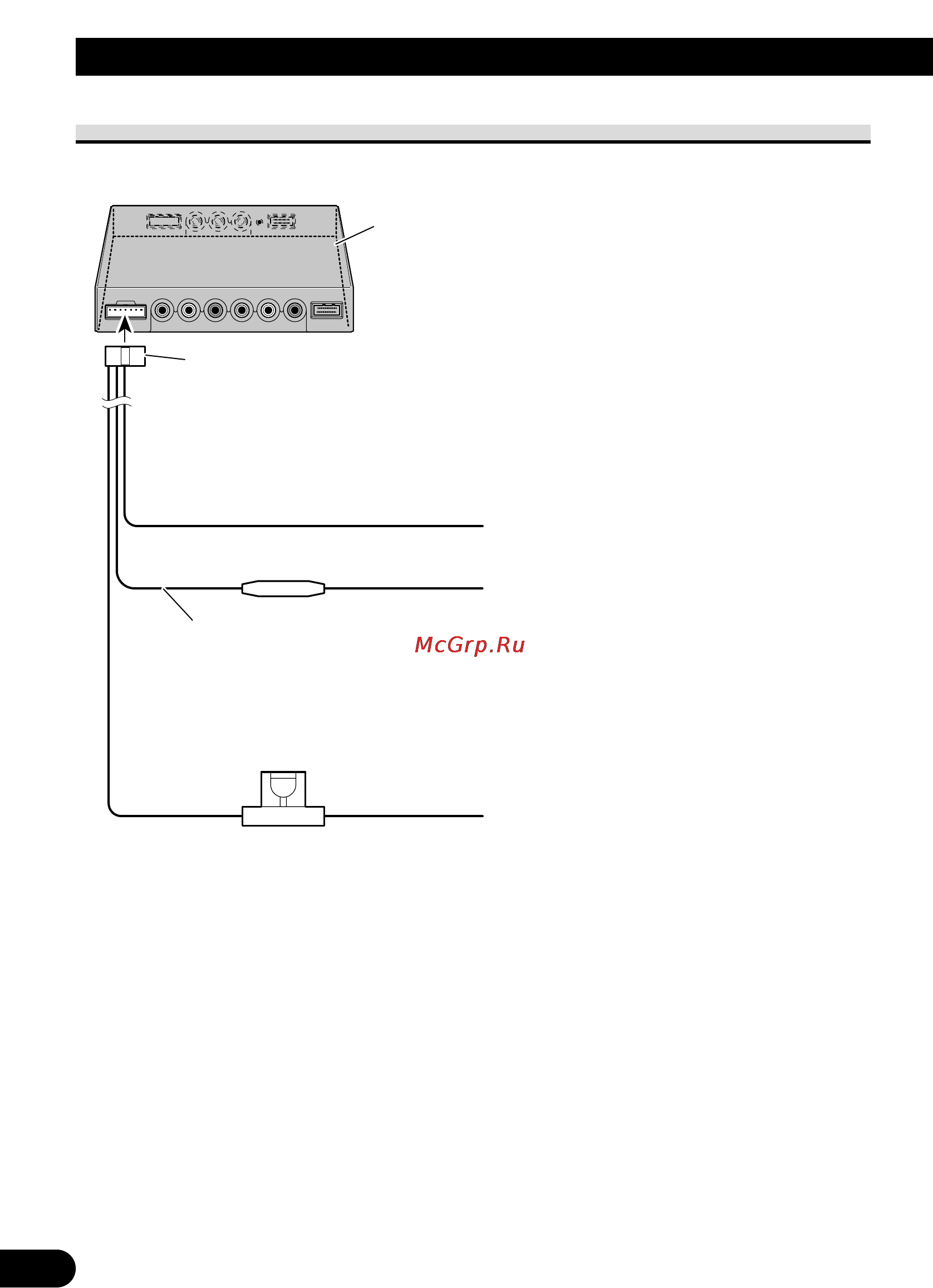

Branchement du câble d’alimentation
Câble d’alimentation
Appareil deporté
Rouge/gris
Résistance de fusible
Jaune
A la borne toujours sous tension, quelle que soit la
position de la clé de contact.
Rouge
A la borne électrique, contrôlée par la position
ON/OFF de la clé de contact (courant continu
12 V).
Ne raccordez pas ce fil sur les bornes continuelle-
ment sous tension. S’il est branché sur ces bornes,
la batterie va se décharger.
Noir (masse)
A la carrosserie (partie métallique) du véhicule.
Porte-fusible (4A)
