Pioneer AVD-W1100V [124/226] Branchement du système
![Pioneer AVD-W1100V [124/226] Branchement du système](/views2/1008387/page124/bg7c.png)
27

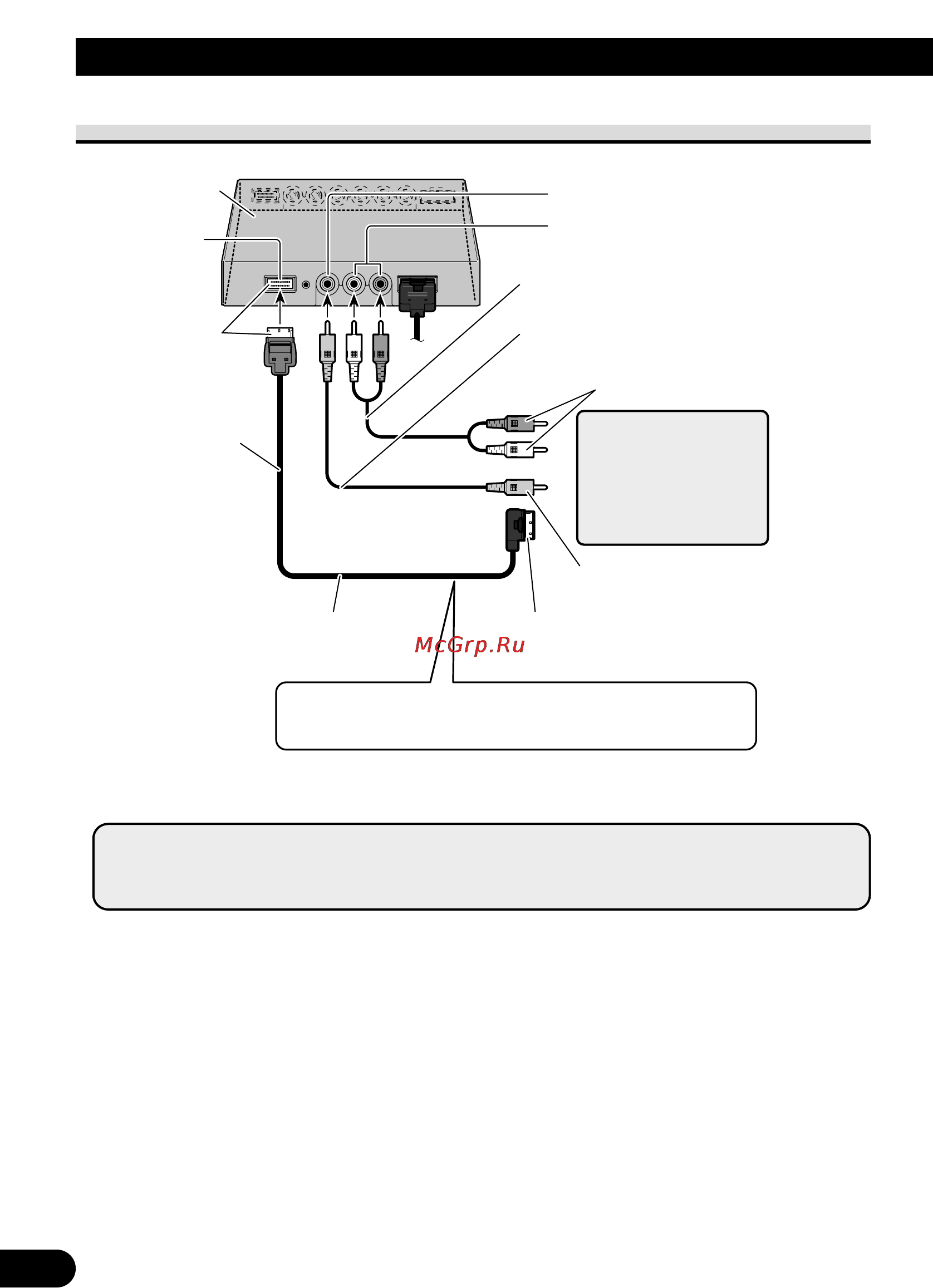

Branchement du système
Raccordement de la sortie audio et vidéo
*: Utilisez le câble prolongateur en composantes 26 broches CD-CP301E pour prolonger
le câble (3m).
Appareil déporté
Sortie vidéo
COMPONENT
(bleu)
Câble en composantes 26 broches
(CD-CP300) (vendu séparément)*
À l’entrée vidéo en composantes (blanc)
d’un deuxième AVD-W1100V
Bleu
3 m
Sortie vidéo Cinch (RCA) (jaune)
Sortie audio Cinch (RCA) (blanc, rouge)
Câble audio Cinch (RCA) (en vente dans le
commerce)
Câble vidéo Cinch (RCA) (en vente dans le
commerce)
À l’entrée audio
À l’entrée vidéo
Deuxième écran, pla-
tine vidéo, etc.
Vous pouvez raccorder un deuxième AVD-W1100V avec un
câble en composantes 26 broches CD-CP300 (vendu séparé-
ment).
Remarque:
• Le signal des prises vidéo COMPONENT et audio/vidéo Cinch (RCA) n’est pas sorti quand cet
appareil est hors tension.
