23
Branchement du système
Remarque:
• Cet appareil est destiné aux véhicules avec une
batterie de 12 V, avec pôle négatif à la masse.
Avant de l’installer dans un véhicule de loisir, un
camion ou un car, vérifier la tension de la batterie.
• Afin d’éviter tout risque de court-circuit dans le
système électrique, assurez-vous de débrancher le
câble de batterie ≠ avant de commencer l’instal-
lation.
• Reportez-vous au mode d’emploi pour de plus
amples détails concernant la connexion des autres
appareils, puis effectuez les connexions correcte-
ment.
• Fixer les câbles au moyen de colliers ou de
morceaux de ruban adhésif. Pour protéger le
câblage, enrouler la bande adhésive autour des
câbles à l’endroit où ceux-ci sont placés contre les
parties métalliques.
• Acheminer et fixer tout le câblage de telle sorte
qu’il ne touche pas les pièces mobiles, comme le
levier de changement de vitesse, le frein à main et
les rails des sièges. Ne pas acheminer les câbles
dans des endroits qui peuvent devenir chauds,
comme près de la sortie de radiateur. Si l’isolation
des câbles fond ou est se déchire, il existe un dan-
ger de court-circuit des câbles avec la carrosserie
du véhicule.
• Ne faites pas passer le conducteur jaune par un
trou dans le compartiment moteur pour le rac-
corder avec la batterie. Cela pourrait endommager
sa gaine d’isolation et provoquer un court-circuit
dangereux.
• Ne jamais alimenter un autre appareil par un
branchement sur le câble d’alimentation de
celui-ci. Le courant qui circulerait dans ce
conducteur pourrait dépasser la capacité du
conducteur et entraîner une élévation anormale de
température.
• Lors du remplacement du fusible, n’utiliser qu’un
fusible de même ampérage (il est indiqué sur le
porte-fusible).
• Si cette unité est installée dans un véhicule dont le
contacteur d’allumage n’a pas de position ACC
(accessoire), le fil rouge de l’unité doit être con-
necté à une borne couplée aux opérations de
marche/arrêt du contacteur d’allumage. Sinon, la
batterie du véhicule peut se décharger lorsque le
véhicule n’est pas utilisé pendant plusieurs
heures.
ATTENTION
• Les câbles de ce produit et ceux d’autres
produits peuvent fort bien ne pas être de la
même couleur bien que remplissant la
même fonction. Pour relier ce produit à un
autre produit, utilisez le manuel
d’installation de chacun et effectuez les
raccordements en ne tenant compte que
de la fonction de chaque câble.

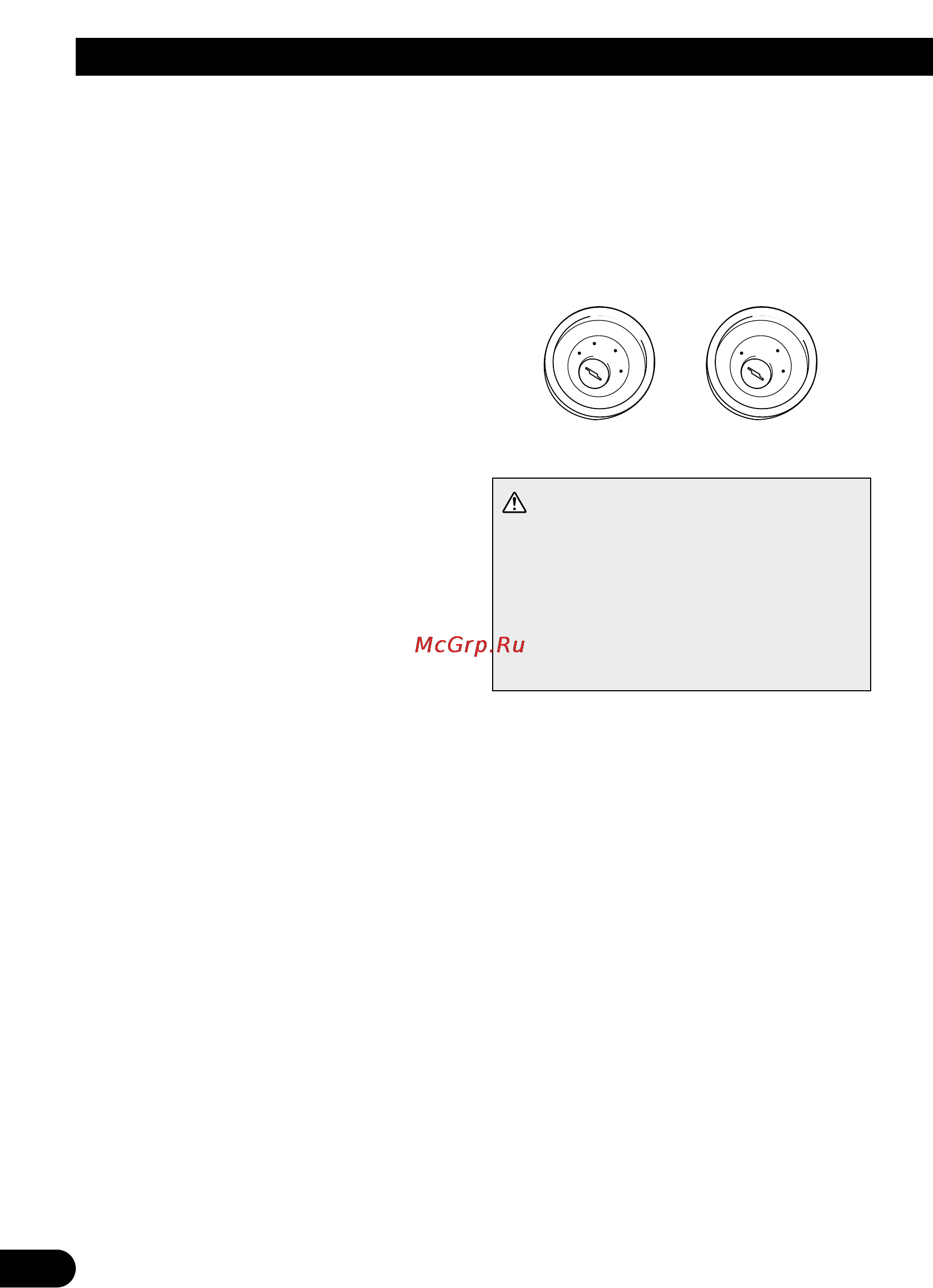

Aucune position ACCPosition ACC
O
N
S
T
A
R
T
O
F
F
A
C
C
O
N
S
T
A
R
T
O
F
F
