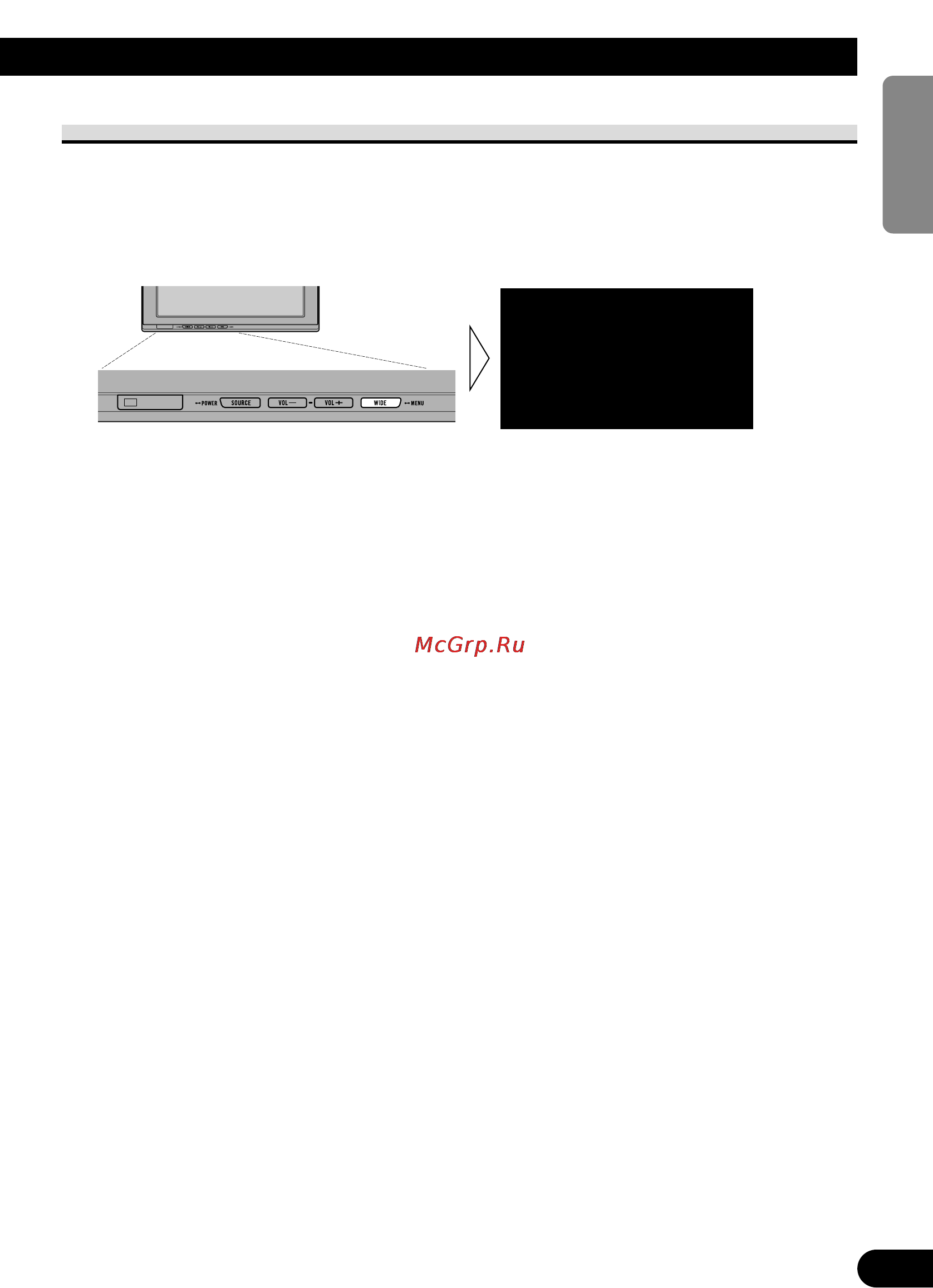

Changing the Wide Screen Mode
You can change the way in which normal video (aspect ratio 4:3) enlarges to wide video
(16:9). Select wide modes to suit the kind of video you are viewing.
1. Display a source to view. (Refer to page 11.)
2. Select a wide mode.
Each press of the WIDE/MENU button selects the wide mode in the following order:
[AUTO] or [FULL] = [JUST] = [CINEMA] = [ZOOM] = [NORMAL] = Exit to
[AUTO] or [FULL]
Note:
• Settings are stored for each source (COMPONENT, VCR1, or VCR2).
• When video is viewed in a wide mode that does not match its original aspect ratio, it may appear
differently.
• [AUTO] is selectable only if the AV equipment is connected to the COMPONENT IN video input
terminal. When wide mode information is included in the video signal, the wide mode adjusts auto-
matically according to the information.
• Remember that using the wide mode feature of this system for commercial or public viewing pur-
poses may constitute an infringement on the author’s rights protected by the Copyright Law.
FULL
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
