Pioneer AVD-W1100V [41/226] Guía de los botones
![Pioneer AVD-W1100V [41/226] Guía de los botones](/views2/1008387/page41/bg29.png)
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
8

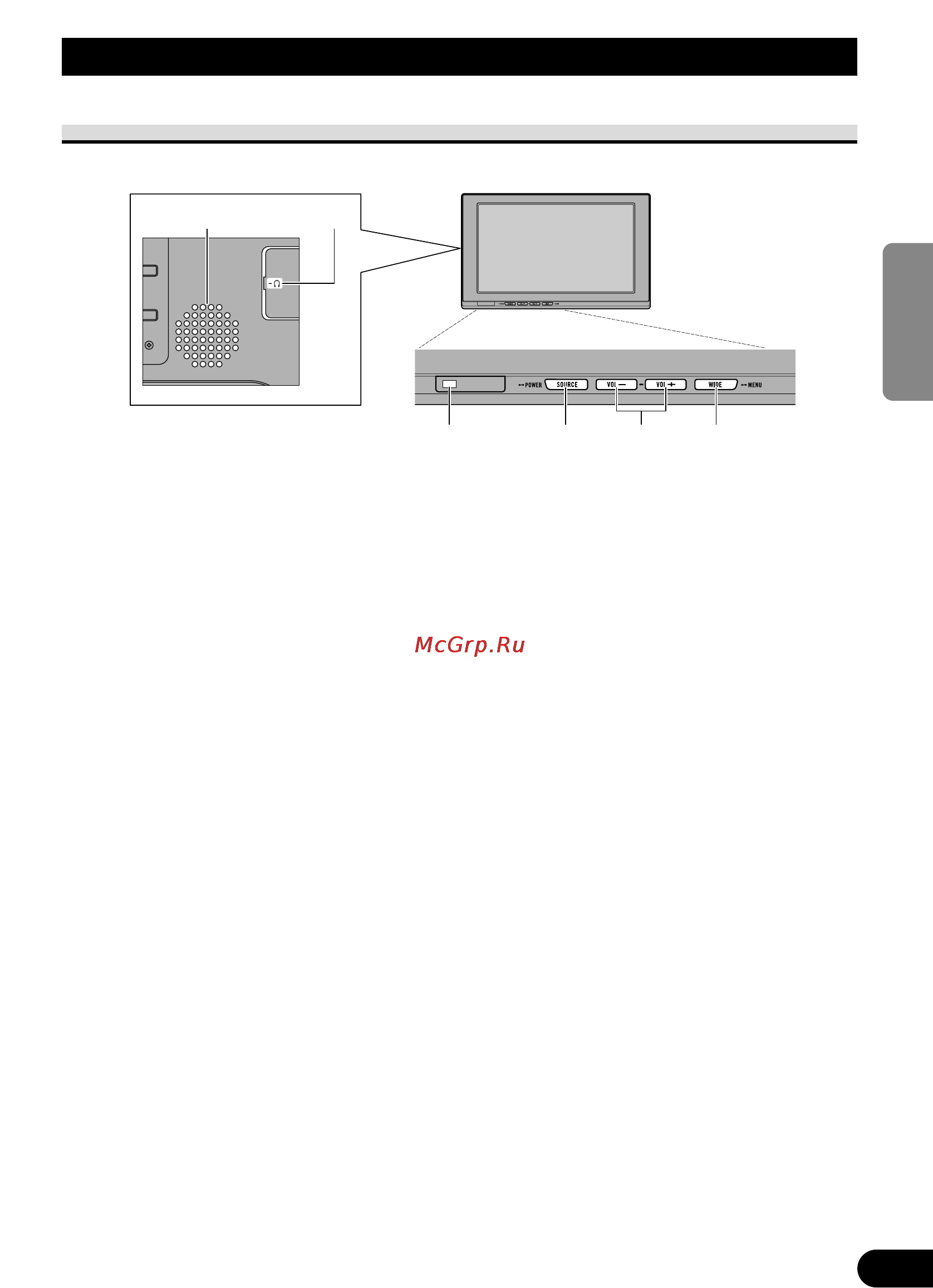

Guía de los botones
Partes componentes y características
7 Unidad de pantalla
1 Altavoz incorporado
Reproduce el sonido del equipo de audio
conectado a este producto.
2 Toma para auriculares
Conecta auriculares con un miniconec-
tor estéreo de 3,5 mm.
3 Sensor de luz ambiental
Detecta la luz ambiental. Con este sistema,
el brillo de la pantalla LCD se ajusta
automáticamente a la luz ambiental.
4 Botón SOURCE/POWER
Cambia entre las fuentes.
Enciende y apaga el sistema.
5 Botones VOL–, VOL+
Ajuste el volumen del altavoz incorpo-
rado 1, o ajuste el volumen de los
auriculares cuando conectados.
Cambie las configuraciones cuando se
visualice la función de configuración.
Nota:
• No ajuste nunca el volumen a un nivel tan alto
que no le permita escuchar el ruido del tráfico
exterior y de los vehículos de emergencia.
6 Botón WIDE/MENU
Cambia el método de ampliar vídeo de
4:3 a vídeo de 16:9. Mantenga este
botón pulsado para visualizar el menú
de configuración o menú de ajuste de la
imagen. Una vez que se visualice el
menú de configuración o menú de
ajuste de la imagen, su función se cam-
bia cada vez que se pulsa el botón.
1 2
3 4 5 6
