23
Anschluss des Geräts
Hinweis:
• Diese Einheit ist für Fahrzeuge mit 12-V-Batterie
und negativer Erdung (Minuspol an Masse)
ausgelegt. Prüfen Sie vor dem Einbau in ein
Wohnmobil, einen Lastwagen oder Bus die
Batteriespannung.
• Um einen Kurzschluss in der elektrischen Anlage
zu vermeiden, klemmen Sie unbedingt das
Massekabel ≠ vor der Installation ab.
• Einzelheiten zum richtigen Anschluss anderer
Einheiten entnehmen Sie bitte der
Gebrauchsanweisung.
• Sichern Sie die Leitungen mit Kabelklemmen
oder Klebeband. Zum Schutz der Leitungen
sollten sie an den Stellen, wo sie Metallteile
berühren, mit Klebeband umwickelt werden.
• Verlegen und sichern Sie alle Leitungen so, dass
sie keine beweglichen Teile wie die
Gangschaltung, die Handbremse und Sitzschienen
berühren. Die Leitungen dürfen nicht an Stellen
entlanggeführt werden, die heiß werden, z.B. an
einer Heizungsauslassöffnung. Wenn die
Isolierung einer Leitung schmilzt oder aufreißt,
besteht die Gefahr eines Kurzschlusses mit der
Karosserie.
• Führen Sie das gelbe Kabel nicht durch eine
Öffnung in den Motorraum, um den Anschluss an
die Batterie herzustellen. Hierdurch wird die
Leitungsisolierung beschädigt, und ein äußerst
gefährlicher Kurzschluss kann die Folge sein.
• Führen Sie niemals anderen Geräten Strom zu,
indem Sie die Isolierung der
Stromversorgungsleitung dieser Einheit
durchschneiden und davon Strom abzapfen.
Dadurch wird die Strombelastbarkeit der Leitung
überschritten, was zu Überhitzung führt.
• Benutzen Sie beim Auswechseln von Sicherungen
nur Sicherungen mit dem auf dem
Sicherungshalter angegebenen Nennwert.
• Wenn diese Einheit in einem Auto eingebaut
wird, das auf dem Zündschalter keine ACC
(Zubehör)-Position hat, sollte die rote Leitung
dieser Einheit an eine Klemme angeschlossen
werden, die mit der ON/OFF-Operation des
Zündschalters gekoppelt ist. Andernfalls kann die
Autobatterie entleert werden, wenn Sie mehrere
Stunden von dem Fahrzeug weg sind.
VORSICHT
• Kabel dieses Produkts und die anderer
Produkte können unterschiedliche
Farben haben, auch wenn sie die
gleichen Funktionen erfüllen. Beim
Anschluss dieses Produkts an ein
anderes Produkt unter Bezugnahme auf
die mit beiden Produkten
mitgelieferten Installationsanleitungen
die Kabel mit derselben Funktion
verbinden.

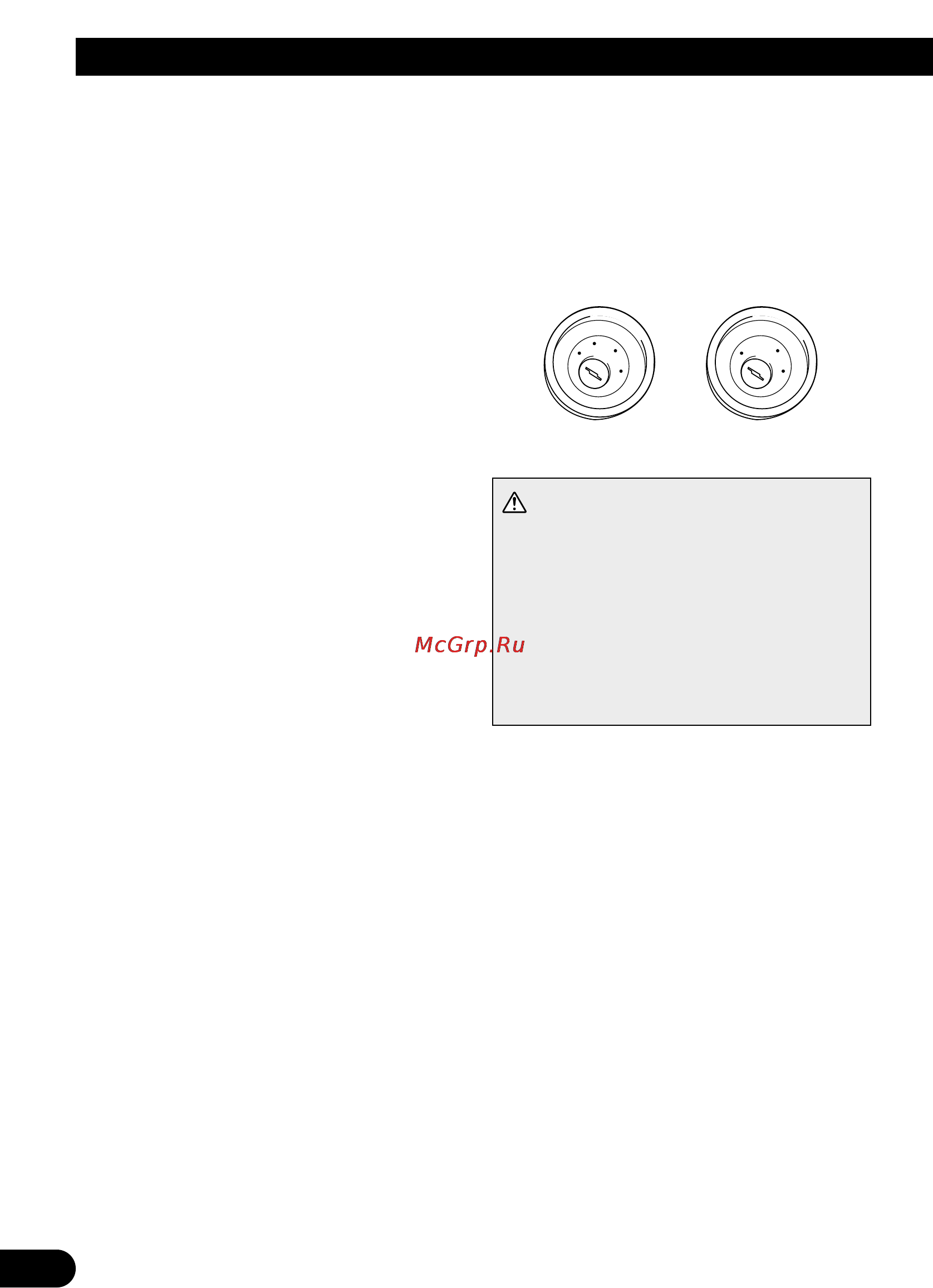

Keine ACC-Position ACC-Position
O
N
S
T
A
R
T
O
F
F
A
C
C
O
N
S
T
A
R
T
O
F
F
