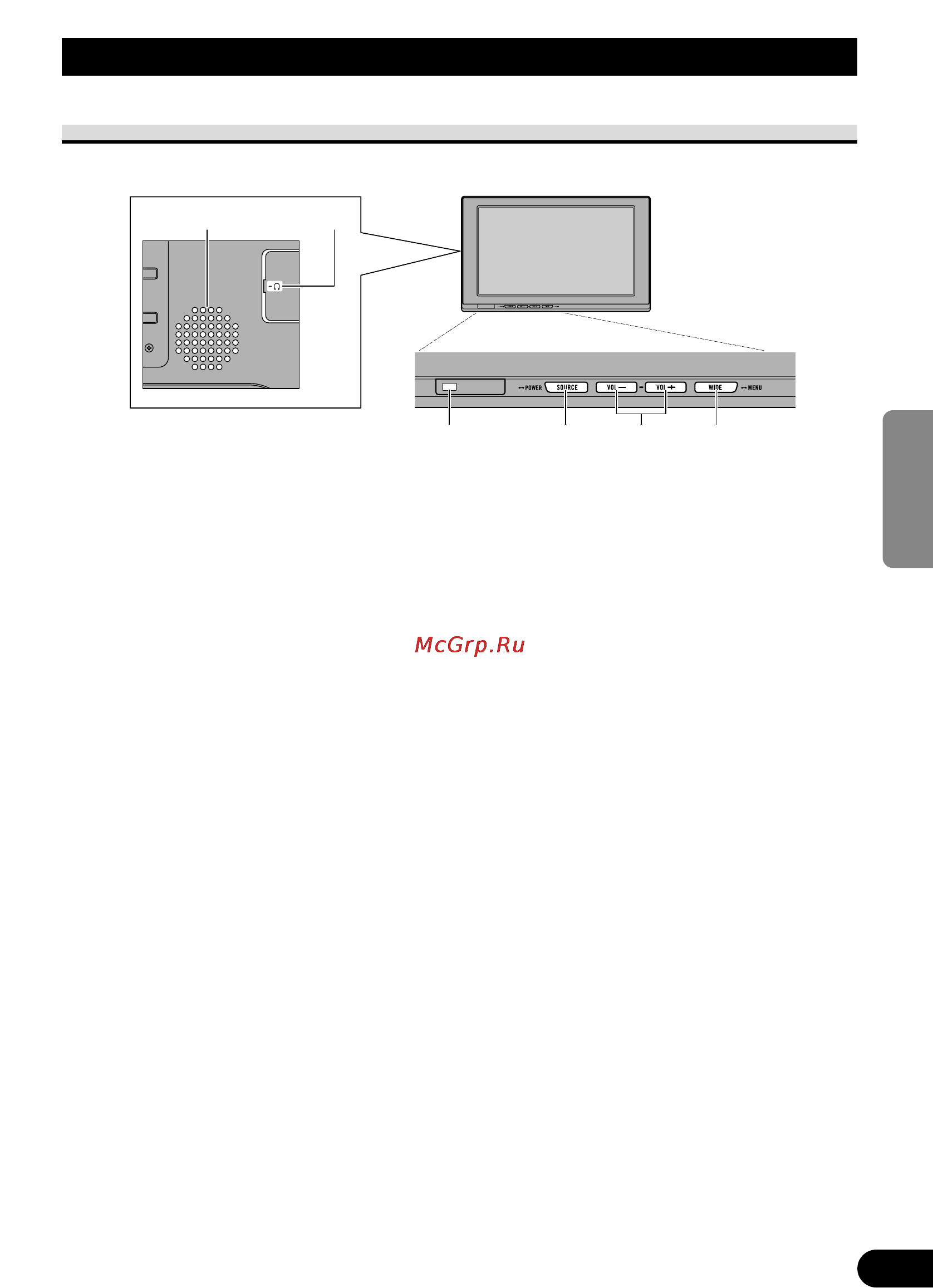

Tastenübersicht
Bestandteile und Ausstattungsmerkmale
7 Display-Einheit
1 Eingebauter Lautsprecher
Gibt den Ton von der an diesem
Produkt angeschlossenen Audio-
Ausrüstung aus.
2 Kopfhörerbuchse
Zum Anschluss eines Kopfhörers mit
3,5-mm-Stereo-Ministecker.
3 Helligkeitssensor
Erkennt die Umgebungshelligkeit. Bei
diesem System passt sich die Helligkeit
des LCD-Bildschirms automatisch der
Umgebungshelligkeit an.
4 Taste SOURCE/POWER
Schaltet zwischen Programmquellen
um.
Zum Ein- und Ausschalten des
Produkts.
5 Tasten VOL– und VOL+
Zur Einstellung der Lautstärke des
eingebauten Lautsprechers 1 bzw. der
Lautstärke eines angeschlossenen
Kopfhörers.
Die Einstellungen können bei
angezeigter Setup-Funktion geändert
werden.
Hinweis:
• Die Lautstärke darf niemals so hoch
eingestellt werden, dass
Umgebungsgeräusche und Notfahrzeuge
nicht mehr wahrgenommen können.
6 Taste WIDE/MENU
Ändert das Video-
Vergrößerungsverfahren von 4:3 zu
16:9. Durch Gedrückthalten dieser
Taste wird das Setup-Menü oder das
Bildeinstellmenü zur Anzeige gebracht.
Bei Anzeige des Setup-Menüs oder des
Bildeinstellmenüs erfolgt mit jedem
Druck auf die Taste eine
Funktionsumschaltung.
1 2
3 4 5 6
