27
Conexión del sistema

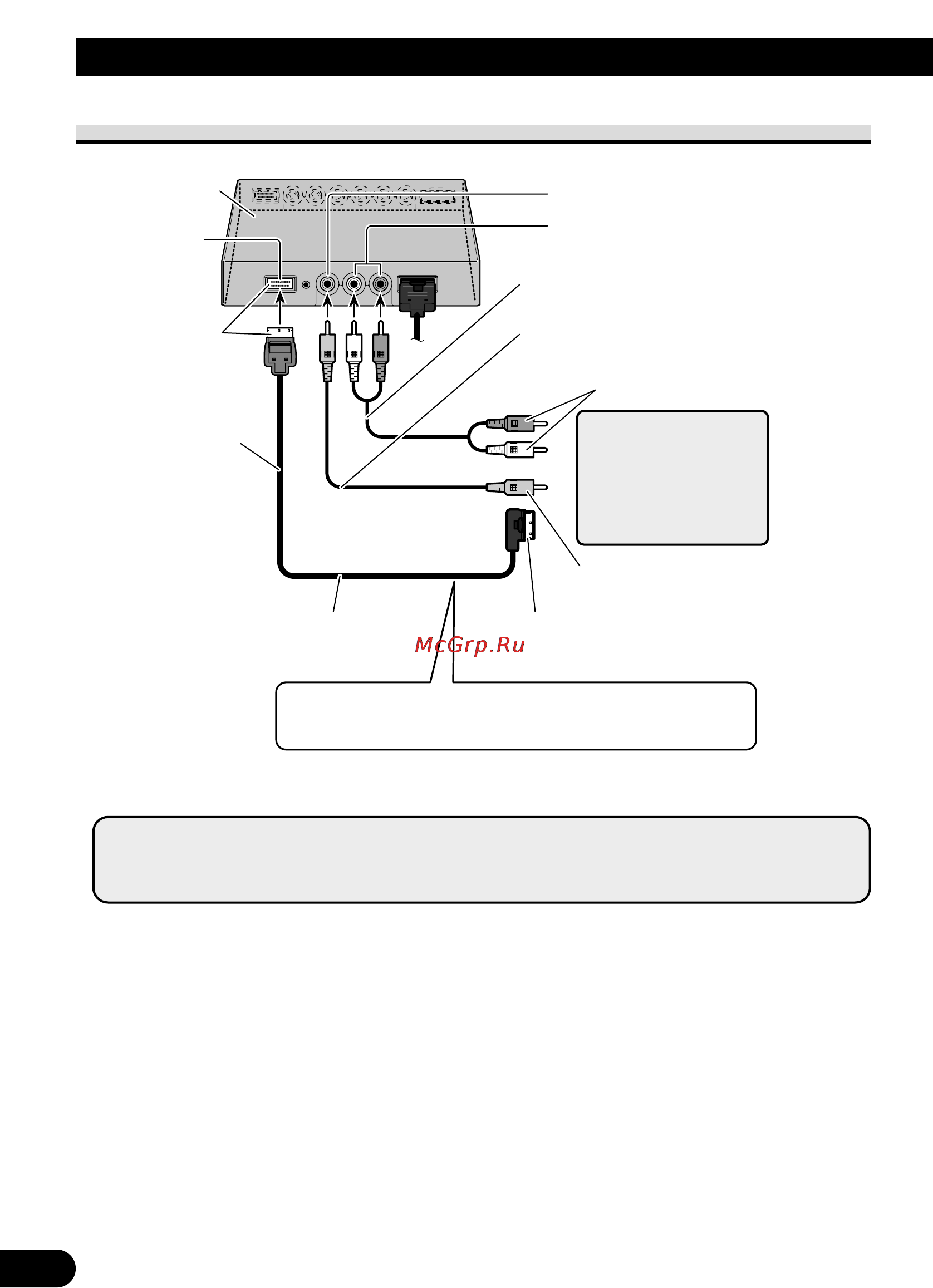

Conexión de la salida de audio y vídeo
*: Utilice el cable de extensión de vídeo componente de 26 clavijas CD-CP301E para
extensión (3 m).
Unidad
oculta-alejada
Salida de vídeo
COMPONENT
(Azul)
Cable de vídeo componente de 26 clavijas
(CD-CP300) (vendido separadamente)*
A la entrada de vídeo componente (Blanco) de
una segunda unidad AVD-W1100V
Azul
3 m
Salida de vídeo RCA (Amarillo)
Salida de audio RCA (Blanco, Rojo)
Cable de audio RCA
(disponible comercialmente)
Cable de vídeo RCA
(disponible comercialmente)
A la entrada de audio
A la entrada de vídeo
Segunda pantalla,
reproductor de vídeo,
etc.
Puede conectar una segunda unidad AVD-W1100V con un
cable de vídeo componente de 26 clavijas CD-CP300 (vendido
separadamente).
Nota:
• Las señales de vídeo del terminal COMPONENT y las señales de audio/vídeo del terminal RCA
no se emiten cuando este producto está apagado.
